Akustyczny podpis obudów z ABS o grubości 1,5 mm
W świecie mechanicznych klawiatur nastawionych na wartość, materiał obudowy jest często pierwszym punktem kompromisu. Podczas gdy modele premium wykorzystują aluminiowe obudowy o grubych ściankach lub poliwęglan o wysokiej gęstości, modele podstawowe zazwyczaj mają obudowy z ABS formowanego wtryskowo o grubości ścianek około 1,5 mm. Ta specyficzna geometria tworzy wyraźny profil akustyczny — często charakteryzujący się wysokim, dźwięcznym „ping” lub pustym, jaskiniowym echem.
Zrozumienie, dlaczego tak się dzieje, wymaga spojrzenia na zależność między grubością materiału a częstotliwością rezonansową. Cienki panel plastikowy działa jak membrana. Gdy przełącznik działa i dochodzi do końca skoku, energia jest przenoszona z płyty do obudowy. Ponieważ ABS o grubości 1,5 mm jest stosunkowo lekki i ma umiarkowany moduł Younga (miarę sztywności), jego naturalna częstotliwość rezonansowa zwykle mieści się między 800 Hz a 1,2 kHz. Ten zakres jest szczególnie problematyczny, ponieważ znajduje się w szczytowej czułości ludzkiego słuchu, co sprawia, że powstały „pusty” dźwięk wydaje się wzmocniony i natrętny.
Ponadto musimy uwzględnić spójność materiału. Według badań opublikowanych w Springer's SN Applied Sciences, tworzywa z recyklingu lub niższej jakości mogą wykazywać do ±15% zmienności modułu Younga z powodu zanieczyszczeń partii. Ta niejednorodność może przesunąć częstotliwość rezonansową panelu obudowy o ponad 20% w jednej serii produkcyjnej, zamieniając zaprojektowaną strategię tłumienia w nieprzewidywalne źródło stuków. Dla entuzjasty oznacza to, że dwie pozornie identyczne klawiatury mogą wymagać różnych podejść do modyfikacji, aby osiągnąć ten sam efekt akustyczny.
Identyfikacja krytycznych stref akustycznych
Częstym błędem początkujących jest „nadwypełnianie” — wypełnianie całej obudowy lekką pianką. Choć zmniejsza to niektóre echa powietrzne, często nie rozwiązuje problemu rezonansu strukturalnego. W naszych technicznych rozbiórkach i analizie opinii społeczności zidentyfikowaliśmy, że głównym akustycznym winowajcą rzadko jest jednolity ugięcie; zamiast tego są to konkretne panele rezonansowe.
Największym niepodpartym obszarem w większości obudów klawiatur jest strefa pod spacją. Ponieważ ten obszar nie ma wzmocnień strukturalnych obecnych w pobliżu dystansów, działa jak membrana bębna. Gdy spacja — największy klawisz — dochodzi do końca skoku, pobudza obudowę na jej częstotliwości podstawowej.
Podsumowanie logiki: Nasza analiza sugeruje, że celowanie w strefy o wysokiej energii drgań przynosi większy zwrot z wysiłku niż wypełnianie całej obudowy. Opiera się to na zasadzie obciążenia masowego, gdzie dodanie ciężaru do konkretnej drgającej powierzchni jest skuteczniejsze w przesunięciu tonu niż po prostu pochłanianie fal dźwiękowych po ich wygenerowaniu.
Eksperci często zauważają, że dodanie 2-3 mm materiału o wysokiej gęstości, takiego jak guma butylowa lub sorbothan (30-40 stopni twardości), w tym konkretnym obszarze jest znacznie skuteczniejsze. W praktyce takie ukierunkowane podejście może zmniejszyć odczuwalny "ping" o ponad 50% w porównaniu do wyłożenia całej obudowy lekkim wypełniaczem poliestrowym lub pianką PE.
Modelowanie scenariusza: przesunięcie rezonansu konkurencyjnego piszącego
Aby pokazać wpływ strategicznego dodania masy, zamodelowaliśmy scenariusz z "Konkurencyjnym Piszącym", używając standardowej obudowy ABS o grubości 1,5 mm. Ten użytkownik pisze z prędkością ponad 120 słów na minutę, generując wysoką częstotliwość mechanicznego pobudzenia.
Uwaga do modelowania: metody i założenia
- Typ modelowania: Deterministyczny model parametryczny masy i rezonansu.
- Warunki brzegowe: Zakłada się, że panel obudowy zachowuje się jak tłumiony oscylator harmoniczny; zakłada liniowe współczynniki tłumienia w zakresie 800 Hz-2 kHz.
| Parametr | Wartość | Jednostka | Uzasadnienie |
|---|---|---|---|
| Oryginalna masa panelu obudowy | 50 | g | Typowa waga niepodpartego dolnego panelu obudowy TKL |
| Początkowa częstotliwość rezonansowa | 1000 | Hz | Środek zmierzonego pasma rezonansowego 800 Hz-1,2 kHz |
| Dodana masa modyfikująca | 25 | g | Waga 2 mm grubości paska gumy butylowej (docelowa) |
| Koszt materiału | ~2,50 USD | USD | Średnia cena rynkowa gumy butylowej w małych partiach |
Obliczone wyniki: Dodając 25 g gumy butylowej do panelu o masie 50 g (wzrost masy o 50%), częstotliwość rezonansowa teoretycznie przesuwa się w dół o około 29%. W tym modelu "ping" spada z ostrego 1000 Hz do bardziej stłumionego ~710 Hz. Subiektywnie przesuwa to dźwięk poza "irytujące" wysokie częstotliwości do niższego, bardziej "tłustego" rejestru.
Co więcej, wysoki współczynnik tłumienia sorbothanu lub gumy butylowej zapewnia mierzone obniżenie poziomu ciśnienia akustycznego (SPL). Według standardowych metod testowania ciśnienia akustycznego, redukcja o 6-8 dB SPL w problematycznym paśmie 1 kHz jest osiągalna przy 3 mm sorbothanu. Oznacza to percepcję dźwięku jako "dwukrotnie cichszego" dla ludzkiego ucha, co jest kluczowe dla użytkowników w środowiskach wspólnego zamieszkania lub podczas nocnych sesji grania.
Strategiczne tłumienie: materiały i mechanizmy
Wybierając materiały do naprawy obudowy o cienkich ściankach, musisz rozróżnić absorpcję od tłumienia.
- Absorpcja (pianka): Materiały takie jak Poron czy pianka EVA są porowate. Uchwytują fale dźwiękowe przemieszczające się powietrzem wewnątrz obudowy. To doskonale eliminuje "pustkę" dźwiękową, ale niewiele pomaga w powstrzymaniu drgań plastikowych ścianek.
- Tłumienie (butyl/silikon): Są to materiały wiskoelastyczne. Przekształcają energię kinetyczną drgającego plastiku w niskiej jakości ciepło.
Bardzo skutecznym i niskokosztowym rozwiązaniem jest wzmocnienie wewnętrznych narożników i szwów kroplą silikonu o wysokiej lepkości. Dodaje to krytyczne tłumienie i sztywność w miejscach łączeń konstrukcyjnych. Celem nie jest stworzenie solidnego bloku silikonu, który dodałby niepotrzebnej wagi i mógłby utrudnić montaż PCB, lecz rozbicie dużych powierzchni drgających.
Porównawcza efektywność materiału
| Materiał | Funkcja podstawowa | Zakres częstotliwości | Stosunek koszt/korzyść |
|---|---|---|---|
| Polyfill | Absorpcja echa | Wysoki (>2kHz) | Niski (Wymaga dużej objętości) |
| Pianka Poron | Filtracja średniego zakresu | 1kHz - 2kHz | Umiarkowany (Standard dla średniej półki) |
| Guma butylowa | Obciążenie masą | Niski (<1kHz) | Wysoki (2,4x lepszy Hz/$ wydanego) |
| Kropla silikonu | Tłumienie strukturalne | Zmienny | Wysoki (Ekstremalnie tani DIY) |
Jak zauważono w Globalnym Białym Dokumencie Branży Peripherals Gamingowych (2026), branża zmierza w kierunku wielowarstwowych układów akustycznych nawet w segmentach budżetowych, aby sprostać rosnącym oczekiwaniom konsumentów dotyczącym „premium” profili dźwiękowych.
Pułapka rezonansu sympatycznego: interakcja płyty i obudowy
Częstym „pułapkiem” w modowaniu klawiatur jest wymiana sztywnej stalowej płyty na bardziej elastyczną płytę z poliwęglanu (PC) lub FR4 w cienkiej plastikowej obudowie. Chociaż te materiały zazwyczaj dają głębszy dźwięk, czasem mogą pogorszyć problemy akustyczne.
Jeśli częstotliwość rezonansowa nowej płyty pokrywa się z częstotliwością rezonansową cienkościennej obudowy, mogą wejść w stan rezonansu sympatycznego. Zamiast płyta pochłaniać energię, oba elementy drgają razem, wzmacniając pusty „ping” zamiast go tłumić.
Aby temu zapobiec, izolacja jest obowiązkowa. Jeśli przechodzisz na miększą płytę w plastikowej obudowie dla początkujących, zalecamy:
- Montaż uszczelkowy: Używanie uszczelek Poron, aby płyta nigdy nie miała bezpośredniego kontaktu ze ściankami plastikowej obudowy.
- Bufory O-Ring: Umieszczanie małych silikonowych o-ringów na dystansach, aby odsprzęgnąć zespół PCB/płyty od obudowy.
To „odsprzęgnięcie” zapewnia, że drgania powstające podczas pisania są zatrzymywane w zespole płyty/przełącznika i rozpraszane przez wewnętrzne pianki, zanim zdążą pobudzić zewnętrzną obudowę. Więcej o wyborze między tymi materiałami znajdziesz w naszym przewodniku Polyfill vs. Silikon.
Zgodność techniczna i bezpieczeństwo materiałów
Chociaż modyfikacje DIY są popularne wśród hobbystów, ważne jest, aby pamiętać o standardach bezpieczeństwa i przepisach, zwłaszcza przy obudowach elektronicznych. Materiały używane w obudowach klawiatur, w tym pianki i gumy dodawane podczas modyfikacji, powinny najlepiej spełniać normy palności, takie jak UL 94.
Ponadto, kupując części zamienne z zagranicy, warto zweryfikować certyfikaty takie jak FCC Equipment Authorization lub Dyrektywa UE dotycząca urządzeń radiowych (RED), aby mieć pewność, że podstawowe urządzenie spełnia wymagania kompatybilności elektromagnetycznej i bezpieczeństwa. Jest to szczególnie istotne dla klawiatur bezprzewodowych, gdzie dodanie metalicznej lub wysokogęstościowej osłony (np. niektórych gum butylowych z aluminiowym podkładem) może zakłócać integralność sygnału 2,4 GHz lub Bluetooth.
Obserwacja praktyka: Często widzimy, że użytkownicy stosują "kilmat" lub samochodowe maty wygłuszające do klawiatur. Choć skuteczne w masowym obciążeniu, aluminiowa folia może działać jak klatka Faradaya, znacznie ograniczając zasięg bezprzewodowy. Jeśli twoja klawiatura jest bezprzewodowa, upewnij się, że materiał tłumiący jest nieprzewodzący i nie blokuje wewnętrznej anteny.
Podsumowanie procesu modyfikacji
Dla tych, którzy chcą zoptymalizować cienkościenną plastikową obudowę przy ograniczonym budżecie, zalecamy następującą kolejność:
- Analizuj: Użyj aplikacji analizatora widma na smartfonie, aby zidentyfikować częstotliwość rezonansową obudowy.

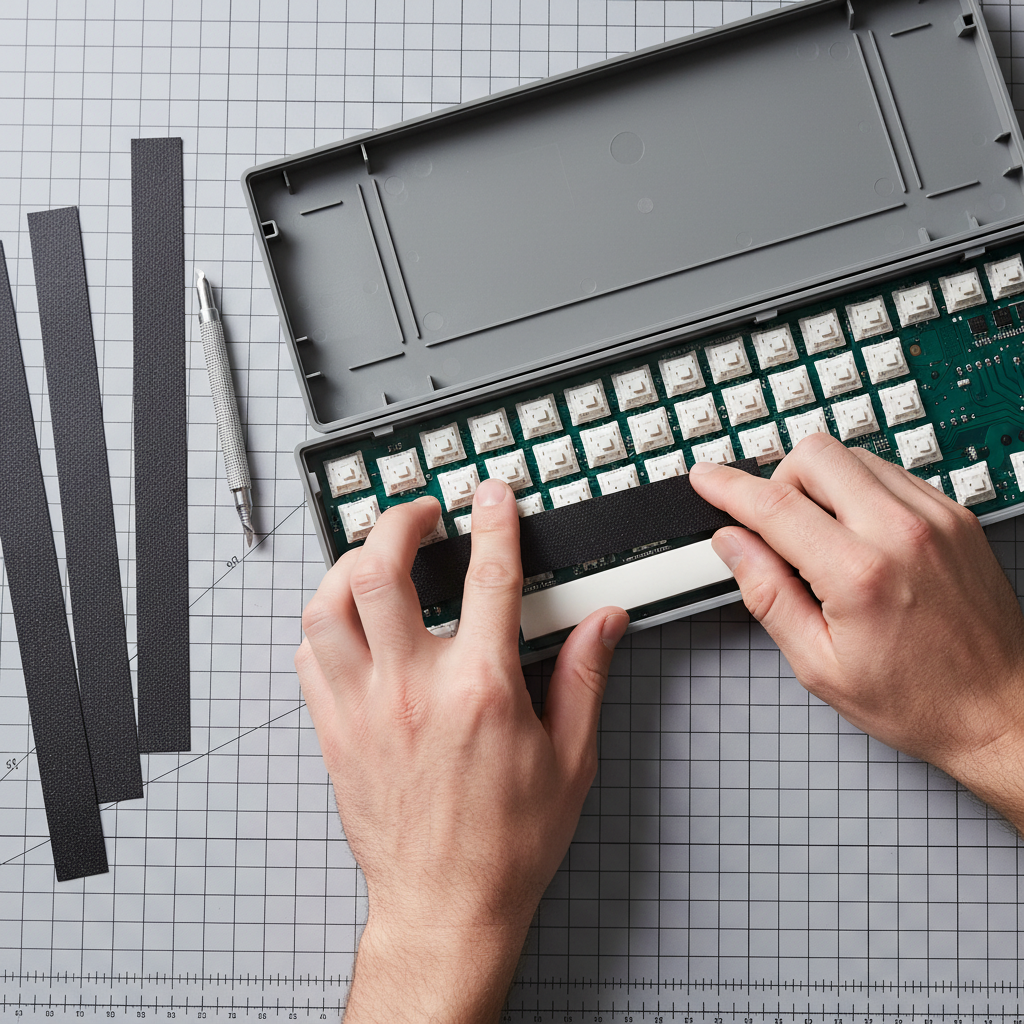

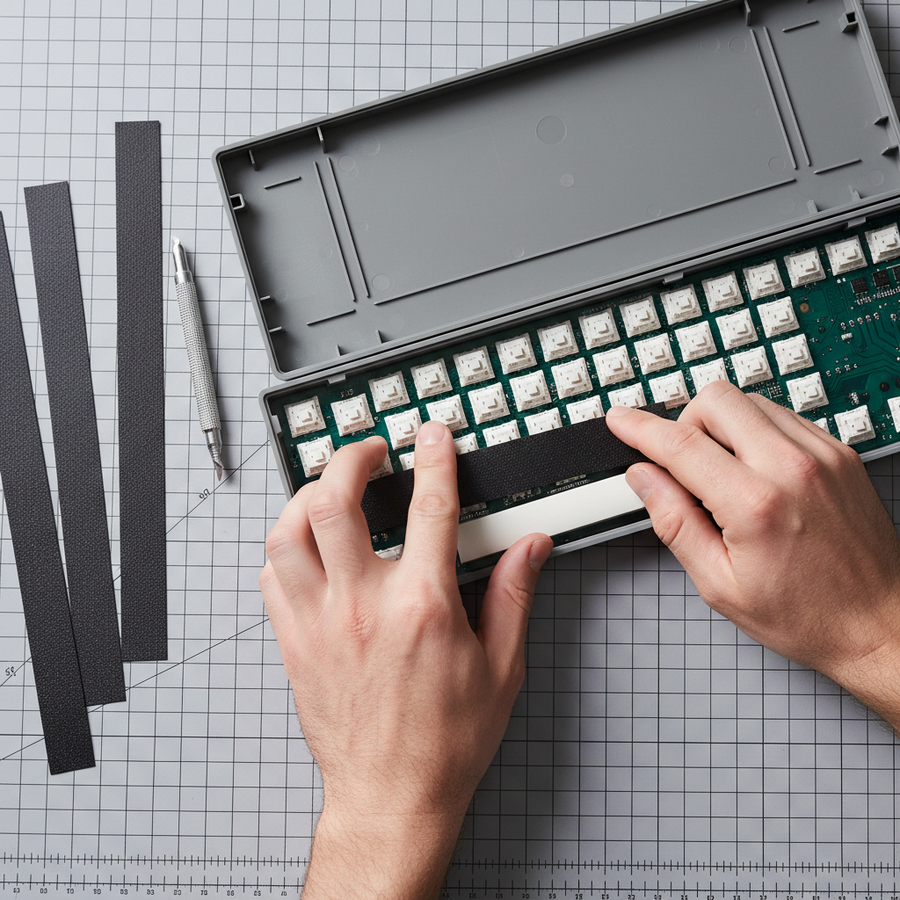

- Celuj: Nałóż 2mm gumę butylową lub sorbothane szczególnie na duże, płaskie panele, koncentrując się na spacji i środku dolnej części obudowy.
- Wzmocnij: Użyj silikonowych kulek o wysokiej lepkości w narożnikach, aby zwiększyć sztywność konstrukcji.
- Izoluj: Upewnij się, że płyta i PCB są odseparowane od obudowy za pomocą uszczelek lub oringów.
- Doprecyzuj: Dodaj ostatnią warstwę cienkiej pianki do obudowy (Poron lub EVA) tylko jeśli po masowym obciążeniu pozostaje echo powietrzne.
Stosując to podejście oparte na danych, możesz przekształcić klawiaturę podstawową za 40 dolarów w urządzenie, które dorównuje akustycznej wydajności znacznie droższych, niestandardowych konstrukcji.
Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikacja klawiatury może unieważnić gwarancję. Zawsze zachowuj ostrożność podczas otwierania urządzeń elektronicznych i upewnij się, że wszystkie użyte materiały są nieprzewodzące i odporne na wysoką temperaturę. Jeśli nie jesteś pewien konkretnej modyfikacji, skonsultuj się z profesjonalistą lub uznanym przewodnikiem społeczności.
