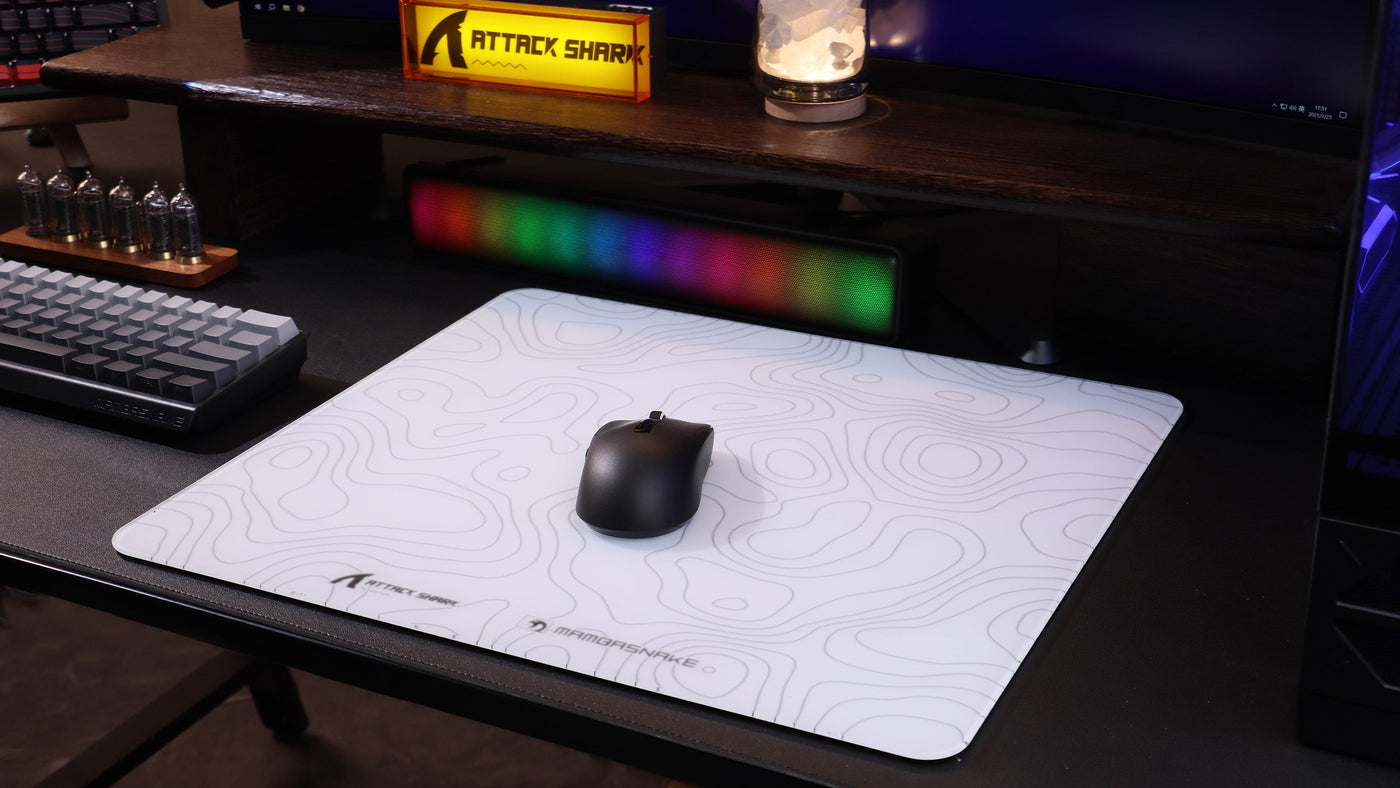

Nowoczesne czujniki optyczne to cuda mikroinżynierii, zdolne do przechwytywania tysięcy obrazów powierzchni na sekundę, aby przetłumaczyć ruch fizyczny na cyfrową precyzję. Jednak nawet najbardziej zaawansowane czujniki, takie jak PixArt PAW3395 czy wysokowydajny PAW3950MAX, nie działają w próżni. Ich skuteczność jest zasadniczo powiązana z powierzchnią, po której się poruszają. Kalibracja powierzchniowa to proces optymalizacji działania czujnika pod kątem konkretnej tekstury, refleksyjności i splotu podkładki. Bez tego dopasowania gracze mogą napotkać „drgania” — mikroprzeskoki spowodowane błędną interpretacją nieregularności powierzchni przez czujnik — lub niespójne odległości podniesienia (LOD).
Podsumowanie wykonawcze: Kalibracja w skrócie
- Główny cel: Wyeliminować „drgania” poprzez mapowanie wzorów splotu podkładki.
- Zalecane DPI: Minimum 1 150 DPI dla wyświetlaczy 1440p, aby zachować dokładność wejścia 1:1.
- Wymaganie 8K Polling: Musi utrzymywać co najmniej 10 IPS przy 800 DPI, aby nasycić sygnał 8000Hz.
- Weryfikacja LOD: Użyj „Testu CD” (standardowa grubość 1,2 mm) do weryfikacji ustawień oprogramowania.
- Szybka lista kontrolna: Czysta powierzchnia → Ruch kalibracyjny w kółko → Ręczny test LOD → Połączenie tylnego I/O.
Jak podkreślono w Globalnym Białym Dokumencie Branży Peripherals Gamingowych (2026), branża zmierza w kierunku oprogramowania układowego „świadomego powierzchni”, które dynamicznie dostosowuje oświetlenie i częstotliwość klatek w zależności od podłoża śledzenia. W szczególności, sekcja 4.2 dokumentu zauważa, że adaptacyjna logika częstotliwości klatek może zmniejszyć opóźnienie wejścia nawet o 15% na nieregularnych tkaninach. Dla gracza DIY zrozumienie mechaniki tej interakcji to różnica między surową specyfikacją sprzętu a rzeczywistą wydajnością.
Mechanizm śledzenia optycznego i interakcji z powierzchnią
Czujniki optyczne działają jak kamery o wysokiej prędkości. Oświetlają powierzchnię diodą LED lub laserem i przechwytują odbite światło przez soczewkę. Wewnętrzny procesor sygnałowy (DSP) analizuje różnice między kolejnymi obrazami, aby obliczyć kierunek i odległość ruchu.
Gdy czujnik przesuwa się po standardowej podkładce materiałowej, „widzi” cienie rzucane przez splot tkaniny. Jeśli splot jest nieregularny lub podkładka jest brudna, DSP może mieć trudności ze znalezieniem spójnych punktów odniesienia, co prowadzi do błędów śledzenia. Kalibracja powierzchniowa łagodzi ten problem, pozwalając czujnikowi „zmapować” specyficzne cechy podkładki, dostosowując wewnętrzny wzmocnienie i czułość, aby ignorować odstające dane powierzchniowe.
Dynamika materiałów: tkanina vs twarde vs szklane powierzchnie
Środowisko śledzenia różni się znacznie w zależności od materiału. Każdy wymaga odrębnego podejścia do strojenia czujnika.
1. Podkładki z tkaniny i hybrydowe
Podkładki z tkaniny pozostają standardem w taktycznych grach FPS ze względu na wysokie tarcie i zdolność zatrzymywania ruchu. Jednak splot tkaniny jest z natury niejednolity. Na powlekanych podkładkach tkaninowych kalibracja jest bardzo skuteczna w redukcji drgań spowodowanych nieregularnym splotem. Poprzez trenowanie czujnika na specyficznym „odcisku palca” splotu, oprogramowanie układowe może filtrować szumy, które w przeciwnym razie objawiałyby się jako chwiejny kursor.
2. Podkładki twarde i z włókna węglowego
Twarde powierzchnie, w tym autentyczne suche włókno węglowe, oferują teksturowaną powierzchnię z wyważonym tarciem. Materiały te zazwyczaj zapewniają niemal jednolite śledzenie wzdłuż osi X i Y. Według definicji klasy USB HID (HID 1.11), utrzymanie stabilnej częstotliwości raportowania w dużej mierze zależy od zdolności czujnika do utrzymania wysokich wyników „jakości powierzchni” (SQUAL). Twarde podkładki zazwyczaj dają wyższe wyniki SQUAL niż tkaniny ze względu na ich sztywność strukturalną i przewidywalne odbicie zwierciadlane.
3. Podkładki ze szkła hartowanego
Powierzchnie szklane stanowią wyjątkowe wyzwanie. Mimo że są ultra-gładkie, wiele czujników ma trudności z brakiem mikrostruktury na czystym szkle. Zaawansowane podkładki szklane wykorzystują nano-mikro-ryte tekstury, aby zapewnić czujnikowi niezbędną informację zwrotną. Częstym problemem na szkle jest to, że kalibracja może czasem wprowadzać negatywne przyspieszenie, jeśli oprogramowanie układowe nie jest zoptymalizowane pod kątem takich środowisk o niskim tarciu i wysokiej refleksyjności.
| Rodzaj powierzchni | Jednorodność tekstury | Konieczność kalibracji | Główne ryzyko |
|---|---|---|---|
| Standardowa tkanina | Umiarkowane | Wysoka | Drgania wywołane splotem |
| Hybrydowe/Powlekane | Niska | Niezbędne | Niejednolity współczynnik tarcia X/Y |
| Włókno węglowe | Wysoka | Zalecane | Nasycenie czujnika |
| Szkło hartowane | Bardzo wysoki | Opcjonalne/Specjalistyczne | Negatywne przyspieszenie |
Wskaźniki wydajności: zależności LOD i częstotliwości odpytywania
Kalibracja powierzchni jest nierozerwalnie związana z dwoma kluczowymi wskaźnikami wydajności: Lift-Off Distance (LOD) i częstotliwością odpytywania.
Zrozumienie Lift-Off Distance (LOD)

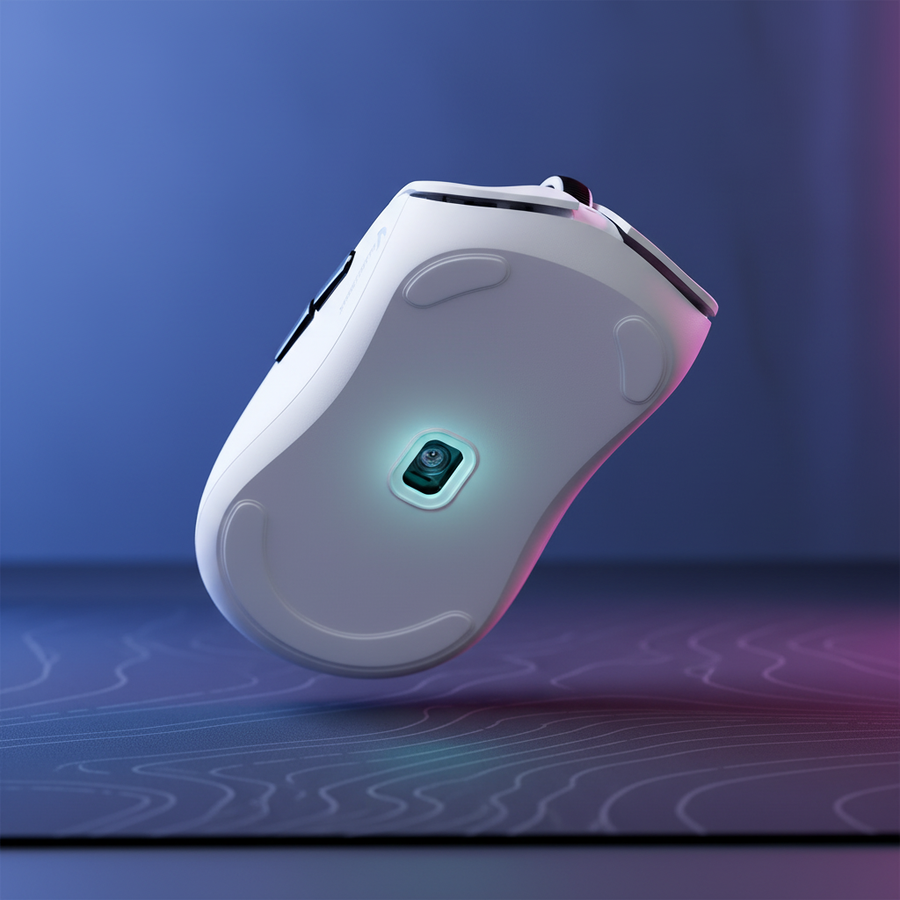

LOD to wysokość, na której czujnik przestaje śledzić ruch myszy po jej uniesieniu. Dla graczy o niskiej czułości, którzy często „resetują” pozycję myszy, niski LOD (zazwyczaj <1,0 mm) jest kluczowy, aby zapobiec niezamierzonemu ruchowi kursora podczas uniesienia. Według badań na temat Lift-Off Distance (LOD) myszy, zdolność czujnika do utrzymania stałego LOD jest bezpośrednio zależna od refleksyjności powierzchni.
Metoda weryfikacji (Test CD): Aby zweryfikować swój LOD, umieść standardową płytę kompaktową (grubość 1,2 mm) pod tyłem myszy. Jeśli sensor nadal śledzi, twój LOD jest wyższy niż 1,2 mm. Kalibracja pozwala sensorowi znormalizować próg „wyłączania” niezależnie od tego, czy znajduje się na ciemnej, pochłaniającej światło tkaninie, czy na jasnej, odbijającej twardej podkładce.
Wąskie gardło odpytywania 8000Hz (8K)
Nowoczesne myszy o wysokich parametrach często oferują częstotliwość odpytywania 8000Hz, zapewniając czas reakcji 0,125 ms. Jednak aby nasycić tę przepustowość, sensor musi dostarczać wyjątkowo czyste dane.
Wzór nasycenia 8K:
Aby wygenerować wystarczającą liczbę punktów danych dla częstotliwości raportowania 8000Hz, wymóg matematyczny to:
Częstotliwość odpytywania (Hz) / DPI = Wymagana prędkość (IPS)
- Przy 800 DPI musisz przesuwać mysz z prędkością 10 IPS (cale na sekundę), aby zapewnić jeden impuls na odpytywanie.
- Przy 1600 DPI wymagana prędkość spada do 5 IPS. Kalibracja powierzchni zapewnia, że dane generowane podczas tych ruchów są wolne od „szumów”, zapobiegając przeciążeniom przetwarzania IRQ (przerwań) w CPU.
Przewodnik optymalizacji DIY: kalibracja krok po kroku
Aby zmaksymalizować potencjał sprzętu, postępuj zgodnie z tą uporządkowaną procedurą kalibracji.
1. Przygotowanie powierzchni
- Wyczyść podkładkę: Upewnij się, że obszar śledzenia jest wolny od kurzu i tłuszczu.
- Wybierz świeży obszar: Wykonaj procedurę na najczęściej używanym fragmencie podkładki, aby uwzględnić drobne zużycie.
2. Procedura kalibracji
- Kontrola ruchu: Używaj powolnych, równomiernych, okrężnych ruchów. Szybkie ruchy mogą zmylić algorytm mapowania.
- Pokrycie: Przesuwaj mysz w wzór ósemki po głównej strefie gry przez co najmniej 10 sekund.
- Regulacja LOD: Po kalibracji wykonaj „Test CD”. Jeśli śledzi przy 1,2 mm, obniż LOD w oprogramowaniu do ustawienia „Niskie” lub „1 mm”.
3. Matematyka DPI dla wyświetlaczy o wysokiej rozdzielczości
Dokładność śledzenia jest również funkcją rozdzielczości wyświetlacza. Dla konkurencyjnego gracza na ekranie 1440p (2560px szerokości) obliczamy minimalne DPI, aby uniknąć „pomijania pikseli” (gdy pojedynczy ruch powoduje skok o kilka pikseli). Korzystając ze wzoru (Rozdzielczość pozioma / Fizyczna przestrzeń myszy w calach), zaleca się minimum 1 150 DPI dla użytkowników z zakresem ruchu „flick” 2 cale, aby utrzymać precyzję poniżej jednego piksela.
Analiza scenariuszy: optymalizacja dla różnych typów użytkowników
Scenariusz A: Taktyczny profesjonalista FPS (podkładka materiałowa, niska czułość)
- Strategia: Ustaw niski LOD (1 mm). Wykonaj agresywną kalibrację powierzchni, aby wygładzić splot materiału. Używaj częstotliwości odpytywania 1000 Hz lub 2000 Hz, aby zrównoważyć czas pracy baterii z responsywnością.
Scenariusz B: Specjalista od śledzenia (podkładka szklana, wysoka rozdzielczość)
- Strategia: Użyj wyższego DPI (1600+) aby spełnić wymagania rozdzielczości i nasycić wyższe częstotliwości odpytywania. Na szkle kalibracja powinna być stosowana ostrożnie; jeśli wystąpi negatywne przyspieszenie, wróć do „Domyślnego” profilu wysokiej wydajności sensora.
Zarządzanie energią i ograniczenia techniczne
Wysokowydajne strojenie wiąże się z wymiernymi kompromisami. Przy pracy z częstotliwością odpytywania 4000 Hz całkowity pobór prądu systemu (sensor + MCU + RF) może osiągnąć około 35-38mA.
Szacowany czas pracy baterii:
Dla standardowej baterii 500mAh: 500mAh / 37,5mA = około 13,3 godziny.
To stanowi znaczące zmniejszenie w porównaniu do około 60+ godzin typowych dla pracy z częstotliwością 1000 Hz (która pobiera około 8 mA).
Ponadto, zgodnie z wytycznymi FCC Equipment Authorization dla urządzeń bezprzewodowych 2,4 GHz, integralność sygnału jest bardzo wrażliwa na zakłócenia. Użytkownicy powinni podłączać odbiorniki o wysokiej częstotliwości odpytywania bezpośrednio do tylnych portów I/O. Używanie koncentratorów USB lub przednich paneli może powodować utratę pakietów, niwecząc korzyści kalibracji.
Konserwacja i długoterminowa spójność
- Wpływ wilgotności: Na podkładkach materiałowych wilgoć zmienia współczynnik tarcia. Przeprowadzaj ponowną kalibrację podczas zmian sezonowych, jeśli śledzenie wydaje się „zamglone”.
- Zużycie ślizgaczy PTFE: W miarę zużywania się ślizgaczy myszy, zmienia się odległość od powierzchni. Jeśli wymienisz ślizgacze, musisz ponownie skalibrować sensor.
- Czyszczenie soczewki sensora: Użyj sprężonego powietrza, aby oczyścić wnękę sensora. Pojedynczy włos może powodować „ślizgi”, których kalibracja oprogramowania nie naprawi.
Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Wyniki wydajności mogą się różnić w zależności od indywidualnej konfiguracji sprzętowej, oprogramowania systemowego oraz warunków środowiskowych. Wartości ilościowe, takie jak czas pracy baterii i progi DPI, są szacunkami opartymi na standardowych warunkach testów laboratoryjnych (środowisko wolne od zakłóceń 2,4 GHz, pojemność baterii 500 mAh).
