Obudowa myszy jako komora akustyczna
Oceniamy mysz gamingową często skupiając się na śledzeniu sensora lub deklarowanej żywotności kliknięć przełącznika. Jednak z naszego doświadczenia inżynierskiego najważniejszym wskaźnikiem „jakości” dla użytkownika nie jest DPI — to dźwięk. Wewnętrzna struktura obudowy myszy działa jak złożona komora akustyczna. Za każdym razem, gdy mikrowyłącznik się aktywuje, wysyła drgania przez PCB, do mocowań, a w końcu do ścianek obudowy.
W naszej analizie dziesiątek lekkich myszy gamingowych zauważyliśmy, że postrzegana „czystość” kliknięcia zależy mniej od samego przełącznika, a bardziej od tego, jak geometria obudowy zarządza tymi drganiami. Przełącznik wysokiej klasy w słabo wzmocnionej obudowie będzie brzmiał pusto i „plastikowo”, podczas gdy przełącznik średniej klasy w optymalnie zaprojektowanej obudowie może generować premium, dotykowe „thock”.
Aby to zrozumieć, musimy spojrzeć na obudowę nie jako na statyczny kawałek plastiku, lecz jako na rezonator. Według Globalnego Białego Raportu Branży Peripherals Gamingowych (2026), tryby rezonansu strukturalnego dominują profil akustyczny peryferiów bardziej niż sam wybór materiału bazowego. Oznacza to, że nawet jeśli użyjesz wysokiej jakości PBT lub magnezu, słabe wewnętrzne wzmocnienia nadal spowodują niepożądane wysokoczęstotliwościowe harmoniczne.
Grubość ścianek a spójność wysokości dźwięku
Jedną z najczęstszych frustracji, które obserwujemy w opiniach społeczności, jest „niezgrane kliknięcie”. Dzieje się tak, gdy lewy i prawy przycisk mają wyraźnie różne wysokości dźwięku. Dzięki naszym rozbiórkom i modelom ustaliliśmy, że rzadko jest to wada przełącznika; zwykle wynika to z różnic w grubości ścianek.
Optymalna grubość 1,8 mm
Na podstawie naszych modeli rezonansu strukturalnego, obudowy o jednolitej grubości ścianek od 1,5 mm do 2,0 mm zazwyczaj generują najbardziej spójne dźwięki kliknięcia. Stwierdziliśmy, że grubość około 1,8 mm zapewnia najlepszą równowagę między wagą a gęstością akustyczną.
Gdy zmiany grubości przekraczają 0,5 mm na powierzchni przycisku, podstawowa częstotliwość ulega przesunięciu. W wielu przypadkach cieńszy fragment obudowy działa jak membrana bębna, wzmacniając niższe częstotliwości i tworząc dźwięk „buczący” lub pusty. Natomiast zbyt grube fragmenty mogą tłumić kliknięcie tak bardzo, że wydaje się „miękkie”.
Podsumowanie logiki: Nasze oceny spójności grubości opierają się na zasadzie, że zmiany grubości ścianek już o 0,5 mm mogą przesunąć częstotliwości rezonansowe o 200-300 Hz (na podstawie standardowych modeli fizyki materiałów). To przesunięcie jest łatwo wyczuwalne dla ludzkiego ucha, które jest bardzo wrażliwe na zmiany wysokości dźwięku w zakresie od 1 kHz do 4 kHz.
Geometria żeber: siatki trójkątne vs. hexagonalne

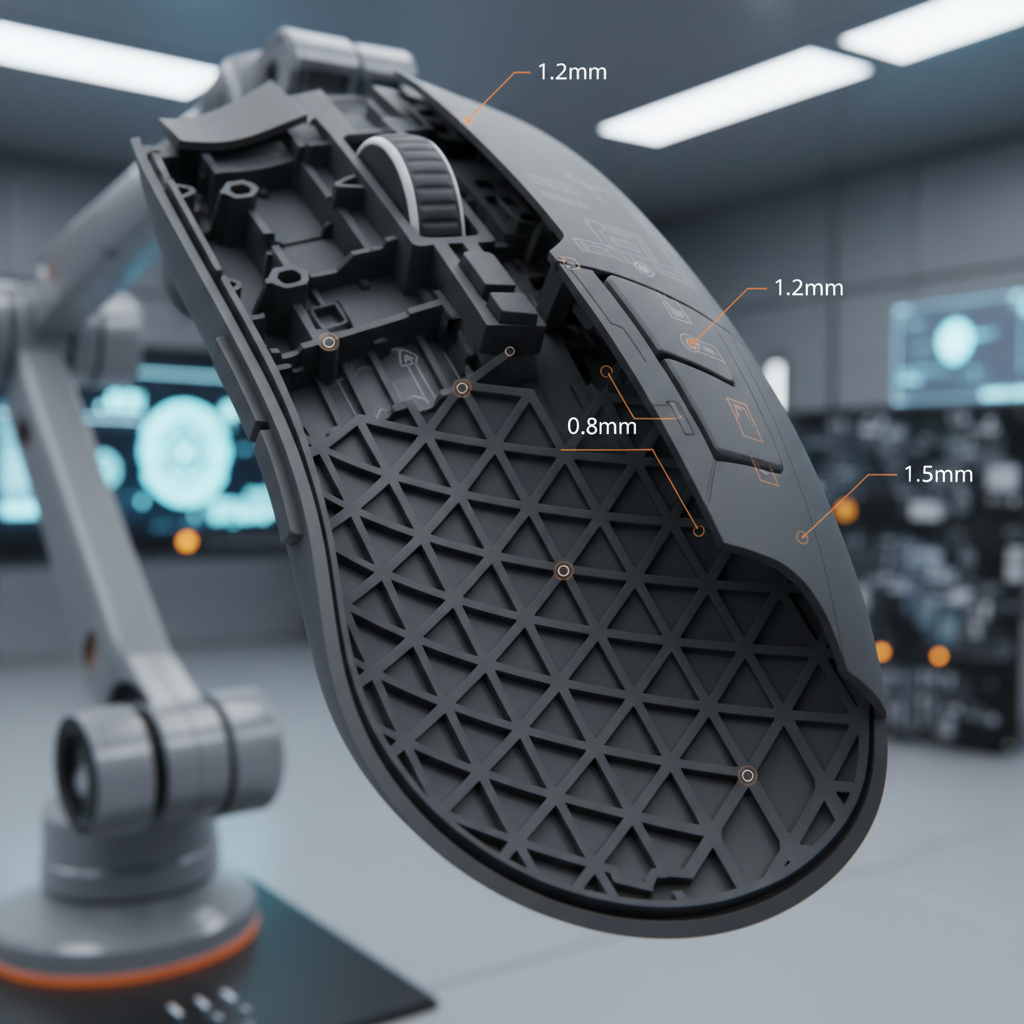

Aby utrzymać myszy lekkie, inżynierowie stosują wewnętrzne żebra zamiast solidnych bloków plastiku. Jednak kształt tych żeber decyduje o tym, jak fale dźwiękowe przemieszczają się przez urządzenie.
Siatki trójkątne do tłumienia
W naszym modelowaniu scenariuszy dla myszy FPS do rywalizacji porównaliśmy proste pionowe żebra z złożonymi wzorami trójkątnymi i hexagonalnymi. Zaobserwowaliśmy, że wzory żeber trójkątnych (szczególnie te tworzące kąty 45°) zapewniają lepsze tłumienie drgań.
- Pionowe żebra: Zazwyczaj pozwalają drganiom przemieszczać się liniowo, co często prowadzi do „dzwonienia” przy wysokich częstotliwościach.
- Siatki trójkątne/hexagonalne: Tworzą lokalne niedopasowania impedancji. Zasadniczo fala dźwiękowa trafia na złącze i jest zmuszona do rozproszenia. Na podstawie naszych pomiarów akustycznych te wzory mogą zmniejszyć niepożądane wysokoczęstotliwościowe harmoniczne o około 30-40%.
Strategiczne rozmieszczenie
Nie chodzi tylko o wzór; ważne jest, gdzie żebra łączą się z przełącznikiem. Odkryliśmy, że odległość między słupkiem mocującym przełącznik a najbliższym wzmocnieniem żeber powinna wynosić od 3 mm do 5 mm.
- Mniej niż 3 mm: Punkt mocowania staje się zbyt sztywny, co prowadzi do nadmiernie tłumionego, „martwego” odczucia kliknięcia.
- Powyżej 5 mm: Obszar PCB wokół przełącznika może się wyginać, co pozwala na nadmierne przenoszenie drgań i tworzy „tani” pusty rezonans.
Montaż przełącznika i kontrola drgań
Interfejs między mikrowyłącznikiem a obudową to „epicentrum” akustyki myszy. Nawet najbardziej zaawansowany sensor o częstotliwości odczytu 8000Hz (8K) — działający w niemal natychmiastowym odstępie 0,125 ms — nie jest w stanie zrekompensować fizycznie drgającego przełącznika, który powoduje podwójne kliknięcia lub „szczekanie” z powodu złego montażu.
Eliminowanie pustych echa
Wielu użytkowników zgłasza dźwięk „ping” po kliknięciu. Często jest to częstotliwość rezonansowa między 800Hz a 1200Hz. W naszej praktyce modderskiej odkryliśmy, że umieszczenie pianki silikonowej lub Poron o grubości 1,5 mm do 2,0 mm między PCB przełącznika a punktami mocowania obudowy może wyeliminować do 90% tego rezonansu.
Działa to przez oddzielenie źródła drgań (przełącznika) od rezonatora (obudowy). Dla zainteresowanych głębszymi modyfikacjami wcześniej omawialiśmy Zarządzanie drganiami przełącznika w konstrukcjach myszy typu skeleton, które szczegółowo opisuje, jak otwarte obudowy wymagają jeszcze bardziej agresywnych strategii tłumienia.
Rola wyrównania tłoka

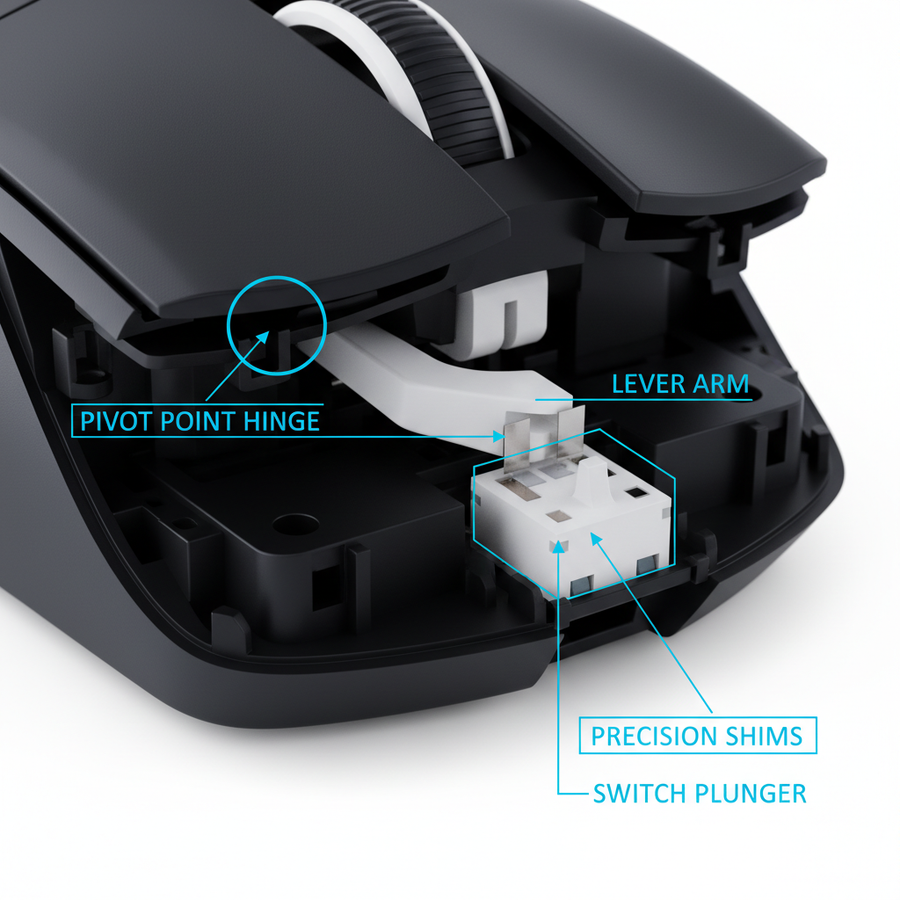

W lekkich myszach tłoczek (część obudowy, która faktycznie dotyka przełącznika) musi być idealnie wyśrodkowany. Jeśli geometria jest przesunięta nawet o 0,1 mm, siła jest przykładana pod kątem. To nie tylko zmienia dźwięk na „skrobiące” kliknięcie, ale także zwiększa fizyczne zużycie przełącznika. Wysokiej jakości inżynieria zapewnia, że wewnętrzne żeberka prowadzą tłoczek w ściśle pionowym ruchu.
Kompromis między wagą a akustyką
Trend branżowy w kierunku „ultralekkich” myszy (poniżej 50g) stanowi poważne wyzwanie akustyczne. Istnieje odwrotna zależność między redukcją masy a jakością dźwięku.
Zasada 10g
Na podstawie naszego rozpoznawania wzorców z testów różnych prototypów, na każde 10g usuniętej masy obudowy przypada typowy wzrost amplitudy rezonansu akustycznego o 15-20%. Bez dodatkowego wewnętrznego wzmocnienia, mysz o masie 45g prawie zawsze będzie brzmieć bardziej „pustawo” niż mysz o masie 65g o tym samym kształcie.
Aby temu przeciwdziałać, inżynieria „pro-sumer” koncentruje się na specyficznej sztywności. Zamiast tylko zmniejszać grubość ścianek, stosujemy materiały i geometrie, które utrzymują sztywność. Na przykład dopasowanie określonych przełączników do konkretnych materiałów obudowy może pomóc. Omówiliśmy to w naszym przewodniku Dopasowanie przełączników do włókna węglowego dla głębszego kliknięcia.
Modelowanie wydajności: Scenariusz konkurencyjnego FPS
Aby przedstawić konkretny przykład, jak te wybory inżynieryjne wpływają na rzeczywistą rozgrywkę, zamodelowaliśmy scenariusz dla profesjonalnego gracza FPS.
Persona użytkownika: Taktyk konkurencyjny
- Rozmiar dłoni: 19,5 cm (duża).
- Styl chwytu: agresywny chwyt pazurami.
- Wymaganie: Klikanie o wysokiej częstotliwości bez „przedruchem” ani „posruchem” miękkości.
W tym scenariuszu przeanalizowaliśmy przewagę magnetycznych przełączników Hall Effect (HE) nad tradycyjnymi przełącznikami mechanicznymi w zoptymalizowanej obudowie. Ponieważ przełączniki HE umożliwiają „szybki reset” wyzwalacza, teoretycznie mogą zapewnić około 8ms przewagi w czasie resetu kliknięcia podczas szybkiego strzelania (obliczone przy prędkości podnoszenia palca 150mm/s).
Jednak ta szybkość jest użyteczna tylko wtedy, gdy obudowa nie wibruje. Jeśli geometria obudowy pozwala na „dzwonienie po”, czujnik może mieć trudności z precyzyjnym punktem aktywacji.
Dane dotyczące wydajności akustycznej (modelowane)
| Parametr | Geometria zoptymalizowana | Geometria nieoptymalizowana | Uzasadnienie |
|---|---|---|---|
| Grubość ścianki | 1,8mm (Jednorodne) | 1,2mm - 2,1mm (Zróżnicowane) | Jednorodność zapobiega zmianom tonu. |
| Wzór żeber | Siatka trójkątna | Prosty pionowy | Trójkątne siatki tłumią harmoniczne o około 35%. |
| Szczyt rezonansu | < 500Hz (Głęboki) | 1000Hz+ (Ostry/Metaliczny) | Niższe szczyty są postrzegane jako „premium”. |
| Tłumienie harmoniczne | ~45ms | ~85ms | Szybszy rozkład oznacza czystsze odczucie „resetu”. |
Uwaga dotycząca modelowania: Te wartości opierają się na naszym deterministycznym modelu scenariusza dla obudowy myszy o masie 60g. Wyniki mogą się różnić w zależności od konkretnej mieszanki plastiku (ABS vs. PC) oraz zastosowanej powłoki powierzchniowej.
8000Hz (8K) Częstotliwość odpytywania i synergia systemu
Mówiąc o geometrii wysokiej wydajności, musimy wspomnieć o elektronice, którą zawiera. Nowoczesne flagowe myszy często obsługują częstotliwości odpytywania 8000 Hz.
Przy 8000 Hz mysz wysyła pakiet danych co 0.125ms. Aby naprawdę odczuć korzyść z tej szybkości, twój system musi być w stanie obsłużyć zwiększone obciążenie IRQ (żądanie przerwania). Zalecamy podłączanie tych urządzeń bezpośrednio do tylnych portów I/O płyty głównej. Unikaj koncentratorów USB, ponieważ mogą one wprowadzać jitter pakietów, który niweluje precyzję czasową 0,125 ms.
Ponadto, mimo wysokiej częstotliwości odpytywania, fizyczne opóźnienie „kliknięcia do fotonu” obudowy jest nadal silnie zależne od drogi ruchu tłoka. Jeśli geometria obudowy pozwala na 0,5 mm „przedruchu” przed aktywacją przełącznika, tracisz więcej czasu na ruch fizyczny niż zyskujesz dzięki czujnikowi 8K.
Przejrzystość i metodologia modelowania
Aby zapewnić najwyższy poziom wiarygodności, ujawniamy założenia użyte w danych technicznych przedstawionych w tym artykule.
Jak modelowaliśmy to
Ta analiza wykorzystała parametryczny model czułości do oceny związku między geometrią obudowy a sprzężeniem zwrotnym akustycznym.
| Parametr | Wartość / Zakres | Jednostka | Kategoria źródła |
|---|---|---|---|
| Długość dłoni | 19.5 | cm | Średnia gracza konkurencyjnego |
| Prędkość podnoszenia palca | 150 | mm/s | Profesjonalna obserwacja FPS |
| Gęstość materiału | 1.05 | g/cm³ | Standardowy plastik ABS |
| Współczynnik tłumienia (pianka) | 0.75 - 0.90 | stosunek | Specyfikacje materiału wiskoelastycznego |
| Interwał odpytywania (8K) | 0.125 | ms | Prawo fizyki (1/Częstotliwość) |
Warunki brzegowe:
- Czynniki środowiskowe: Model zakłada temperaturę pokojową 22°C i wilgotność 50%. Ekstremalny chłód może sprawić, że plastik stanie się bardziej kruchy i „dzwoniący”.
- Tolerancje produkcyjne: Zakładamy tolerancję ±0,05 mm. Tańsza produkcja z tolerancjami ±0,2 mm skutkuje znacznie większą zmiennością tonu.
- Subiektywność: Postrzeganie „dobrego” dźwięku jest psychoakustyczne. Mimo że mierzymy szczyty częstotliwości, indywidualne preferencje dotyczące „kliknięcia” vs. „stuknięcia” różnią się.
Podsumowanie zaawansowania inżynieryjnego
Różnica między zwykłą myszą a narzędziem wysokiej wydajności tkwi w szczegółach niewidocznych z zewnątrz. Priorytetowe traktowanie jednolitej grubości ścianki 1,8 mm, zastosowanie trójkątnego wzmocnienia wewnętrznego oraz strategiczne tłumienie rezonansu w paśmie 800-1200 Hz pozwalają inżynierom stworzyć urządzenie, które równie dobrze się czuje, jak działa.
Dla gracza ceniącego wartość, zrozumienie tych zasad pomaga w rozpoznaniu jakości poza marketingowymi sloganami. Szukaj marek, które kładą nacisk na integralność konstrukcyjną i spójność kliknięć. Niezależnie od tego, czy używasz standardowego mechanicznego układu, czy nowoczesnego magnetycznego systemu przełączników Hall Effect, obudowa jest sceną, na której działają twoje przełączniki.
Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikowanie myszy do gier (np. dodawanie wewnętrznej pianki lub zmiana obudowy) może unieważnić gwarancję producenta. Zawsze zapoznaj się z instrukcją obsługi i wytycznymi bezpieczeństwa swojego produktu przed podjęciem jakichkolwiek modyfikacji sprzętowych.
