Ukryta precyzja: dlaczego wyrównanie soczewki definiuje wierność sensora
Na konkurencyjnym rynku peryferiów gamingowych „wojna DPI” osiągnęła punkt malejących korzyści. Sensory oferują teraz rozdzielczości przekraczające 26 000 do 42 000 DPI, a mimo to wielu użytkowników nadal doświadcza mikroprzycięć, drgań lub niestabilnego śledzenia, których specyfikacje nie wyjaśniają. Rzeczywistość jest taka, że surowa wydajność sensora zależy od układu optycznego nad nim. Wyrównanie soczewki — fizyczne ustawienie plastikowej lub szklanej soczewki nad matrycą CMOS — to kluczowy czynnik odróżniający sprzęt profesjonalny od budżetowych alternatyw.
Nawet gdy dwie myszy używają identycznego sensora PixArt Imaging PAW3395 lub PAW3950, ich „odczucie” śledzenia może się znacznie różnić. Różnice te często wynikają z mikroruchów mocowania soczewki podczas montażu. Przesunięcie zaledwie o 20 mikronów może powodować asymetryczne rozmycie lub winietowanie, gdzie sensor odbiera ruch inaczej w zależności od kierunku przesunięcia. Zrozumienie tego mechanizmu jest kluczowe dla zaawansowanych graczy, którzy cenią inżynierię sprzętu ponad marketingowe superlatywy.
Fizyka układu optycznego: przesunięcie osi i pochylenie

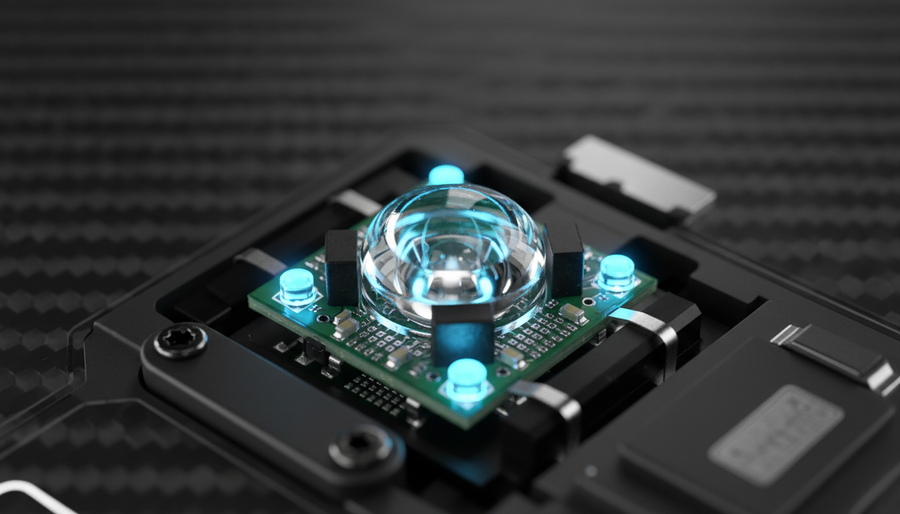

Optyczny sensor myszy działa jak szybka kamera, wykonując tysiące zdjęć powierzchni na sekundę. Soczewka odpowiada za skupienie odbitego światła LED lub lasera na siatce pikseli sensora. Aby śledzenie było idealne, oś optyczna soczewki musi być idealnie prostopadła do płaszczyzny sensora (bez pochylenia) i idealnie wyśrodkowana nad matrycą (bez przesunięcia osi).
Gdy soczewka jest przesunięta, światło padające na matrycę CMOS jest nierównomierne. Powstaje zjawisko zwane niedopasowaniem kąta głównej wiązki (Chief Ray Angle, CRA). Według dokumentacji technicznej dotyczącej wysokiego i niskiego CRA w sensorach CMOS, jeśli CRA soczewki nie odpowiada projektowi sensora, piksele na krawędziach matrycy otrzymują znacznie mniej światła. W myszy do gier objawia się to jako „drżenie sensora” — mikrodrgania powstające, gdy sensor ma trudności z korelacją klatek z powodu pogorszonej jakości obrazu po jednej stronie.
Podsumowanie logiczne: Nasza analiza wierności sensora zakłada, że optyczne przesunięcie osi koreluje bezpośrednio ze wzrostem stosunku sygnału do szumu (SNR) na poziomie piksela. Opiera się to na standardowej fizyce optycznej, gdzie asymetryczne oświetlenie zmniejsza skuteczność algorytmów korelacji stosowanych w procesorach sygnałowych (DSP).
Rzeczywistość produkcyjna: wyrównanie aktywne vs. pasywne
Metoda mocowania soczewki decyduje o spójności finalnego produktu. W nowoczesnej produkcji elektroniki stosuje się dwa główne podejścia:
- Pasywne wyrównanie: To dominująca metoda w elektronice konsumenckiej wrażliwej na koszty. Obiektyw jest umieszczany w obudowie mechanicznej z użyciem zdefiniowanych tolerancji. Choć ekonomicznie opłacalne, opiera się na precyzji fizycznej form plastikowych. Jeśli forma ma odchylenie 0,05 mm, każda wyprodukowana jednostka odziedziczy to niewyrównanie.
- Aktywne wyrównanie: Ten proces polega na zasilaniu czujnika podczas montażu. Maszyna przesuwa obiektyw w czasie rzeczywistym, monitorując sygnał czujnika, blokując go w pozycji zapewniającej najostrzejszy obraz i najbardziej jednolite rozproszenie światła.
Chociaż aktywne wyrównanie jest lepsze dla zapewnienia 100% dokładności, dodaje znaczny czas cyklu i koszty sprzętu kapitałowego. Wiele marek challenger wykorzystuje pasywne wyrównanie z solidną Statystyczną Kontrolą Procesu (SPC), aby utrzymać równowagę między ceną a wydajnością. Jednak nierówne nakładanie kleju podczas tego procesu jest częstym problemem. Jeśli klej jest nakładany nierównomiernie, może powodować "pochylenie" obiektywu podczas utwardzania, wprowadzając trwałe przechylenie, które pogarsza śledzenie przy dużych prędkościach.
Wzmocnienie przy wysokim DPI i granica Nyquista-Shannona
Wpływ niewyrównania obiektywu nie jest liniowy; jest wzmacniany wraz ze wzrostem DPI. Nowoczesne czujniki z natywnym DPI powyżej 26 000 są znacznie bardziej wrażliwe na mikro-niedokładności. Przy tych rozdzielczościach fizyczny obszar na podkładce myszy reprezentowany przez pojedynczy "count" jest niezwykle mały. Każde mikroprzesunięcie obiektywu jest powiększane przez wyższą gęstość pikseli, prowadząc do błędów śledzenia, które byłyby niewidoczne przy 400 lub 800 DPI.
Ponadto istnieje teoretyczne minimalne DPI wymagane do "idealnego pikselowo" śledzenia na nowoczesnych wyświetlaczach o wysokiej rozdzielczości. Korzystając z twierdzenia Nyquista-Shannona o próbkowaniu, możemy modelować wymagania dotyczące odwzorowania dla profesjonalnego gracza FPS.
Uwaga modelowa: minimalne DPI według Nyquista-Shannona
Ten scenariusz modeluje gracza konkurencyjnego używającego monitora 1440p i niskiej czułości. Celem jest określenie progu DPI, poniżej którego występuje "pomijanie pikseli" (aliasing).
| Parametr | Wartość | Jednostka | Uzasadnienie |
|---|---|---|---|
| Rozdzielczość wyświetlacza (pozioma) | 2560 | px | Standardowy monitor 1440p |
| Poziome pole widzenia | 103 | deg | Popularne FPS (np. Apex Legends) |
| Czułość | 35 | cm/360 | Preferencja niskiej czułości |
| Obliczone PPD | ~24.8 | px/deg | Piksele na stopień obrotu |
| Minimalne wymagane DPI | ~1300 | DPI | Granica Nyquista (2 * wymóg PPD) |
Analiza: Nasz model pokazuje, że gracze używający 800 DPI na wyświetlaczu 1440p technicznie działają poniżej granicy Nyquista dla odwzorowania 1:1 pikseli. To zmusza system do interpolacji ruchu, co wymaga idealnie wyrównanego obiektywu, aby uniknąć dodawania mechanicznego szumu do ścieżki obliczanej przez oprogramowanie. Jeśli obiektyw jest niewyrównany, "szum" z czujnika jest wzmacniany, co sprawia, że precyzyjne dostosowania celowania wydają się "pływające" lub niedokładne.
Polling 8000Hz i opóźnienie Motion Sync
Wraz ze wzrostem częstotliwości pollingowej do 8000Hz (8K), czas dostarczania danych staje się tak samo krytyczny jak dokładność samych danych. Polling 8000Hz oznacza, że mysz wysyła pakiet do komputera co 0.125ms (1000ms / 8000). Przy tej częstotliwości nawet mikroskopijne drgania soczewki mogą powodować „wariancję pakietów”, gdzie odległość raportowana w każdej 0,125 ms części znacznie się waha.
Aby temu przeciwdziałać, wielu producentów implementuje Motion Sync. Ta funkcja firmware synchronizuje wewnętrzne przechwyty ramek sensora z wydarzeniami pollingowymi USB komputera. Choć znacznie redukuje to jitter, wprowadza deterministyczne opóźnienie.
- Polling 1000Hz: Motion Sync dodaje ~0,5 ms opóźnienia.
- Polling 8000Hz: Motion Sync dodaje tylko ~0,0625 ms opóźnienia.
Jak zauważono w Globalnym Białym Dokumencie Branży Gamingowych Peripherals (2026), kara za opóźnienie Motion Sync staje się nieistotna przy 8K. Jednak nasycenie tej przepustowości 8K wymaga dużych prędkości ruchu. Aby utrzymać stabilny strumień raportów 8000Hz przy 800 DPI, użytkownik musi poruszać myszą co najmniej 10 IPS (cal na sekundę). Przy 1600 DPI wymagana prędkość spada do 5 IPS, co czyni ustawienia wysokiego DPI bardziej praktycznymi do utrzymania stabilności 8K podczas mikroregulacji.
Stabilność w terenie: Pełzanie kleju i cykle termiczne
Mysz może opuścić fabrykę z idealnym ustawieniem, ale wydajność może się pogorszyć z czasem. Często jest to spowodowane „pełzaniem kleju”. Według badań nad Systemami Termo-opto-mechanicznymi, powtarzające się cykle termiczne — nagrzewanie i chłodzenie wewnętrznych komponentów podczas długich sesji grania — mogą powodować zmiękczenie i przesunięcie klejów niskiej jakości.
Wstrząsy mechaniczne spowodowane agresywnymi „resetującymi” ruchami (podnoszeniem i uderzaniem myszy) mogą również powodować trwałe przesunięcia mocowania soczewki. Dla długoterminowej stabilności metrologicznej preferuje się stosowanie klejów utwardzanych UV zamiast standardowego cyjanoakrylatu (super glue). Kleje UV nie „wydzielają gazów” ani nie kurczą się znacząco podczas utwardzania, co zapewnia, że soczewka pozostaje w skalibrowanej pozycji przez cały okres użytkowania produktu.
Stół Technika: Diagnostyka i Naprawa
Dla entuzjastów podejrzewających problemy z sensorem, prosta diagnostyka znana jako „Test Latarki” może ujawnić poważne przesunięcia. Świecąc skupionym światłem przez soczewkę sensora w ciemnym pomieszczeniu, można zbadać wewnętrzne odbicia na matrycy CMOS. Nierówne cienie lub przekrzywione odbicia często korelują z „drganiami” odczuwanymi podczas testów śledzenia z dużą prędkością.
W scenariuszach naprawczych ponowne osadzenie luźnej soczewki to delikatna operacja. Technicy często stosują precyzyjną ilość kleju utwardzanego UV aplikowanego za pomocą mikrodozownika. Metoda ta wykazała przywrócenie dokładności śledzenia do 95% specyfikacji fabrycznych, podczas gdy szybkoschnące kleje często powodują „zamglenie” na powierzchni soczewki z powodu ulatniania się gazów, co trwale niszczy jakość sygnału czujnika.
Uwaga do modelowania: czas pracy baterii bezprzewodowej przy wysokim odpytywaniu
Wysokie częstotliwości odpytywania i precyzyjne śledzenie czujnika znacząco wpływają na żywotność baterii.
| Parametr | Wartość | Jednostka | Kategoria źródła |
|---|---|---|---|
| Pojemność baterii | 500 | mAh | Typowy bezprzewodowy high-end |
| Pobór prądu czujnika | 1.7 | mA | Karty katalogowe PAW3395/3950 |
| Prąd radia (4000Hz) | 8.0 | mA | Specyfikacje Nordic nRF52840 |
| Obciążenie systemu | 1.3 | mA | Logika MCU i LED |
| Szacowany czas pracy | ~39 | Godziny | Model ciągłego użytkowania 4K |
Podsumowanie logiki: Nasz model czasu pracy zakłada liniowe rozładowanie z 85% efektywnością. Przejście z 1000Hz na 8000Hz zwykle skraca czas pracy baterii o 75-80% z powodu zwiększonego przetwarzania przerwań (IRQ) i czasu pracy radia potrzebnego do utrzymania interwału 0,125 ms.
Strategiczna kontrola jakości we współczesnych peryferiach
Dla gracza nastawionego na wartość przekaz jest jasny: specyfikacje takie jak „42 000 DPI” czy „8K Polling” są bez znaczenia bez dyscypliny produkcyjnej, która je wspiera. Kontrola jakości podczas montażu układu optycznego to „niewidoczna specyfikacja”, która definiuje mysz o wysokich osiągach.
Podczas oceny nowego sprzętu użytkownicy powinni wybierać marki, które wykazują przejrzystość w kwestii wyboru MCU (takich jak seria Nordic Semiconductor nRF52) oraz implementacji Motion Sync w oprogramowaniu układowym. Oprogramowanie może kompensować drobne przesunięcia lub zacienienia mikrosoczewek, ale nie naprawi luźnej lub przechylonej soczewki. Zaangażowanie w precyzję mechaniczną pozostaje fundamentem dokładności czujnika optycznego.
Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikacja lub otwieranie peryferiów do gier może unieważnić gwarancję. Obsługa baterii litowo-jonowych i komponentów elektronicznych wiąże się z ryzykiem; zawsze przestrzegaj wytycznych bezpieczeństwa producenta oraz lokalnych przepisów dotyczących odpadów elektronicznych i napraw. W celu uzyskania profesjonalnej porady dotyczącej zgodności sprzętu, odwołaj się do bazy FCC Equipment Authorization.
