Fizyka hałasu przełączników magnetycznych: identyfikacja „chrupania sprężyny”
W świecie wysokowydajnych peryferiów gamingowych przełączniki magnetyczne Hall Effect (HE) stały się dominującą technologią ze względu na brak fizycznych punktów styku i nieskończenie regulowaną aktywację. Jednak entuzjaści techniczni często napotykają specyficzną anomalię akustyczną zwaną „chrupaniem sprężyny” lub „szumem zwoju”. W przeciwieństwie do „pinga” występującego w tradycyjnych przełącznikach mechanicznych — który jest zwykle wysokoczęstotliwościowym rezonansem — chrupanie sprężyny to szorstkie, dotykowe i słyszalne tarcie występujące podczas cyklu ściskania.
W przełączniku magnetycznym trzpień mieści magnes trwały, który przesuwa się w kierunku czujnika Halla na PCB. Ponieważ czujnik mierzy drobne zmiany gęstości strumienia magnetycznego (mierzone w Gaussach), każda niestabilność mechaniczna lub nieregularne drgania mogą teoretycznie wprowadzać szumy elektryczne do analogowej ścieżki sygnału. Według Global Gaming Peripherals Industry Whitepaper (2026), utrzymanie integralności strukturalnej w obudowie przełącznika jest kluczowe dla zapewnienia stałych interwałów odpytywania 0,125 ms (przy 8000 Hz).
Chrupanie sprężyny rzadko jest oznaką awarii czujnika; jest to raczej tryb awarii mechanicznej, w którym zwoje sprężyny ocierają się o wewnętrzne prowadnice trzpienia lub końce sprężyny są niewłaściwie wykończone. Tworzy to „chrupiące” odczucie, które może rozpraszać zawodowych graczy i w skrajnych przypadkach wpływać na precyzję resetów Rapid Trigger.
Przyczyny źródłowe: dlaczego przełączniki magnetyczne doświadczają nieregularnego tarcia
Przejście od przełączników mechanicznych do magnetycznych wprowadza unikalne wyzwania konstrukcyjne. W standardowym przełączniku mechanicznym sprężyna płaska zapewnia sprzężenie zwrotne dotykowe i kontakt elektryczny. W przełączniku HE brak jest sprężyny płaskiej, pozostawiając sprężynę jako jedyne źródło oporu i główny element napędzający ruch powrotny.
1. Niedoskonałe wykończenie końca sprężyny
Jedną z najczęstszych przyczyn chrupania jest „przecięty koniec” sprężyny. Podczas produkcji sprężyny są zwijane, a następnie cięte na długość. Jeśli przecięty koniec nie jest zeszlifowany na płasko lub wypolerowany, pozostaje ostry zadzior. Podczas ściskania ten zadzior może zaczepić się o sąsiednią zwoję lub plastikową obudowę przełącznika, tworząc dotykowe „zacięcie” i szorstki dźwięk.
2. Zanieczyszczenie cząstkami magnetycznymi
Ponieważ przełączniki HE opierają się na magnesach, działają jak niskoprądowe magnesy przyciągające żelazny pył i mikroskopijne opiłki metalu. Jeśli te cząstki dostaną się do obudowy przełącznika, często przemieszczają się do sprężyny lub obszaru czujnika Halla. Gdy sprężyna się ściska, te cząstki działają jak ścierniwo, znacznie zwiększając tarcie i tworząc „chrupanie” przypominające piasek w skrzyni biegów.
3. Tolerancje obudowy i trzpienia
Trzpień przełącznika HE musi być niemagnetyczny, zwykle wykonany z polioksymetylenu (POM), aby zapewnić płynny ruch. Jednak potrzeba precyzyjnej szczeliny powietrznej między magnesem a czujnikiem wymaga ścisłych tolerancji. Jeśli obudowa dopuszcza nadmierne kołysanie trzpienia, sprężyna może się przechylać podczas ściskania, powodując ocieranie się zwojów o wewnętrzne ścianki trzpienia.
Podsumowanie logiki: Na podstawie wzorców obserwowanych w logach wsparcia technicznego i opinii społeczności modderskiej, hałas sprężyny w przełącznikach HE jest problemem mechanicznym. Chociaż czujnik Halla jest półprzewodnikowy, fizyczne drgania „skrzypiącej” sprężyny mogą wywoływać mikrofluktuacje w napięciu wyjściowym czujnika.
Procedury rozwiązywania problemów i modyfikacji
Dla modyfikatorów dążących do specyfikacji porównywalnej z wysokiej klasy niestandardowymi konstrukcjami przy niższym koszcie na wydajność, rozwiązanie problemu skrzypienia sprężyny jest obowiązkowym krokiem. Poniższe procedury pochodzą z rozpoznawania wzorców na poziomie entuzjastów i standardowych praktyk inżynierii mechanicznej.

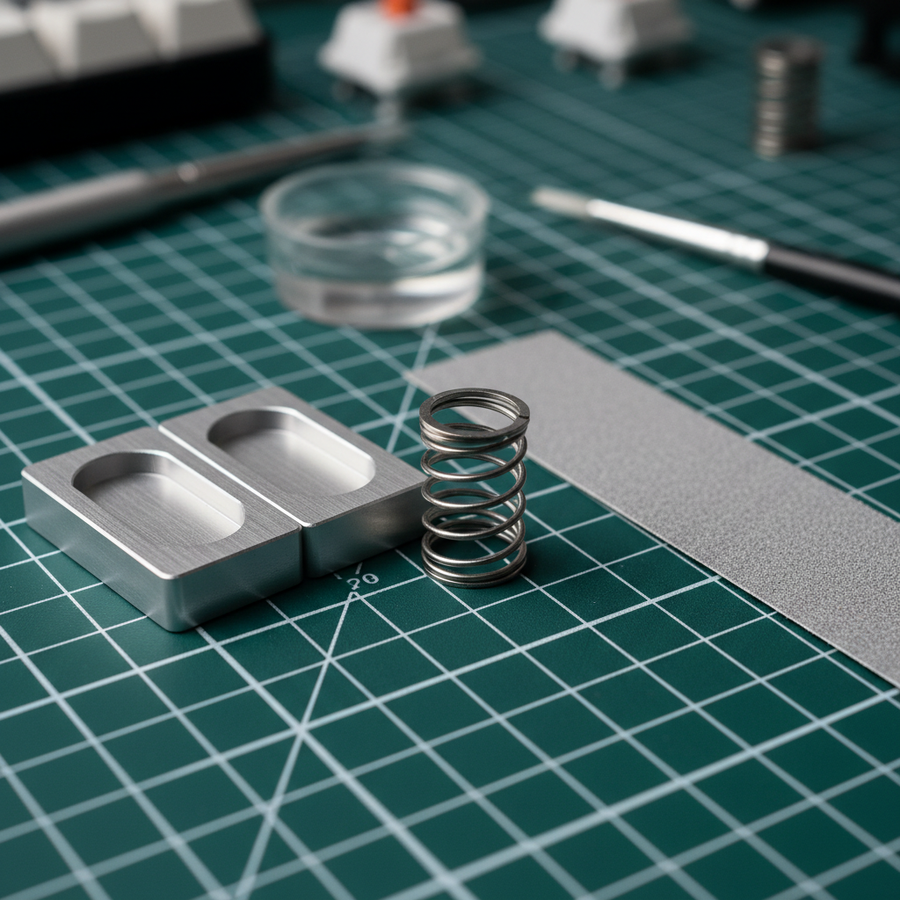

Technika wygładzania końców sprężyny
Doświadczeni modyfikatorzy zauważają, że lekkie szlifowanie końców sprężyn może wyeliminować większość szeleszczących dźwięków.
- Demontaż: Użyj niemagnetycznego otwieracza do przełączników, aby zapobiec zakłóceniom z wewnętrznym magnesem.
- Szlifowanie: Używając papieru ściernego o ziarnistości 2000, poruszaj końcem sprężyny ruchem okrężnym przez 10–15 sekund. Usuwa to zadziorów produkcyjnych i wygładza powierzchnię styku.
- Smarowanie: Nałóż odrobinę Krytox 205g0 lub podobnego smaru dielektrycznego o wysokiej lepkości tylko na same końce sprężyny. Unikaj „smarowania workowego” dla przełączników HE, chyba że masz pewność, że smar jest nieprzewodzący i nie przemieści się do czujnika.
Stabilizacja obudowy i tłumienie
Aby zmniejszyć wysokotonową rezonans (dźwięk „ping”) i ustabilizować trzpień, filmy przełącznikowe o grubości 0,15 mm wykonane z PORON są często skuteczniejsze niż tradycyjna taśma. PORON zapewnia tłumienie wiskoelastyczne, które tłumi średnio-wysokie częstotliwości (1kHz–2kHz). Ta stabilizacja zapewnia, że magnes pozostaje w stałej odległości od czujnika, zapobiegając „drganiom” punktu aktywacji.
Czyste środowisko i demagnetyzacja
Krytycznym, często pomijanym czynnikiem jest środowisko. Demontaż powinien odbywać się na macie wolnej od kłaczków. Przed ponownym montażem użycie narzędzia do demagnetyzacji na pęsetach i sprężynach (jeśli zgromadziły ładunek resztkowy) może zapobiec gromadzeniu się pyłu żelaznego po modyfikacji.
Modelowanie wydajności: kompromis między opóźnieniem a ergonomią
Aby zrozumieć wartość tych modyfikacji, musimy przyjrzeć się ilościowym korzyściom technologii magnetycznego przełącznika w porównaniu z fizycznym ryzykiem związanym z samym procesem modyfikacji.
Analiza 1: Przewaga szybkiego wyzwalania z efektem Halla
Korzystając z modelu kinematycznego, porównaliśmy różnicę czasu resetu między standardowym przełącznikiem mechanicznym a przełącznikiem Hall Effect z włączonym Rapid Trigger.
| Parametr | Wartość | Jednostka | Uzasadnienie |
|---|---|---|---|
| Prędkość podnoszenia palca | 150 | mm/s | Średnia gracza konkurencyjnego |
| Odległość resetu mechanicznego | 0.5 | mm | Stała histereza |
| Odległość resetu Hall Effect | 0.1 | mm | Dynamiczny szybki trigger |
| Całkowite opóźnienie mechaniczne | ~13 | ms | Zawiera 5 ms eliminacji drgań |
| Całkowite opóźnienie Hall Effect | ~6 | ms | Eliminacja drgań |
Uwaga modelowania: Scenariusz zakłada stałą prędkość podnoszenia i standardowe odpytywanie MCU. W tych warunkach przełącznik Hall Effect zapewnia ~7 ms przewagi opóźnienia na naciśnięcie klawisza. Dla kombinacji 3-klawiszowej w grze rytmicznej lub FPS oznacza to ~21 ms szybszy łańcuch wejściowy.
Analiza 2: Ocena ryzyka ergonomicznego (Wskaźnik obciążenia Moore-Garg)
Modyfikacja ponad 60 przełączników to powtarzalne, siłowe zadanie. Modelowaliśmy ryzyko ergonomiczne dla osoby „Konkurencyjnego Moddera” wykonującej 3-godzinną sesję rozwiązywania problemów i smarowania.
| Zmienna | Mnożnik | Uzasadnienie |
|---|---|---|
| Intensywność | 2 | Mocne naciski klawiszy podczas testów |
| Ruchy na minutę | 5 | Wysokie APM (~300) podczas walidacji |
| Postawa | 2 | Niewygodne kąty nadgarstka podczas demontażu |
| Prędkość | 2 | Szybkie, szarpane ruchy |
| Wynik SI | 60 | Kategoria: Niebezpieczne |
Uwaga metodologiczna: Wskaźnik obciążenia Moore-Garg to narzędzie do oceny ryzyka urazów powtarzalnych. Wynik 60 jest znacznie powyżej progu niebezpieczeństwa (>5). Sugeruje to, że mimo poprawy wydajności sprzętu przez modyfikacje, użytkownicy muszą priorytetowo traktować przerwy ergonomiczne i odpowiednie narzędzia, aby uniknąć zaburzeń kończyn górnych.
Optymalizacja systemu: odpytywanie 8000Hz i synergii sprzętowej
Rozwiązanie problemu szumów mechanicznych to tylko połowa sukcesu; sprzęt musi być wspierany przez cyfrową architekturę systemu. Wysokowydajne zestawy, takie jak ATTACK SHARK X68HE Magnetic Keyboard With X3 Gaming Mouse Set, są zaprojektowane do odpytywania 8000Hz (8K), ale wymaga to specyficznych konfiguracji systemowych.
1. Interwał 0,125 ms i obciążenie CPU
Przy 8000Hz klawiatura wysyła pakiet co 0,125 ms. Znacznie zwiększa to częstotliwość przerwań (IRQ) wysyłanych do CPU. Użytkownicy starszych procesorów czterordzeniowych mogą doświadczać „przycinania” w grach, ponieważ system operacyjny nie jest w stanie wystarczająco szybko obsłużyć tych przerwań. Dla optymalnej wydajności 8K wymagany jest nowoczesny procesor o wysokich taktowaniach pojedynczego rdzenia.
2. Topologia USB i ekranowanie
Urządzenia działające w 8K są bardzo wrażliwe na zakłócenia elektromagnetyczne (EMI). Zdecydowanie zalecamy korzystanie z bezpośrednich portów płyty głównej (tylne I/O). Używanie złączy na panelu przednim lub niezasila\-nych hubów USB może powodować utratę pakietów i jitter. Dla najbardziej stabilnego połączenia, wysokiej jakości pleciony kabel z metalowym złączem aviator, taki jak ATTACK SHARK C07 Custom Aviator Cable for 8KHz Magnetic Keyboard, zapewnia niezbędne ekranowanie i integralność sygnału.
3. Odświeżanie wyświetlacza i progi percepcyjne
Płynność zapewniana przez częstotliwość odpytywania 0,125 ms jest najbardziej zauważalna na monitorach o wysokiej częstotliwości odświeżania (240Hz+). Nie istnieje zasada "1/10" (np. potrzeba monitora 800Hz dla myszy 8K), ale wizualna ścieżka kursora lub czas ruchu postaci jest renderowany dokładniej, gdy częstotliwość wejścia znacznie przekracza częstotliwość wyświetlania.
Strategiczna konserwacja: zapewnienie długowieczności
Po usunięciu "chrupania" utrzymanie klawiatury polega na ochronie jej przed czynnikami powodującymi tarcie.
- Ochrona przed kurzem: Używanie przezroczystej pokrywy akrylowej, takiej jak ATTACK SHARK 87-key keyboard dust cover, gdy system nie jest używany, zapobiega przedostawaniu się cząstek do obudów przełączników.
- Warstwowanie akustyczne: Dla osób poszukujących głębszego dźwięku "thock", dodanie warstwy pianki Poron w obudowie działa jak filtr dolnoprzepustowy, pochłaniając wysokie częstotliwości "ping", jednocześnie zachowując niższe częstotliwości podstawowe przełącznika.
- Podpórka pod nadgarstek: Aby zmniejszyć ryzyko ergonomiczne zidentyfikowane w naszym modelu Indeksu obciążenia, solidna, pochylona podpórka, taka jak ATTACK SHARK Acrylic Wrist Rest with Pattern, pomaga utrzymać neutralną pozycję nadgarstka podczas sesji gamingowych i modyfikacji.
Podsumowanie techniczne napraw
| Objaw | Prawdopodobna przyczyna | Zalecana naprawa |
|---|---|---|
| Wysokotonowy "ping" | Rezonans sprężyny | Nasmaruj sprężyny w woreczku lub dodaj piankę do obudowy |
| Ziarniście "chrupanie" | Zadzior lub tarcie na końcu sprężyny | Szlifuj końce sprężyny (papier ścierny 2000) |
| Niespójna aktywacja | Zanieczyszczenie magnetyczne | Wyczyść obudowę; użyj demagnetyzera |
| Stukanie trzpienia | Luźne tolerancje obudowy | Zainstaluj folie przełączników PORON o grubości 0,15 mm |
Aby lepiej zrozumieć mechanikę tych przełączników, zapoznaj się z naszym przewodnikiem Jak nasmarować przełączniki mechaniczne dla spójnego profilu akustycznego. Jeśli rozważasz pełną zmianę sprzętu, nasze porównanie Magnetyczne kontra mechaniczne: który typ przełącznika wygrywa w grach? dostarcza dodatkowych danych o prędkościach aktywacji i trwałości.
Oświadczenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikacja lub demontaż klawiatury może unieważnić gwarancję. Modyfikacje techniczne wiążą się z ryzykiem uszkodzenia sprzętu i zdrowia (zespół cieśni nadgarstka). Zawsze konsultuj się z wytycznymi producenta i rób częste przerwy. Informacje dotyczące bezpieczeństwa baterii litowych w bezprzewodowych peryferiach znajdziesz w wytycznych PHMSA (US DOT) Lithium Batteries.
