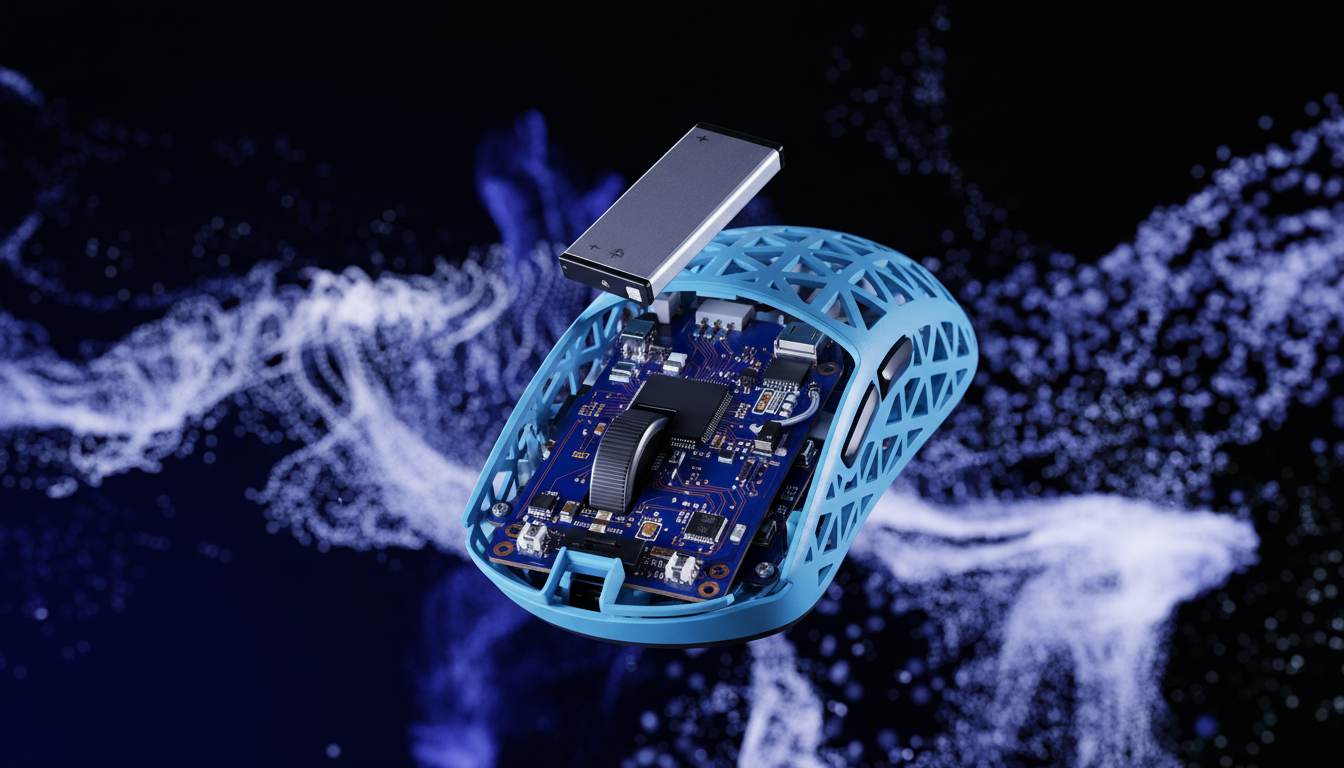

Przemieszczanie baterii myszy dla neutralnego środka ciężkości

Przeniesienie baterii myszy dla neutralnego środka ciężkości

Fizyczna równowaga myszy bezprzewodowej to często „niewidzialny” wskaźnik, który odróżnia narzędzie wysokiej wydajności od frustrującej przeszkody. Podczas gdy wielu entuzjastów skupia się na surowym zmniejszeniu wagi, rozkład tej wagi — Środek Ciężkości (COG) — decyduje o zachowaniu myszy podczas szybkich podniesień i mikrokorekt. Dla graczy konkurencyjnych, szczególnie stosujących chwyt opuszkowy, mysz ciężka z tyłu tworzy efekt wahadła, który może osłabić spójność śledzenia.

Zaobserwowaliśmy poprzez liczne rozbiórki i opinie społeczności, że wiele myszy bezprzewodowych jest zaprojektowanych z baterią z tyłu, aby dostosować układ PCB. Jednak dla użytkownika z dużymi dłońmi (około 21 cm długości) to tylne przesunięcie wymusza kompensacyjne napięcie mięśni palców, aby zapobiec opadaniu tylnej części myszy podczas podnoszenia. Fizyczne przeniesienie wewnętrznej baterii pozwala osiągnąć neutralny środek ciężkości, zmieniając charakterystykę obsługi bez konieczności zmniejszania całkowitej masy.

Biomechanika celowania opuszkami palców

Chwyt opuszkowy opiera się na kciuku, palcu serdecznym i małym, które manipulują myszą przy minimalnym kontakcie. W tym scenariuszu mysz działa jak dźwignia. Jeśli bateria — często najcięższy pojedynczy element po obudowie — znajduje się za sensorem, tył myszy staje się obciążonym ramieniem.

Modelując fizykę dla konkurencyjnego gracza chwytającego mysz opuszkami palców z długością dłoni na 95. percentylu mężczyzn (21,5 cm), idealna długość myszy wynosi około 129 mm. Większość myszy wydajnościowych na naszym stanowisku ma długość bliższą 120 mm. Ta 7% różnica (współczynnik dopasowania chwytu ~0,93) oznacza, że palce już działają na mechaniczną niekorzyść. Bateria umieszczona z tyłu potęguje to niedopasowanie, wymagając większej „siły szczypania” do utrzymania kontroli podczas szybkiego ruchu.

Podsumowanie logiki: Nasza analiza zakłada, że dla użytkowników chwytu opuszkowego „punkt obrotu” powinien idealnie pokrywać się z pozycją sensora. Przesunięcie baterii do przodu przesuwa środek ciężkości (COG) w kierunku tego punktu obrotu, zmniejszając moment obrotowy potrzebny do mikrokorekt.

Zmienna momentu obrotowego

Standardowa bateria litowo-polimerowa 500mAh waży około 12g. W naszym modelowaniu wewnętrznej redystrybucji masy, przesunięcie tej masy 12g o zaledwie 20mm do przodu powoduje zmianę momentu obrotowego o około 240g·mm. Choć 12g brzmi nieistotnie, dynamiczne odczucie tej wagi podczas migawki o częstotliwości 1000Hz lub 8000Hz jest znaczące.

Audyt przed modyfikacją: ocena ryzyka

Przed otwarciem myszy musimy podkreślić, że jest to modyfikacja wysokiego ryzyka. Przesunięcie baterii nie jest uniwersalnym rozwiązaniem i w niektórych przypadkach może pogorszyć wydajność.

Kiedy unikać przesuwania baterii

W wielu przypadkach flagowe myszy bezprzewodowe mają ściśle zintegrowane, centralnie umieszczone baterie. Rozbiórki wysokiej klasy, szczelnych modeli często pokazują, że bateria jest już zoptymalizowana lub otoczona krytycznymi kablami flex i wewnętrznymi przewodami antenowymi. Przesunięcie baterii w takich konstrukcjach niesie ryzyko:

• Zakłócenia sygnału: Umieszczenie baterii zbyt blisko anteny 2,4 GHz może powodować utratę pakietów.
• Fizyczne zaciskanie: Przeprowadzanie kabli przez niestandardowe kanały może prowadzić do zwarć podczas ponownego montażu.
• Odchylenie sensora: Jeśli bateria nie jest zabezpieczona przemysłowymi klejami, mikrowibracje mogą powodować przesunięcia baterii, co skutkuje nieregularnymi odczytami sensora.

„Test linijki” dla podstawowego wyważenia

Aby sprawdzić, czy twoja mysz jest naprawdę cięższa z tyłu, zalecamy „Test linijki” — popularną heurystykę modderską. Umieść mysz na wąskiej krawędzi, np. linijce, prostopadle do jej długości. Przesuwaj mysz tam i z powrotem, aż wyważy się idealnie. Jeśli punkt równowagi znajduje się więcej niż 5 mm za soczewką sensora, mysz kwalifikuje się do przesunięcia baterii.

Modelowanie wymagań precyzji

W przypadku wysokowydajnych sensorów rozkład masy bezpośrednio wpływa na ustawienia DPI. Dla użytkownika grającego w rozdzielczości 1440p z polem widzenia (FOV) 103° i czułością 30cm/360, minimalne DPI według Nyquista-Shannona wynosi około 1550. Przy takim poziomie precyzji każda nierównowaga myszy objawia się jako nieregularne przejścia pikseli.

Uwaga metodologiczna (modelowanie DPI):

• Typ modelu: Deterministyczny model próbkowania Nyquista-Shannona.
• Kluczowe założenia: Rozdzielczość pozioma: 2560px; Czułość: 30cm/360.
• Warunek brzegowy: Ten model oblicza matematyczny limit, aby uniknąć pomijania pikseli; nie uwzględnia indywidualnych różnic w sterowaniu silnikiem.

Parametr	Wartość	Jednostka	Uzasadnienie
Rozdzielczość	2560	px	Standardowa rozdzielczość pozioma 1440p
FOV	103	deg	Standardowe ustawienie FPS
Czułość	30	cm/360	Preferencja wysokiej czułości na końcówce palca
Minimalne DPI	~1550	DPI	Obliczone, aby zapobiec aliasingowi

Jeśli COG jest przesunięty względem środka, użytkownik może doświadczyć „przechyłu do przodu” lub „ciągnięcia do tyłu”, co utrudnia utrzymanie submilimetrowej spójności wymaganej dla śledzenia przy 1550+ DPI.

Przewodnik wdrożeniowy: przesunięcie o 20 mm

Jeśli ustaliłeś, że twoja mysz kwalifikuje się do regulacji środka ciężkości (COG), postępuj zgodnie z tymi technicznymi krokami opartymi na typowych wzorcach z naszego warsztatu naprawczego.

1. Mapowanie wewnętrzne i odstępy

Najważniejszym ograniczeniem jest zachowanie 3 mm odstępu od głównej płytki PCB i zespołu czujnika. Zakłócenia elektromagnetyczne (EMI) z obwodu ochronnego baterii mogą czasami powodować przerwy podczas szybkich ruchów, jeśli bateria jest umieszczona bezpośrednio nad MCU lub anteną.

2. Wybór odpowiedniego kleju

Częstym błędem, który widzimy w modyfikacjach przesyłanych przez społeczność, jest używanie standardowej taśmy dwustronnej. Myszy gamingowe są narażone na ciągłe mikrowibracje i przyspieszenia wysokiego G (często przekraczające 40G do 60G w nowoczesnych czujnikach). Zalecamy taśmę piankową dwustronną klasy przemysłowej, szczególnie z podkładem 3M VHB. Zapewnia ona niezawodne przyleganie i lekki efekt tłumienia bez dodawania znacznej masy.

3. Prowadzenie kabli i bezpieczeństwo

Przesuwając baterię 500mAh do przodu, oryginalne kable JST mogą być zbyt długie lub zbyt krótkie. Zawsze prowadź kable wzdłuż naturalnych wewnętrznych kanałów myszy. Jeśli kable są zbyt długie, nie zwijaj ich w pobliżu czujnika; tworzy to lokalne pole magnetyczne, które może zakłócać deskryptory raportów USB HID, jeśli ekranowanie jest słabe.

Częstotliwość odpytywania i dynamika baterii

Wchodząc w erę częstotliwości odpytywania 8000Hz (8K), zarządzanie baterią staje się jeszcze bardziej krytyczne. Przy 8000Hz odstęp między odpytywaniem wynosi zaledwie 0,125 ms. Aby utrzymać tę przepustowość, procesor systemu musi bardzo często przetwarzać przerwania.

W naszym modelu scenariusza bateria 500mAh przy częstotliwości odpytywania 4k zapewnia około 22 godziny pracy (zakładając całkowity pobór prądu około 19mA). Jeśli zmodyfikujesz mysz, aby używała częstotliwości odpytywania 8k, czas pracy może spaść nawet o 75-80%. Przenosząc baterię, upewnij się, że nowe położenie nie blokuje portu ładowania USB-C ani nie uniemożliwia użycia wysokiej jakości kabli, takich jak ATTACK SHARK C01 Ultra, które są zaprojektowane dla integralności danych 8K.

Podsumowanie logiki: Nasze oszacowanie czasu pracy wynoszącego 22 godziny opiera się na liniowym modelu rozładowania (Pojemność × Wydajność / Obciążenie prądem). Zakładamy 85% wydajności dla standardowej chemii litowej. Rzeczywiste wyniki mogą się różnić w zależności od wzorców aktywacji czujnika i temperatury otoczenia.

Weryfikacja i kalibracja po modyfikacji

Gdy bateria jest już zabezpieczona w nowej, przesuniętej do przodu pozycji, musisz zweryfikować równowagę i działanie sensora.

Metoda poziomowania

Umieść mysz z powrotem na linijce. Punkt równowagi powinien teraz znajdować się dokładnie nad lub nieco przed soczewką sensora. Ten „neutralny” środek ciężkości pozwala na pionowe podnoszenie myszy bez przechylania przodu lub tyłu, co jest kluczowe dla utrzymania spójnego profilu opóźnień NVIDIA Reflex. Jeśli mysz się przechyla, sensor może „widzieć” podkładkę pod kątem podczas fazy podnoszenia/opuszczania, co prowadzi do błędów śledzenia na osi Z.

Weryfikacja na poziomie oprogramowania

Po fizycznej modyfikacji zalecamy wykonanie testu dokładności śledzenia za pomocą narzędzia takiego jak NVIDIA LDAT. Chociaż mod jest mechaniczny, sposób, w jaki twoja ręka współdziała z sensorem, ulega zmianie. Sprawdź:

• Drgania: Upewnij się, że bateria nie wibruje w obudowie.
• Stabilność odpytywania: Użyj analizatora protokołu USB lub internetowego narzędzia do sprawdzania odpytywania, aby upewnić się, że odstępy 0,125 ms (dla 8K) lub 1,0 ms (dla 1K) pozostają stałe.

Zaufanie, bezpieczeństwo i zgodność z przepisami

Modyfikacja wewnętrznej elektroniki wiąże się z obsługą baterii litowo-jonowych, które podlegają surowym normom bezpieczeństwa. Według CPSC, awarie związane z bateriami są główną przyczyną wycofywania elektroniki konsumenckiej z rynku.

• Integralność baterii: Nigdy nie używaj baterii, która wykazuje oznaki puchnięcia lub przebicia. Upewnij się, że bateria używana w twoim modzie spełnia wymagania testów transportowych UN 38.3 oraz norm bezpieczeństwa IEC 62133.
• Zgodność z FCC: Modyfikacje DIY technicznie unieważniają certyfikat FCC ID urządzenia, ponieważ zmiany w wewnętrznym ekranowaniu lub rozmieszczeniu komponentów mogą zmienić charakterystyki RF (częstotliwości radiowej).
• Zarządzanie ciepłem: Upewnij się, że bateria nie jest umieszczona w miejscu narażonym na nadmierne ciepło pochodzące od MCU lub wysokointensywnych diod RGB.

Podsumowanie zysków wydajności

Na podstawie naszego modelowania użytkownika konkurencyjnego korzystającego z końcówki palca, przejście do neutralnego środka ciężkości zapewnia mierzalną zmianę w obsłudze.

Metryczny	Przed modyfikacją (ciężar z tyłu)	Po modyfikacji (neutralny środek ciężkości)	Wpływ
Przechylenie przy podniesieniu	Znaczący (~5-8 stopni)	Minimalny (<1 stopień)	Poprawiona stabilność osi Z
Siła szczypania	Wyższy (aby przeciwdziałać momentowi z tyłu)	Optymalizowany	Zmniejszone zmęczenie palców
Precyzja szybkiego ruchu	Efekt wahadła przy zatrzymaniach	Liniowe hamowanie	Bardziej spójne „flick-to-stop”
Moment obrotowy przy 20 mm	~240g·mm (z tyłu)	~0g·mm (względem czujnika)	Wyrównanie biomechaniczne

Uwaga dotycząca modelowania (parametry odtwarzalne)

Aby zapewnić przejrzystość naszych ustaleń, podajemy następujące parametry użyte w modelowaniu scenariusza dla tego artykułu. Jest to model deterministyczny, a nie kontrolowane badanie kliniczne.

Parametr	Wartość	Jednostka	Uzasadnienie
Długość dłoni (P95)	21.5	cm	Baza danych ANSUR II
Waga baterii	12	g	Standardowa bateria LiPo 500mAh
Odległość przesunięcia	20	mm	Typowy limit wewnętrznej przestrzeni
Częstotliwość odpytywania	4000	Hz	Standard konkurencyjny
Sprawność rozładowania	0.85	stosunek	Standardowa heurystyka Li-ion

Warunki brzegowe:

1. Model zakłada sztywną obudowę myszy; nie uwzględnia ugięcia obudowy.
2. Zakłócenia EMI szacowane są na podstawie odległości 3 mm; indywidualne ekranowanie PCB może się różnić.
3. Obliczenia momentu obrotowego zakładają statyczne podniesienie; dynamiczne siły G podczas szybkiego ruchu będą mnożyć te efekty.

Rozumiejąc fizykę swojego urządzenia peryferyjnego, możesz wyjść poza ogólne ustawienia i dostroić sprzęt do swoich indywidualnych cech biomechanicznych. Przemieszczenie baterii to zaawansowana metoda osiągnięcia „idealnej” równowagi, której często brakuje w gotowych myszach. Aby dowiedzieć się więcej o wewnętrznych regulacjach, zobacz nasz przewodnik DIY Tuning: Przesuwanie wewnętrznej wagi dla niestandardowego odczucia myszy.

---

Zastrzeżenie: Ten artykuł ma charakter informacyjny. Wewnętrzne modyfikacje urządzeń elektronicznych niosą ryzyko pożaru, obrażeń i uszkodzenia mienia. Otwarcie myszy unieważni gwarancję producenta. Zawsze skonsultuj się z profesjonalistą, jeśli nie masz pewności co do obsługi baterii litowo-jonowych lub delikatnej elektroniki.
