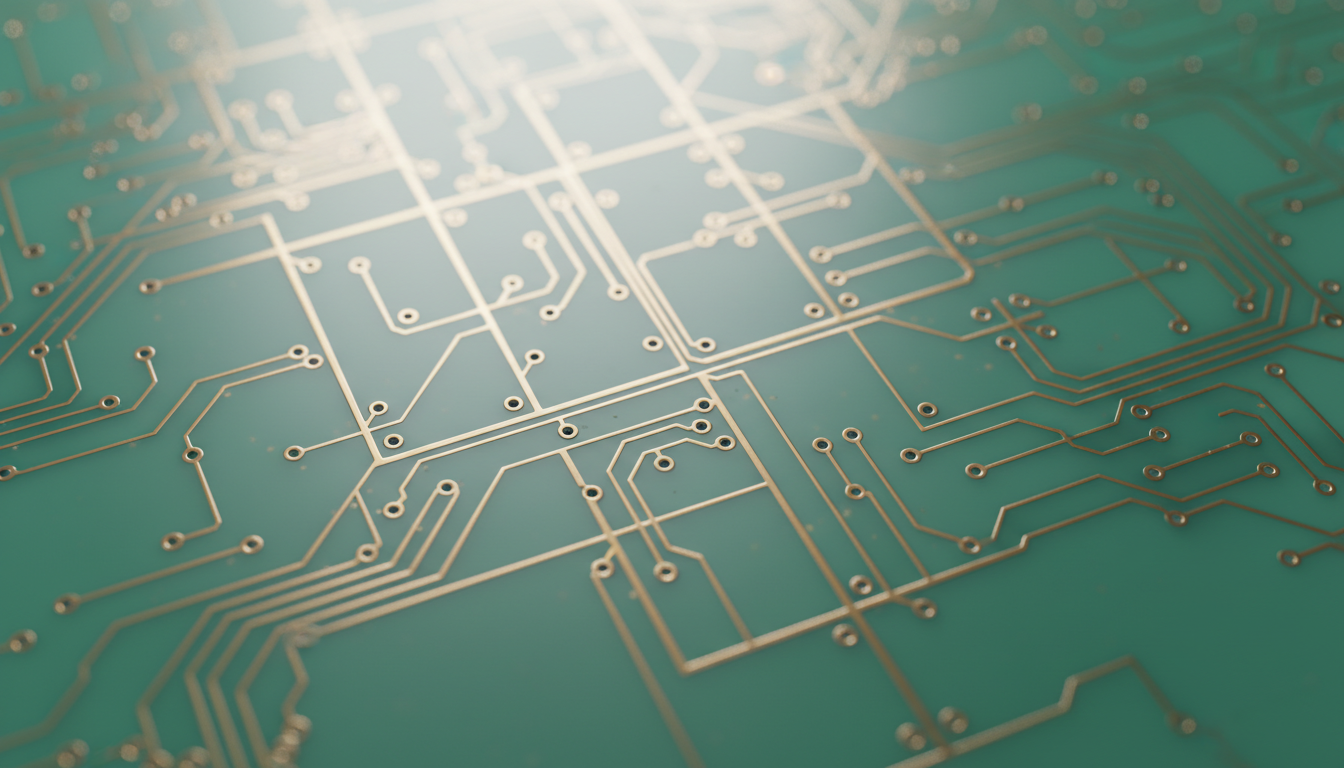

Poza przełącznikiem: jak skanowanie macierzy PCB wpływa na opóźnienia
W dążeniu do konkurencyjnej wydajności w grach mechaniczny przełącznik często przyciąga większość uwagi marketingowej. Jednak dla technicznie zorientowanych graczy i entuzjastów niestandardowych klawiatur przełącznik jest jedynie fizyczną bramą do znacznie bardziej złożonego elektronicznego potoku. Całkowite opóźnienie wejścia nie jest pojedynczą wartością określoną przez punkt aktywacji przełącznika, lecz sumą opóźnień obejmujących fizyczny ruch, eliminację drgań styków, odpytywanie USB i – co najważniejsze – częstotliwość skanowania macierzy PCB.
Chociaż wiele wysokowydajnych klawiatur obecnie oferuje częstotliwości odpytywania 8000Hz, powszechny techniczny wąski gardło pozostaje ukryte: częstotliwość skanowania macierzy. Jeśli klawiatura odpyta magistralę USB z częstotliwością 8000Hz (co 0,125 ms), ale skanuje swoją wewnętrzną macierz klawiszy tylko z częstotliwością 1000Hz (co 1,0 ms), powstaje zator w potoku. Ten artykuł wyjaśnia inżynierię stojącą za skanowaniem macierzy i tłumaczy, dlaczego wewnętrzna logika PCB jest równie ważna jak same przełączniki.
Architektura macierzy klawiatury
Klawiatura nie ma dedykowanego przewodu dla każdego pojedynczego klawisza. Taki projekt wymagałby ponad 100 ścieżek dla standardowego układu TKL, co czyniłoby trasowanie PCB i wymagania dotyczące pinów mikrokontrolera (MCU) zbyt skomplikowanymi. Zamiast tego inżynierowie wykorzystują architekturę opartą na siatce, znaną jako macierz.
W standardowej macierzy klawisze są zorganizowane w wiersze i kolumny. Aby wykryć naciśnięcie klawisza, MCU kolejno „stymuluje” każdy wiersz, przyłożając napięcie, a następnie odczytuje stan każdej kolumny. Jeśli obwód jest zamknięty (klawisz jest naciśnięty), napięcie przepływa z wiersza do kolumny, sygnalizując wejście do kontrolera.
Częstotliwość, z jaką MCU wykonuje pełne przejście przez każdy wiersz i kolumnę, to częstotliwość skanowania macierzy. Zgodnie z definicją klasy USB HID (HID 1.11), szybkość, z jaką dane te są następnie raportowane do komputera, zależy od interwału odpytywania, ale wewnętrzne skanowanie jest głównym źródłem „świeżych” danych.
Ograniczenia warstwy fizycznej: pojemność i przesłuchy
Poza logiką skanowania, fizyczne właściwości ścieżek PCB wprowadzają stałe opóźnienia. Ścieżki PCB mają wrodzoną rezystancję i pojemność, które mogą spowalniać „czas narastania” sygnału (czas, jaki zajmuje napięciu osiągnięcie wykrywalnego progu).
Nasza analiza sugeruje, że pojemność ścieżek PCB i przesłuchy mogą dodać od 0,1 ms do 0,5 ms opóźnienia propagacji sygnału, niezależnie od częstotliwości skanowania. Dzieje się tak, ponieważ szybkie sygnały cyfrowe na sąsiednich ścieżkach mogą na siebie wzajemnie oddziaływać — zjawisko znane jako przesłuch. Inżynierowie minimalizują to, stosując „zasadę 3W” (odstęp ścieżek trzykrotnie większy niż ich szerokość), jak opisano w Przewodniku po przesłuchu PCB. Bez odpowiedniego ekranowania i uziemienia te niedoskonałości warstwy fizycznej mogą objawiać się jako jitter wejściowy.
Paradoks 8000Hz: odpytywanie kontra skanowanie
Przemysłowy trend w kierunku częstotliwości odpytywania 8000Hz wprowadził znaczną rozbieżność w sposobie mierzenia i postrzegania opóźnień. Częstotliwość odpytywania 1000Hz zapewnia interwał 1,0 ms, podczas gdy 8000Hz skraca go do niemal natychmiastowych 0,125 ms. Jednak jeśli częstotliwość skanowania macierzy nie odpowiada tej wartości, wysoka częstotliwość odpytywania w zasadzie „pyta” klawiaturę o aktualizacje częściej, niż klawiatura je generuje.
Dynamika zatrzymania potoku
Gdy interwał odpytywania USB jest krótszy niż interwał skanowania macierzy, system doświadcza „zatrzymania potoku”. Na przykład klawiatura z odpytywaniem 8000Hz, ale tylko 2000Hz skanowaniem macierzy, będzie miała nowe dane do zgłoszenia co 0,5 ms. Oznacza to, że w trzech na cztery odpytywania USB klawiatura wysyła powtarzające się lub „przestarzałe” dane.
Uwaga dotycząca modelowania (analiza zatrzymania potoku): Zaprojektowaliśmy scenariusz dla wysokowydajnej klawiatury gamingowej, aby zilustrować wpływ niezgodnych częstotliwości na opóźnienia.
Parametr Wartość Jednostka Uzasadnienie Częstotliwość odpytywania 8000 Hz Standardowa specyfikacja high-end Częstotliwość skanowania macierzy 2000 Hz Typowe wewnętrzne wąskie gardło Interwał odpytywania 0.125 ms 1 / Częstotliwość odpytywania Interwał skanowania 0.5 ms 1 / Częstotliwość skanowania Teoretyczny jitter 0.375 ms Maksymalny czas oczekiwania na następne skanowanie Warunki brzegowe: To jest deterministyczny model scenariusza, a nie badanie laboratoryjne. Zakłada brak narzutu przetwarzania MCU i idealną synchronizację USB.
W praktyce dobrze dostrojone skanowanie macierzy z częstotliwością 2000Hz i zoptymalizowanym debounce może wydawać się bardziej responsywne niż źle zaimplementowane skanowanie 4000Hz. Wynika to z narzutu przetwarzania i szumów sygnału, które często towarzyszą wyższym częstotliwościom. W grach rytmicznych lub scenariuszach z wysokim APM (akcji na minutę) zmienność interwału skanowania (jitter) poniżej 0,05 ms jest często ważniejsza niż surowy średni czas skanowania, ponieważ stałe odstępy czasowe pozwalają na lepszy rozwój pamięci mięśniowej.
Logika eliminacji drgań i opóźnienie elektroniczne
Przełączniki mechaniczne to urządzenia fizyczne. Gdy metalowe styki wewnątrz przełącznika się zderzają, nie tworzą natychmiast czystego sygnału „włącz”. Zamiast tego „odbija się” lub drga przez kilka milisekund, tworząc serię szybkich sygnałów włącz/wyłącz. Gdyby MCU rejestrował każde odbicie, pojedyncze naciśnięcie klawisza skutkowałoby „szumem” (wpisaniem wielu znaków).
Aby temu zapobiec, oprogramowanie układowe stosuje algorytmy eliminacji drgań. Tradycyjnie algorytmy te dodają stałe opóźnienie — często od 5 ms do 20 ms — aby upewnić się, że sygnał ustabilizował się przed zarejestrowaniem wejścia. Jednak jest to bezpośrednia wymiana na rzecz szybkości.
Optymalizacja eliminacji drgań przez filtrowanie sprzętowe
Zaawansowane projekty PCB mogą zmniejszyć szumy powstałe podczas odbić przełącznika o 60% do 80% dzięki odpowiedniemu uziemieniu i filtrowaniu sprzętowemu. Pozwala to oprogramowaniu układowemu na zastosowanie algorytmu „Eager Debounce”, który natychmiast rejestruje początkowy kontakt, a następnie ignoruje kolejne odbicia przez krótki czas („lockout”).
Poprzez optymalizację warstwy fizycznej, klawiatury wysokiej wydajności mogą osiągać czasy eliminacji drgań (debounce) nawet do 0,1 ms. Skutecznie eliminuje to „fałszywy dylemat” między stabilnością a szybkością. Jak zauważono w Global Gaming Peripherals Industry Whitepaper (2026), kondycjonowanie sygnału na poziomie sprzętowym staje się standardem dla profesjonalnych peryferiów.
Studium przypadku: gracz rytmiczny i Rapid Trigger
Dla konkurencyjnych graczy rytmicznych (np. osu! lub StepMania) najważniejszym czynnikiem opóźnienia jest często czas resetu — czas potrzebny, aby klawisz był gotowy do kolejnego naciśnięcia. Tradycyjne przełączniki mechaniczne mają stały punkt resetu, zwykle około 0,5 mm powyżej punktu aktywacji.
Zaleta efektu Halla (magnetycznego)
Przełączniki efektu Halla, które wykorzystują magnesy i czujniki zamiast fizycznych styków, umożliwiają technologię „Rapid Trigger”. Pozwala to na zresetowanie klawisza w momencie, gdy zaczyna się on podnosić, niezależnie od jego pozycji w zakresie ruchu.
Modelowaliśmy różnicę czasu resetu między standardowym przełącznikiem mechanicznym a przełącznikiem z efektem Halla dla gracza rytmicznego z szybką prędkością podnoszenia palca (~150 mm/s).
Model scenariusza: delta czasu resetu
Zmienna Mechaniczny Efekt Halla (RT) Jednostka Odległość resetu 0.5 0.1 mm Prędkość podnoszenia 150 150 mm/s Czas debounce 5.0 0.0 ms Całkowity czas resetu ~8,33 ~0,67 ms Metodologia: Obliczono za pomocą $t = d/v$. Całkowity czas mechaniczny uwzględnia konserwatywny debounce 5 ms. Efekt Halla zakłada pomijalny debounce dzięki wykrywaniu magnetycznemu. Podsumowanie logiki: Przewaga około 7,6 ms dla efektu Halla to teoretyczne maksimum oparte na tych konkretnych prędkościach podnoszenia. Rzeczywiste korzyści zależą od indywidualnej techniki i częstotliwości odpytywania silnika gry.
Dla gracza operującego w oknach czasowych rzędu 1/1000 sekundy, przewaga 8 ms jest ogromna. Przekłada się to bezpośrednio na czystsze podwójne naciśnięcia i bardziej spójne tempo w szybkich wzorcach. Ten wzrost wydajności jest niezależny od częstotliwości odpytywania USB; wynika bezpośrednio z tego, jak matryca PCB i czujniki obsługują fizyczne wejście.
NKRO, Ghosting i umiejscowienie diod
Częstą frustracją graczy jest "ghosting" — gdy naciśnięcie wielu klawiszy powoduje zarejestrowanie klawisza, który nie został naciśnięty — lub "zacinanie się", gdy dodatkowe klawisze nie są rejestrowane. Często rozwiązuje to N-Key Rollover (NKRO), który pozwala na jednoczesne naciśnięcie wszystkich klawiszy na klawiaturze.
Chociaż wielu uważa, że NKRO to funkcja oprogramowania układowego, jest to zasadniczo wymóg sprzętowy. Każdy przełącznik w matrycy musi być sparowany z diodą. Diody działają jak jednokierunkowe zawory dla prądu, zapobiegając "cofaniu się" prądu przez matrycę i powstawaniu fałszywych sygnałów.
Podczas diagnozowania ghostingu na klawiaturach rzekomo obsługujących NKRO, problem często wynika z niewłaściwego umieszczenia diod lub zimnych lutów na matrycy PCB, a nie z samego kontrolera. Według Mechanical-Keyboard.org, prawidłowo zaimplementowana matryca z diodą na przełącznik jest jedynym sposobem na zapewnienie 100% integralności sygnału podczas złożonych kombinacji wielu klawiszy.
Lista kontrolna wdrożenia dla minimalnej latencji
Aby w pełni wykorzystać wysokowydajną matrycę PCB, cały system musi być zoptymalizowany. Wysokie częstotliwości odpytywania (8000Hz) obciążają przetwarzanie przerwań (IRQ) w komputerze, co może prowadzić do mikroprzycięć, jeśli nie jest odpowiednio zarządzane.
- Bezpośrednie połączenie z płytą główną: Zawsze korzystaj z tylnych portów I/O. Huba USB i przednie złącza panelu dzielą przepustowość i często nie mają odpowiedniego ekranowania potrzebnego dla wysokoczęstotliwościowych pakietów danych 8000Hz.
- Świadomość obciążenia CPU: Odpytywanie 8000Hz zwiększa obciążenie CPU. Upewnij się, że Twój system ma wysoką wydajność pojedynczego rdzenia, aby poradzić sobie z częstotliwością przerwań bez utraty klatek.
- Aktualizacje oprogramowania układowego: Producenci często wydają aktualizacje oprogramowania układowego, aby dostroić szybkość skanowania macierzy lub logikę eliminacji drgań styków. Zawsze sprawdzaj Oficjalne pobieranie sterowników dla swojego modelu, aby mieć pewność, że korzystasz z najbardziej zoptymalizowanej wersji.
- Synergia DPI i częstotliwości odpytywania: Aby nasycić częstotliwość odpytywania 8000Hz, urządzenie wejściowe musi generować wystarczającą ilość danych. W przypadku myszy oznacza to poruszanie się z dużą prędkością lub używanie wyższych ustawień DPI. W przypadku klawiatur oznacza to, że wysoka szybkość skanowania macierzy jest niezbędna.
Podsumowanie techniczne: Niewidzialne wąskie gardło
Opóźnienie w nowoczesnych klawiaturach do gier to problem wielowarstwowy. Podczas gdy fizyczny przełącznik zapewnia dotykowe odczucie, macierz PCB i jej logika skanowania decydują o szybkości i spójności sygnału.
Klawiatura o wysokiej wydajności charakteryzuje się:
- Szybkość skanowania macierzy, która spełnia lub przewyższa częstotliwość odpytywania USB, aby uniknąć zatorów w potoku.
- Optymalizacja trasowania ścieżek na PCB w celu minimalizacji pojemności i przesłuchów (oszczędność 0,1-0,5 ms).
- Filtrowanie sygnału na poziomie sprzętowym, które umożliwia zaawansowane algorytmy eliminacji drgań styków (debounce 0,1 ms).
- Architektura z diodą na przełącznik dla prawdziwego NKRO i integralności sygnału.
Dzięki zrozumieniu tych podstaw elektroniki, gracze mogą wyjść poza marketingowe hasła i wybrać sprzęt, który oferuje prawdziwą przewagę konkurencyjną dzięki doskonałemu inżynierii.
Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Specyfikacje techniczne i wzrost wydajności mogą się różnić w zależności od indywidualnej konfiguracji sprzętowej, wersji oprogramowania układowego oraz techniki użytkownika. Zawsze odwołuj się do oficjalnej dokumentacji producenta w celu uzyskania informacji o bezpieczeństwie i gwarancji.
