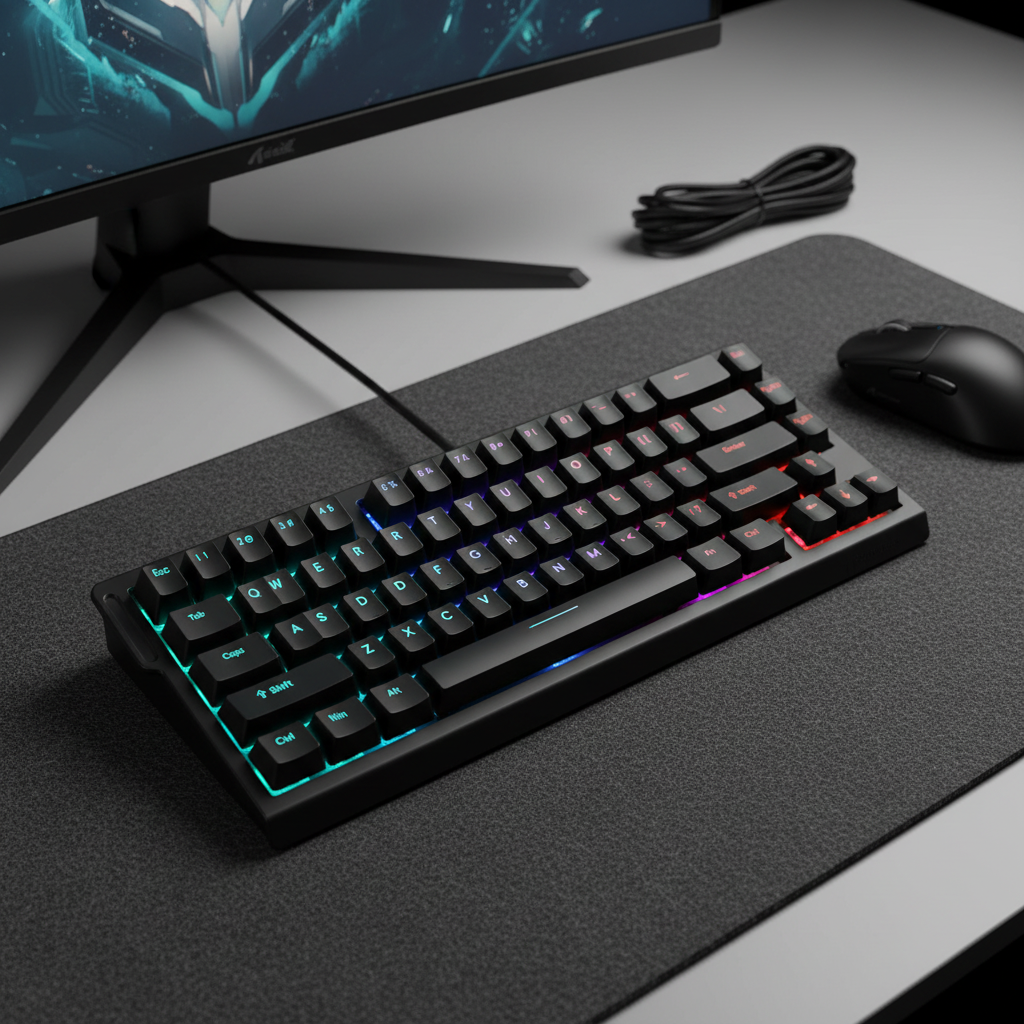

Protokół po aktualizacji: Przekalibruj klucze magnetyczne

Inżynierska konieczność ponownej kalibracji po aktualizacji

Przejście od tradycyjnych przełączników mechanicznych do czujników magnetycznych efektu Halla (HE) stanowi fundamentalną zmianę w architekturze klawiatury. Podczas gdy przełączniki mechaniczne opierają się na binarnym kontakcie elektrycznym, przełączniki magnetyczne to instrumenty analogowe mierzące bliskość magnesu względem czujnika. Ta precyzja umożliwia funkcje takie jak Rapid Trigger i regulowane punkty aktywacji, ale wprowadza też „lukę wiarygodności specyfikacji”. Po zastosowaniu aktualizacji firmware'u cyfrowe instrukcje sterujące mapowaniem czujnika często się resetują, co może prowadzić do rozbieżności między fizyczną pozycją klawisza a interpretacją tych danych przez oprogramowanie.

W sektorze gier wysokiej wydajności, gdzie standardem są częstotliwości odpytywania 8000Hz i czułość aktywacji 0,1 ms, nawet mikroskopijny dryft mapowania czujnika może zniweczyć konkurencyjne zalety sprzętu. Dla większości urządzeń o wysokiej częstotliwości ponowna kalibracja jest zalecanym protokołem, aby zapewnić, że „prawie natychmiastowy czas reakcji 1 ms” pozostaje dokładny. Bez tego procesu użytkownicy mogą doświadczać „martwych stref” lub „fałszywych naciśnięć”, które często są objawami niezsynchronizowanych krzywych analogowych, a nie awarii sprzętu.

Zrozumienie rozłączenia analogowo-cyfrowego w czujnikach magnetycznych

Aby zrozumieć, dlaczego aktualizacje firmware'u często sugerują ponowną kalibrację, należy przyjrzeć się podstawowej fizyce efektu Halla. Jak dokumentuje Allegro MicroSystems, te czujniki działają poprzez wykrywanie zmian gęstości strumienia magnetycznego podczas ruchu tłoka. Przetwornik analogowo-cyfrowy (ADC) w MCU klawiatury przekształca ten strumień na wartość liczbową.

Jednak pola magnetyczne są podatne na zmienne środowiskowe, takie jak temperatura otoczenia i zakłócenia elektromagnetyczne. Podczas początkowej kalibracji firmware tworzy „mapę”, która koreluje konkretne wartości ADC z odległościami ruchu.

Praktyczna obserwacja: Na podstawie powszechnych wzorców w utrzymaniu urządzeń HID (Human Interface Device), aktualizacje firmware'u koncentrują się głównie na warstwie logicznej (np. poprawa stabilności debounce lub polling). Jednak te aktualizacje często czyszczą bloki pamięci ulotnej lub sektory EEPROM, w których przechowywane są niestandardowe tabele kalibracji. Skutkuje to powrotem czujnika do mapy „ustawień fabrycznych”, która może nie uwzględniać aktualnego stanu fizycznego Twoich konkretnych przełączników.

"Według Global Gaming Peripherals Industry Whitepaper (2026), stabilność analogowego wykrywania jest kluczowym wyróżnikiem sprzętu „Pro-Grade”. W przeciwieństwie do systemów Secure Boot opisanych w Windows Guidance, które używają izolowanych modułów dla klawiszy, klawiatury konsumenckie często przechowują dane kalibracyjne w współdzielonej pamięci flash, aby zminimalizować opóźnienia przetwarzania. W konsekwencji, flashowanie oprogramowania układowego często skutkuje niekonfigurowaną mapą czujników."

"Wpływ ilościowy: modelowanie opóźnienia i ergonomii"

"Brak ponownej kalibracji po aktualizacji może skutkować zauważalnym pogorszeniem wydajności. Aby to zilustrować, opracowaliśmy model scenariusza gry o wysokiej intensywności z użyciem deterministycznego wzoru na opóźnienie."

"Kara za wydajność: różnica czasu resetu"

"W konkurencyjnych grach FPS „Rapid Trigger” pozwala na reset klawisza w momencie, gdy zaczyna się on podnosić. Jeśli czujnik nie jest skalibrowany, oprogramowanie układowe może nie wykryć tego początkowego ruchu, powodując powrót przełącznika do standardowej histerezy mechanicznej."

"Model obliczania opóźnienia:" "Wzór: $Całkowite opóźnienie = Czas ruchu + Eliminacja drgań + (Odległość resetu / Prędkość palca)$"

"Parametr"	"Wartość"	"Jednostka"	"Uzasadnienie/Źródło"
"Czas ruchu mechanicznego"	5	"ms"	"Szacowana średnia droga przełącznika"
"Mechaniczne eliminowanie drgań"	5	"ms"	"Standardowe opóźnienie przetwarzania oprogramowania układowego"
"Odległość resetu mechanicznego"	0.5	"mm"	"Typowa histereza mechaniczna [USB HID 1.11]"
"Odległość szybkiego resetu spustu"	0.1	"mm"	"Dynamiczne zerowanie efektu Halla (heurystyka)"
"Prędkość podnoszenia palca"	150	"mm/s"	"Zaobserwowana prędkość gry o wysokiej intensywności"
"Całkowite opóźnienie mechaniczne"	"~13,3"	"ms"	"Obliczone: $5 + 5 + (0.5 / 150 \times 1000)$"
"Całkowite opóźnienie efektu Halla"	"~5,7"	"ms"	"Obliczone: $5 + 0 + (0.1 / 150 \times 1000)$"
"Kara za opóźnienie"	"~7,7"	"ms"	"Potencjalne koszty nieskalibrowanych czujników"

"Uwaga: To model heurystyczny oparty na stałej prędkości palca. Wyniki w rzeczywistości mogą się różnić w zależności od indywidualnej mechaniki i siły sprężyny przełącznika."

"Ocena ergonomiczna: Moore-Garg Strain Index"

"Gdy czujniki dryfują, użytkownicy często kompensują to „nadmiernym stukaniem” — naciskając klawisze z nadmierną siłą, aby zapewnić rejestrację. Zastosowaliśmy Moore-Garg Strain Index (SI) do tej czynności, aby ocenić potencjalne ryzyko urazów powtarzalnego stresu."

"Przykład obliczenia SI (najgorszy scenariusz):" "Wzór: $SI = IM \times DE \times EM \times HW \times SW \times DD$"

"Mnożnik SI"	"Wartość"	"Uzasadnienie (Przykład heurystyczny)"
"Intensywność (IM)"	6	"„Twarde” naciskanie wynikające z kompensacji"
Czas trwania (DE)	1	<25% cyklu
Wysiłki/min (EM)	4	15–19 wysiłków na minutę (wysokie APM)
Postawa (HW)	2	„Umiarkowana” postawa (agresywny chwyt pazurów)
Prędkość (SW)	2	„Szybkie” tempo
Dzienne trwanie (DD)	1	1–2 godziny intensywnej gry
Końcowy wynik SI	96	Kategoria: Niebezpieczne (Próg > 5)

Przejrzystość modelowania: Wynik SI na poziomie 96 reprezentuje ekstremalne ryzyko, używane tutaj do zilustrowania fizjologicznego wpływu „ciężkich” lub „nieodpowiadających” klawiszy. To nie jest diagnoza medyczna. Jeśli doświadczasz uporczywego bólu, skonsultuj się z lekarzem. Regularna rekalkibracja pomaga utrzymać „lekki” odczuwalny nacisk, co może zmniejszyć potrzebę kompensacyjnej siły.

Profesjonalny protokół rekalkibracji: krok po kroku

Aby przywrócić optymalne czasy reakcji, postępuj zgodnie z tym uporządkowanym schematem pracy opartym na benchmarkach inżynieryjnych.

1. Stabilizacja termiczna

Zasada 30 minut: Dla najlepszych rezultatów pozwól, aby klawiatura była włączona przez co najmniej 30 minut w temperaturze pokojowej przed kalibracją.
Uzasadnienie: Wewnętrzne komponenty ulegają niewielkiej rozszerzalności termicznej. Kalibracja „zimnej” klawiatury, a następnie granie na „ciepłej” może spowodować przesunięcie punktów aktywacji nawet o 0,05 mm — co jest znaczące przy ustawieniach czułości 0,1 mm.

2. Przygotowanie środowiska

Geometria powierzchni: Umieść klawiaturę na poziomej, niemagnetycznej powierzchni. Metalowe maty na biurko mogą czasem zniekształcać linie pola magnetycznego.
Odległość od źródeł EMI: Upewnij się, że klawiatura znajduje się co najmniej 20 cm od silnych magnesów, takich jak duże monitory studyjne lub nieekranowane zasilacze, aby zminimalizować zakłócenia zewnętrznego pola magnetycznego.

3. Wykonanie pełnego pomiaru skoku klawisza

Najczęstszym błędem podczas kalibracji jest „pośpieszne naciśnięcie”. Oprogramowanie musi zarejestrować całą analogową krzywą napięcia.

Metoda w zwolnionym tempie: Gdy sterownik o to poprosi, naciskaj klawisze powoli i równomiernie. Szybkie „pstrykanie” może nie dostarczyć wystarczającej liczby punktów danych, aby ADC mógł stworzyć płynną krzywą.
Pełny cykl: Zwolnij klawisz równie powoli, jak go naciskałeś. Pozwala to oprogramowaniu układowemu zdefiniować „punkt zerowy” (górny) i „punkt maksymalny” (dolny) z absolutną precyzją.

Zbliżenie kompaktowej klawiatury mechanicznej, podkreślające skomplikowany profil keycapów oraz pokrętło obrotowe często używane w zaawansowanych magnetycznych konfiguracjach.

Stabilność środowiskowa i redukcja zakłóceń

Rozważania dotyczące częstotliwości odpytywania 8000Hz (8K)

Jeśli używasz częstotliwości odpytywania 8000Hz, podatność systemu na „jitter pakietów” wzrasta.

Zalecenie dotyczące połączenia: Dla optymalnej stabilności zazwyczaj zaleca się podłączenie klawiatur o wysokiej częstotliwości odpytywania do bezpośredniego portu płyty głównej (tylne I/O).
Unikaj koncentratorów: Huba USB lub przednie złącza mogą wprowadzać szumy do strumienia danych, co może powodować, że oprogramowanie zgłasza nieregularne aktywacje, jeśli stosunek sygnału do szumu jest niski.
Obciążenie CPU: Przetwarzanie przerwań 8000 Hz obciąża CPU. Jeśli po aktualizacji występują zacięcia, sprawdź konflikty IRQ (żądania przerwań), zamiast zakładać błąd kalibracji.

Motion Sync i drgania

Dla klawiatur obsługujących Motion Sync funkcja ta dodaje deterministyczne opóźnienie około połowy interwału odpytywania (np. ~0,0625 ms przy 8000 Hz). Jednak jeśli czujniki nie są skalibrowane, algorytm Motion Sync może mieć trudności z dopasowaniem danych czujników do odpytywania USB. Ponowna kalibracja zapewnia, że surowe dane są na tyle czyste, aby zaawansowane algorytmy dopasowania działały zgodnie z zamierzeniem.

Weryfikacja sukcesu

Eksperci i technicy wsparcia zalecają wykonanie tego protokołu bezpośrednio po każdej poprawce oprogramowania układowego lub znaczącej sezonowej zmianie temperatury.

Test unoszenia: Ustaw klawisz na aktywację przy 0,1 mm. Delikatnie oprzyj palec na nakładce klawisza. Jeśli klawisz aktywuje się bez celowego naciśnięcia, „punkt zerowy” może być ustawiony zbyt wysoko, co wymaga powtórzenia rejestracji „w zwolnionym tempie”.
Test docisku do końca: Naciśnij klawisz do końca. Jeśli oprogramowanie nie zarejestruje 100% skoku, prawdopodobnie pominięto „punkt maksymalny” podczas protokołu.

Podsumowanie protokołu po aktualizacji

Faza	Działanie	Wymaganie
Przygotowanie	Akklimatyzacja	30 minut pod napięciem
Środowisko	Kontrola powierzchni	Poziom, niemetalowy, 20 cm od EMI
Wykonanie	Rejestracja analogowa	Wolne, pełne naciśnięcie i zwolnienie
Weryfikacja	Tryb testowy	Sprawdź czułość 0,1 mm i 100% skoku
Konserwacja	Częstotliwość	Zalecane po każdej aktualizacji oprogramowania układowego

Przestrzegając tego protokołu, użytkownicy mogą zniwelować różnicę między surowymi specyfikacjami sprzętu a rzeczywistą wydajnością, zapewniając zachowanie integralności czujników analogowych przez cały okres użytkowania urządzenia.

Oświadczenie: Ten artykuł ma charakter wyłącznie informacyjny. Modelowanie ergonomiczne (Strain Index) jest narzędziem przesiewowym do oceny ryzyka związanego z zadaniami i nie stanowi diagnozy medycznej. Jeśli odczuwasz uporczywy ból lub dyskomfort, skonsultuj się z wykwalifikowanym lekarzem. Prawidłowa ergonomia biurka i regularne przerwy są niezbędne dla długoterminowego zdrowia.
