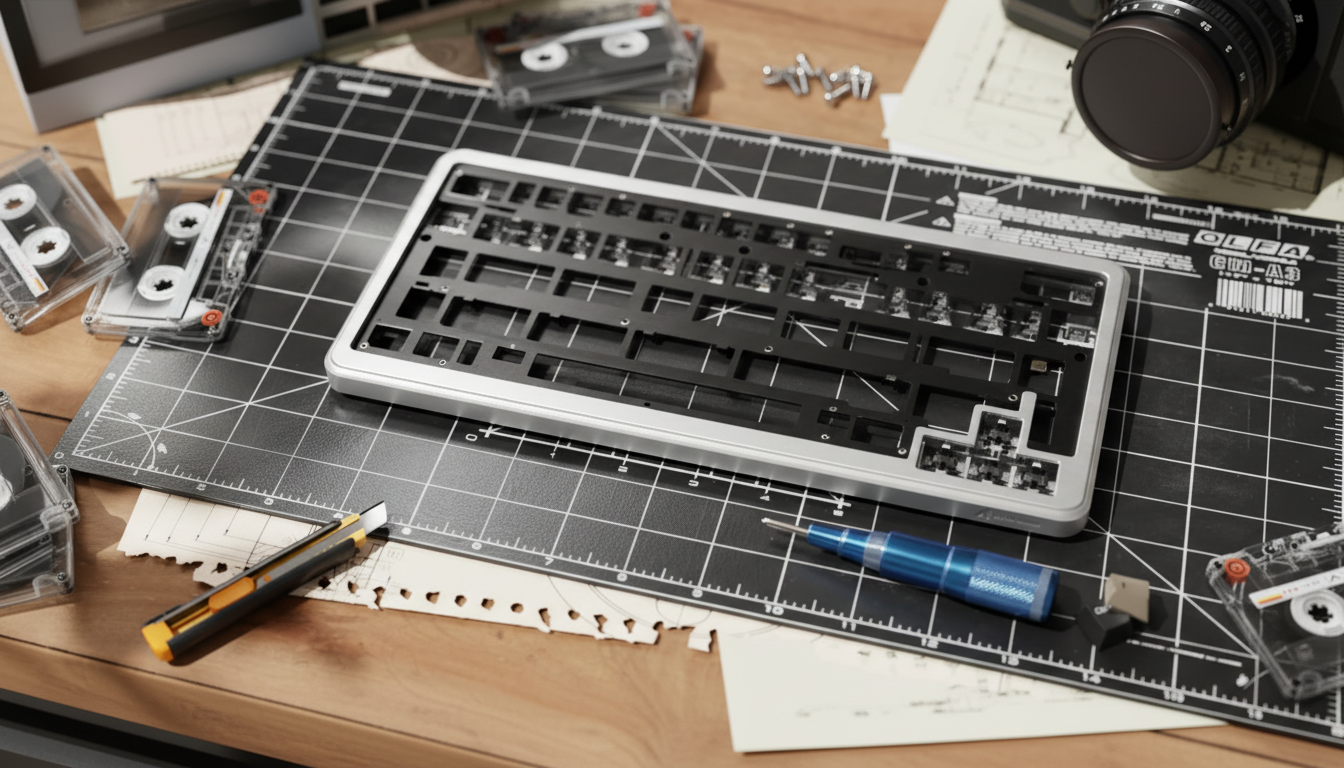

Naprawa startych gwintów w miękkich aluminiowych obudowach klawiatury

Strukturalna podatność wysokiej klasy aluminiowych klawiatur

Dla entuzjastów klawiatur mechanicznych, obudowa z aluminium obrabiana CNC stanowi szczyt jakości wykonania. Jednak sam materiał, który zapewnia pożądaną wagę i charakterystyczny, „thocky” profil dźwiękowy — zwykle aluminium serii 6063 lub 6061 — stanowi specyficzne wyzwanie inżynieryjne: jest to metal stosunkowo miękki. Na podstawie naszych doświadczeń w serwisie zauważyliśmy, że najczęstszą awarią strukturalną w wysokiej klasy konstrukcjach nie jest pęknięta obudowa ani uszkodzony PCB, lecz katastrofalne starty gwintów wewnętrznych śrub.

Problem ten zwykle pojawia się podczas ostatniego etapu dokręcania „na styk”. Wielu konstruktorów, kierując się chęcią uzyskania idealnie sztywnego montażu, nieświadomie przekracza granicę plastyczności materiału. Podczas gdy standardowa śruba M2.5 w obudowie klawiatury może mieć dopuszczalny moment dokręcania 0,2–0,3 N·m, zastosowanie nawet 0,5 N·m może zerwać delikatne wewnętrzne gwinty aluminiowe. Według Mountz Torque, przekroczenie tych limitów stwarza ryzyko natychmiastowej deformacji gwintów, prowadząc do luźnego dopasowania, które osłabia zarówno integralność konstrukcyjną klawiatury, jak i jej spójność akustyczną.

Zrozumienie, jak diagnozować, naprawiać i zapobiegać tym uszkodzeniom, jest kluczowe dla utrzymania długoterminowej wartości sprzętu. Ten przewodnik dostarcza technicznych podstaw do przywracania startych gwintów za pomocą metod chemicznych i mechanicznych.

Fizyka uszkodzenia gwintów w aluminium serii 6000

Większość wysokiej klasy obudów klawiatur wykorzystuje Aluminium EN AW-6063 ze względu na doskonałe właściwości wykończeniowe i odporność na korozję. Jednak w porównaniu do 6061-T6, 6063 jest znacznie miększe.

Gdy dokręcasz śrubę ze stali nierdzewnej w aluminiowym kołnierzu, łączysz dwa materiały o znacznie różnej twardości. Jeśli śruba zostanie dokręcona zbyt mocno, twardsze gwinty stalowe działają jak tokarka, wycinając miększy aluminium. Proces ten jest często nasilany przez cienkościenną konstrukcję „kołnierzy” klawiatury (cylindryczne wypustki, w których osadzone są gwinty).

Czynnik ryzyka zatarcia

Nieoczywistym błędem w społeczności jest wielokrotne wykręcanie i ponowne wkręcanie śrub. Według Velocity Bolting, kontakt stali nierdzewnej z aluminium charakteryzuje się wysokim współczynnikiem zacierania. Za każdym razem, gdy śruba jest wykręcana, mikroskopijne ilości aluminium mogą „zimno zespawać się” z gwintami stalowymi. Po trzeciej lub czwartej sesji modyfikacji ryzyko zacięcia się śruby lub zniszczenia otworu rośnie wykładniczo.

Heurystyki diagnostyczne: Test półobrotu

Przed podjęciem decyzji o naprawie mechanicznej musisz ocenić stopień uszkodzenia. Korzystamy z niezawodnej heurystyki terenowej zwanej „Testem półobrotu”, aby określić wykonalność różnych metod naprawy.

1. Etap 1 (częściowe uszkodzenie): Jeśli śruba napotyka początkowy opór, ale można ją obrócić jeszcze o 180 stopni (pół obrotu) używając tylko lekkiego nacisku palcem na śrubokręt, wewnętrzne gwinty są zdeformowane, ale nie całkowicie usunięte. W takim przypadku naprawa chemiczna jest często możliwa.
2. Etap 2 (katastrofalna awaria): Jeśli śruba obraca się swobodnie o pełne 360 stopni bez „złapania” lub wzrostu oporu, gwinty zostały całkowicie zerwane. Wymaga to mechanicznego wkładu lub całkowitego ponownego gwintowania otworu na większy rozmiar.

Podsumowanie logiki: Ta heurystyka opiera się na powszechnych wzorcach obserwowanych podczas obsługi gwarancyjnej i sesji napraw prowadzonych przez społeczność. Służy jako szybkie narzędzie do wstępnej oceny, a nie jako pomiar laboratoryjny.

Interwencja chemiczna: wysokowytrzymałe anaerobowe środki do blokowania gwintów

W przypadku uszkodzeń Etapu 1 nie zawsze trzeba wiercić w drogiej obudowie. Wysokowytrzymałe anaerobowe środki do blokowania gwintów, takie jak Loctite 638, mogą być użyte do „odbudowy” połączenia między śrubą a ścianą otworu.

W przeciwieństwie do standardowego niebieskiego środka do blokowania gwintów stosowanego przeciw drganiom, wysokowytrzymałe związki zatrzymujące są zaprojektowane do wypełniania szczelin i utwardzania się w twardy plastik, który łączy się z metalem. Na podstawie naszych modeli scenariuszy, prawidłowo zastosowane związki anaerobowe mogą przywrócić około 80–90% oryginalnej wytrzymałości gwintu w częściowo uszkodzonych otworach.

Naprawa chemiczna krok po kroku:

• Odtłuszczanie: Użyj 99% alkoholu izopropylowego, aby usunąć wszystkie fabryczne oleje z otworu i śruby.
• Aplikacja: Nałóż malutką kroplę związku na gwinty śruby, nie do otworu. Zapobiega to „blokadzie hydraulicznej”, gdzie ciecz uniemożliwia prawidłowe osadzenie śruby.
• Czas utwardzania: Pozwól na pełne 24 godziny, aby związek osiągnął maksymalną wytrzymałość. Nie używaj klawiatury w tym czasie, ponieważ mikrowibracje mogą zakłócić łańcuchy polimerowe.

Wkładki mechaniczne: Helicoile kontra Timeserty

Gdy test „Półobrotu” wykazuje uszkodzenia Etapu 2, profesjonalnym rozwiązaniem są wkładki mechaniczne. Jednak w świecie klawiatur istnieje istotna „pułapka”: Grubość bossa.

Według badań dotyczących uchwytów aluminiowych do klawiatur, 90% obudów dla entuzjastów ma grubość bossów między 1,5 mm a 3 mm. Standardowe wkładki Helicoil dla śrub M2 lub M2.5 zwykle wymagają minimalnej głębokości montażu 4–6 mm. Próba instalacji standardowej długości Helicoila w cienkiej obudowie klawiatury spowoduje, że wkładka wystanie przez spód obudowy lub nie zostanie prawidłowo osadzona.

Metoda Helicoil (dla grubych podstaw)

Jeśli obudowa ma odpowiednią głębokość (np. ciężka podstawa zintegrowana z obciążnikiem), Helicoile są doskonałe, ponieważ zastępują miękkie aluminium sprężyną ze stali nierdzewnej.

• Porada eksperta: Przy gwintowaniu nowego otworu pod Helicoil używaj płynu do gwintowania o wysokiej smarności, takiego jak siarkowane oleje tłuszczowe. Zmniejsza to ryzyko „rozdzierania” aluminium, co jest częste przy gwintowaniu na sucho.

Metoda Timesert/Tuleja gwintowana

Dla cieńszych elementów często preferuje się solidną tuleję gwintowaną (taką jak Timesert), choć wymaga to większego usunięcia materiału. Krytycznym, często pomijanym krokiem jest usuwanie zadziorów po instalacji. Po włożeniu tulei często powstaje lekko uniesiona krawędź. Nawet 0,1 mm wystająca krawędź może uniemożliwić idealne osadzenie PCB klawiatury. To przesunięcie jest szczególnie problematyczne w wysokowydajnych konfiguracjach z przełącznikami Hall Effect, gdzie nawet ułamek milimetra zmiany odległości może zmienić odczyty strumienia magnetycznego i punkty aktywacji.

Wpływ niestabilności konstrukcyjnej na wydajność

Dlaczego uszkodzony gwint śruby ma znaczenie wykraczające poza estetykę? W erze wysokowydajnych peryferiów sztywność konstrukcyjna jest wymogiem wydajności.

Weźmy pod uwagę profesjonalnego gracza esportowego używającego klawiatury z technologią Hall Effect Rapid Trigger. Te czujniki opierają się na precyzyjnych odległościach między magnesem w przełączniku a czujnikiem na PCB. Jeśli śruba obudowy jest uszkodzona, PCB może się lekko uginać lub przesuwać podczas intensywnych sesji gry.

Modelowanie różnicy opóźnień

Podczas intensywnej gry zaprojektowaliśmy model wpływu niestabilności PCB na czasy resetu efektu Halla. Luźna PCB może wprowadzać zmienny "szum ruchu", potencjalnie niwelując przewagę ~7,2 ms opóźnienia, którą przełączniki efektu Halla zazwyczaj mają nad standardowymi przełącznikami mechanicznymi (5,2 ms vs 12,3 ms całkowitego opóźnienia w zoptymalizowanych warunkach).

Parametr	Wartość	Jednostka	Uzasadnienie
Prędkość podnoszenia palca	150	mm/s	Szybkie podnoszenie w rozgrywkach konkurencyjnych
Odległość resetu mechanicznego	0.5	mm	Standardowa histereza przełącznika
Odległość resetu efektu Halla	0.1	mm	Ustawienie szybkiego wyzwalania
Tolerancja ugięcia PCB	< 0,05	mm	Wymagane dla dokładności czujnika

Uwaga metodologiczna: To deterministyczny model scenariusza oparty na kinematyce i specyfikacjach czujników. Zakłada stałą prędkość podnoszenia i nie uwzględnia zmiennego jittera MCU.

Zapobieganie: lepsze niż leczenie

Aby uniknąć potrzeby takich skomplikowanych napraw, entuzjaści powinni stosować profesjonalne standardy montażu:

1. Używaj wkrętaka momentowego: Zainwestuj w wkrętak momentowy o niskim zakresie (0,1–0,6 N·m). Ustaw go na 0,2 N·m dla śrub M2 i 0,25 N·m dla M2,5. Eliminuje to zgadywanie przy "ostatecznym dokręceniu".
2. Metoda "Back-Turn": Przy wkręcaniu śruby najpierw obracaj ją przeciwnie do ruchu wskazówek zegara, aż poczujesz lekki "klik". Zapewnia to, że śruba osadza się w istniejącym torze gwintu i zapobiega przekręcaniu gwintu.
3. Smary przeciwzatarciowe: W przypadku klawiatur często rozkładanych, mikroskopijna ilość nieprzewodzącego smaru przeciwzatarciowego może zapobiec zatarciom i zimnemu zgrzewaniu się, o których wspomniano wcześniej.

Długoterminowa konserwacja i pielęgnacja obudowy

Naprawa gwintów to tylko jedna z części utrzymania wysokiej jakości metalowej klawiatury. Długoterminowa trwałość wymaga także zarządzania utlenianiem i integralnością powierzchni. Na przykład, prawidłowe czyszczenie anodowanego aluminium zapobiega degradacji ochronnej warstwy tlenkowej, co z kolei chroni otwory na śruby przed kruchością z upływem czasu.

Jeśli masz do czynienia z obudową, która zaczęła wykazywać oznaki zużycia, rozważ ocenę wykończenia. Zrozumienie różnicy między Cerakote a anodowaniem może pomóc zdecydować, czy po poważnej naprawie gwintu konieczne jest pełne odnowienie.

Modelowanie i założenia: Załącznik techniczny

Aby zapewnić przejrzystość danych użytych w tym artykule, dołączyliśmy następujące parametry modelowania. Reprezentują one typowe scenariusze dla entuzjastów o wysokiej intensywności i profesjonalnych graczy.

Próba 1: Opóźnienie synchronizacji ruchu (kontekst 8000Hz)

Dla użytkowników dbających o maksymalny czas reakcji stabilność obudowy klawiatury zapewnia, że wysokie częstotliwości odpytywania nowoczesnych urządzeń nie są marnowane na mechaniczne „luzy”.

Zmienna	Wartość	Jednostka	Źródło
Częstotliwość odpytywania	8000	Hz	Specyfikacja z wyższej półki
Podstawowe opóźnienie	0.8	ms	Podstawa
Dodane opóźnienie (synchronizacja ruchu)	0.0625	ms	Obliczone (0,5 * interwał)
Całkowite opóźnienie systemu	~0,86	ms	Model scenariusza

Próba 2: Wskaźnik naprężenia Moore-Garg (obciążenie podczas gry)

Sztywność klawiatury — utrzymywana przez zdrowe gwinty — wpływa również na ergonomię. Drgająca lub przesuwająca się klawiatura zwiększa wysiłek potrzebny do stabilnego nacisku klawisza.

Zmienna	Wartość	Jednostka	Uzasadnienie
Mnożnik intensywności	2	-	Naciski klawiszy o dużej sile
Mnożnik APM	4	-	300-400 akcji na minutę
Wynik SI	64	-	Próg niebezpieczeństwa (>5)

Ujawnienie modelowania: Te wskaźniki są narzędziami przesiewowymi dla zaburzeń kończyny górnej i nie stanowią wyników diagnostyki medycznej. Zakładają intensywne obciążenia konkurencyjne (4-6 godzin dziennie).

Warunki brzegowe

Zalecenia w tym artykule są specjalnie dostosowane do:

• Obudowy ze stopu aluminium serii 6000.
• Rozmiary elementów złącznych od M1.6 do M3.0 powszechne w klawiaturach mechanicznych.
• Użytkownicy posiadający podstawowe umiejętności techniczne w obsłudze narzędzi ręcznych.

Jeśli obudowa jest wykonana z egzotycznych materiałów, takich jak tytan lub poliwęglan, lub jeśli uszkodzenie gwintu znajduje się na nośnym elemencie konstrukcyjnym, skonsultuj się z profesjonalnym mechanikiem.

---

Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Naprawy mechaniczne sprzętu mogą unieważnić gwarancję i, jeśli są wykonane nieprawidłowo, mogą spowodować trwałe uszkodzenie urządzenia. Zawsze używaj odpowiednich środków ochrony osobistej (PPE) podczas wiercenia lub stosowania rozpuszczalników chemicznych.

Źródła

• Właściwości stopu aluminium EN AW-6063
• Velocity Bolting: Dlaczego występuje zatarcie
• TR Fastenings: Rozmiary gwintów i otwory luzowe
• Mountz Torque: Metoda testu momentu odkręcania
• Globalny raport branży peryferiów do gier (2026)
