Zarządzanie starzeniem się przełączników: regulacja eliminacji drgań w celu usunięcia powtarzających się naciśnięć klawiszy

Fizyka awarii: dlaczego przełączniki mechaniczne rozwijają drgania (chatter)

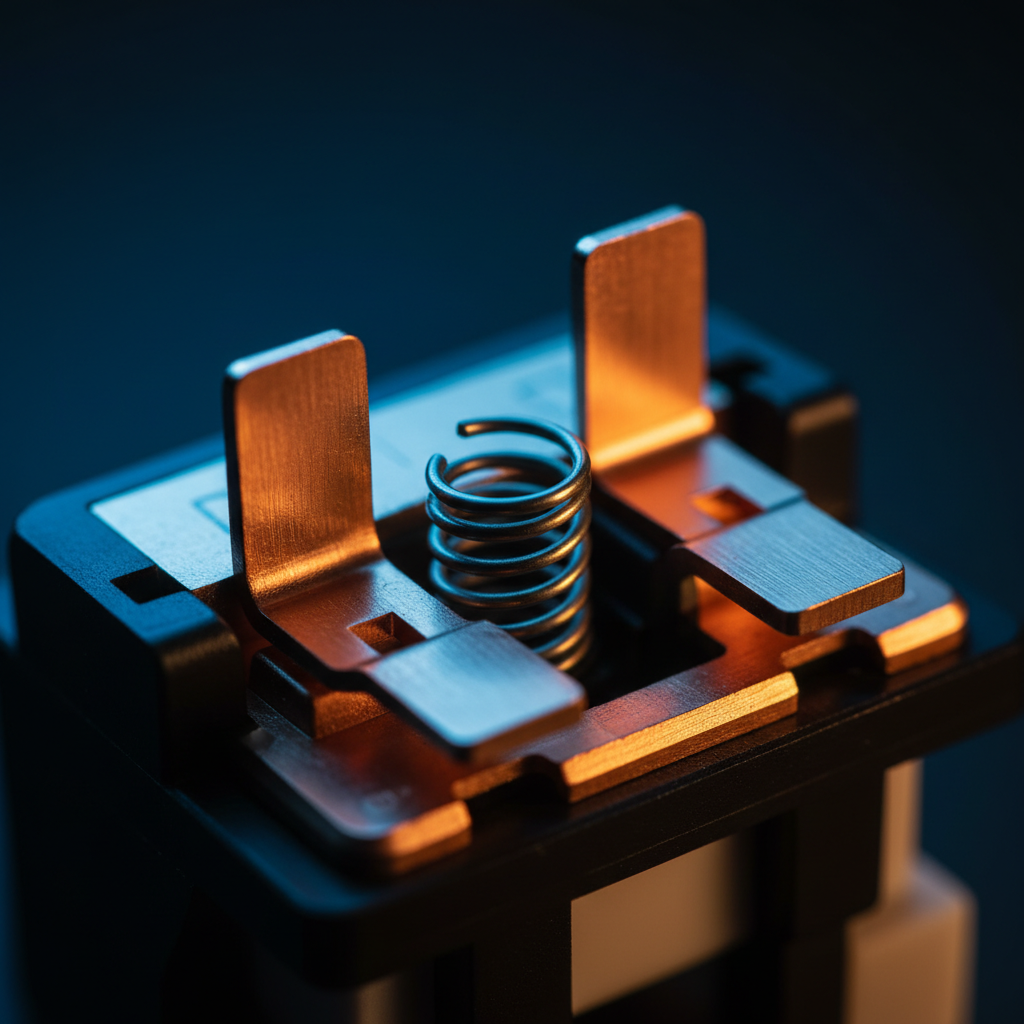

Przełączniki mechaniczne to cuda mikroinżynierii, ale są zasadniczo ograniczone prawami fizyki. Za każdym razem, gdy naciskasz klawisz, dwa metalowe listki — zazwyczaj stop miedzi — fizycznie się zderzają, aby zamknąć obwód elektryczny. W idealnym świecie to połączenie byłoby natychmiastowe i czyste. W rzeczywistości metalowe listki drgają po uderzeniu, tworząc serię szybkich sygnałów "włącz/wyłącz" zanim ustabilizują się w stanie "włączonym". To zjawisko nazywa się "odbiciem przełącznika".

Wraz ze starzeniem się przełączników, kilka czynników pogarsza to odbijanie. Zmęczenie metalu w sprężynie liściowej zmienia jej elastyczność, co prowadzi do dłuższych okresów drgań. Jednocześnie mikroskopijna oksydacja i nagromadzenie zanieczyszczeń środowiskowych na punktach styku zwiększają opór elektryczny. Gdy fizyczny czas odbicia przekracza zaprogramowane w oprogramowaniu układowym "bezpieczne" okno, komputer rejestruje wiele oddzielnych naciśnięć zamiast jednego fizycznego uderzenia. To jest "key chatter".

Zgodnie z Definicją klasy USB HID (HID 1.11), klawiatura musi zarządzać tymi sygnałami w określonych deskryptorach raportów, aby system operacyjny otrzymywał czyste dane. Gdy sprzęt nie dostarcza takiego czystego sygnału, interwencja programowa poprzez algorytmy debounce staje się ostatnią linią obrony dla trwałości sprzętu.

Zrozumienie algorytmów eliminacji drgań: Eager kontra Defer

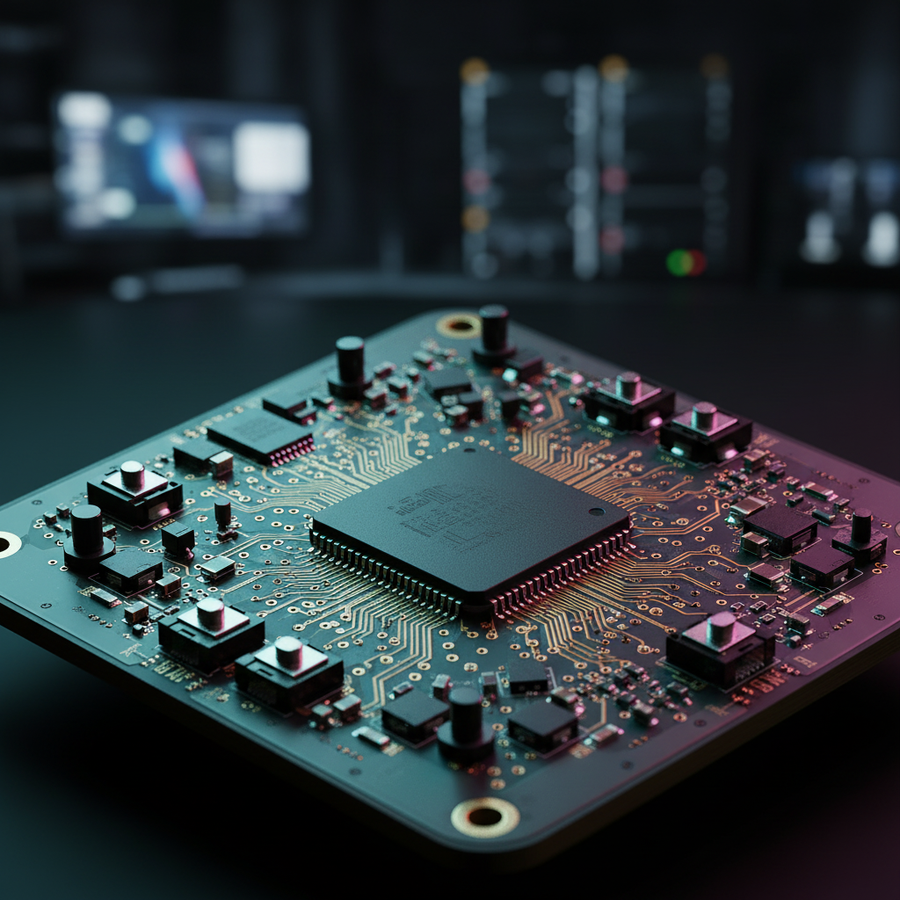

Aby zwalczyć odbicia przełączników, oprogramowanie klawiatury stosuje algorytm eliminacji drgań (debounce). Jest to w zasadzie filtr czasowy, który mówi mikrokontrolerowi (MCU), aby ignorował sygnały pojawiające się zbyt szybko, by mogły być ludzkim naciśnięciem klawisza. Istnieją dwie główne szkoły myślenia w logice debounce:

1. Eager Debounce: Oprogramowanie układowe rejestruje naciśnięcie klawisza natychmiast po pierwszym wykryciu sygnału, ale następnie "blokuje" klawisz na ustalony czas (np. 5 ms lub 10 ms). Zapewnia to najniższe możliwe opóźnienie, ale jest bardzo podatne na drgania, jeśli przełącznik nadal odbija po wygaśnięciu okresu blokady.
2. Defer Debounce: Oprogramowanie układowe czeka, aż sygnał pozostanie stabilny przez określony czas, zanim zarejestruje naciśnięcie. Chociaż jest to najbardziej niezawodna metoda zapobiegania drganiom, dodaje deterministyczne opóźnienie do każdego pojedynczego wejścia, co często jest nieakceptowalne w grach konkurencyjnych.

Z naszego doświadczenia na stanowisku naprawczym wynika, że wiele budżetowych klawiatur mechanicznych jest fabrycznie ustawionych na globalny czas "Defer" wynoszący 10 ms, aby zapewnić stabilność od razu po wyjęciu z pudełka. Jednak wraz ze starzeniem się przełączników, nawet 10 ms może nie wystarczyć. Dane z eksperymentów dotyczących odbić przełączników, opisane w Rozwiązywanie problemów z odbiciami przełączników, pokazują, że czasy odbić mogą się wahać od mikrosekund do ułamków sekundy, a nawet identyczne przełączniki mogą z czasem zachowywać się bardzo różnie.

Diagnozowanie przyczyny źródłowej: czyszczenie vs strojenie oprogramowania

Przed przystąpieniem do modyfikacji oprogramowania krytyczne jest rozróżnienie między szumem elektrycznym a fizyczną przeszkodą. Na podstawie wzorców z naszego wsparcia klienta i obsługi gwarancyjnej około 30% postrzeganego „drgania” jest faktycznie spowodowane przewodzącymi zanieczyszczeniami, sierścią zwierząt lub utlenianiem na metalowych stykach, a nie zmęczeniem metalu na końcówkach.

Protokół czyszczenia

Zalecamy dwustopniową interwencję fizyczną przed dostosowaniem oprogramowania:

• Sprężone powietrze: Użyj krótkich strumieni sprężonego powietrza, trzymając jednocześnie trzonek przełącznika wciśnięty. Usuwa to nieprzewodzący kurz, który może powodować przerywany kontakt.
• Środek do czyszczenia styków elektronicznych: Mała kropla wysokiej czystości alkoholu izopropylowego lub specjalistycznego środka do czyszczenia styków (upewnij się, że jest bezpieczny dla plastiku) może rozpuścić utlenianie. Szybko aktywuj przełącznik 50–100 razy, aby „wypolerować” wewnętrzne styki.

Jeśli te kroki zawiodą, problemem jest prawdopodobnie zmiana fizycznych właściwości drgań przełącznika, co wymaga dostosowania okna eliminacji drgań na poziomie oprogramowania.

Kompromis opóźnienia: modelowanie wpływu na rywalizację

Dla gracza dbającego o wartość instynktownie jest utrzymywać eliminację drgań na jak najniższym poziomie. Jednak agresywne zmniejszanie poniżej fizycznego czasu drgań przełącznika — który zwykle wynosi od 5ms do 20ms wraz ze starzeniem się sprzętu — jest główną przyczyną przedwczesnego wycofania sprzętu.

Aby zrozumieć stawkę, zamodelowaliśmy scenariusz z udziałem konkurencyjnego gracza używającego starzejących się przełączników mechanicznych w porównaniu z nowoczesnym systemem Hall Effect (magnetycznym).

Podsumowanie logiki: Ta analiza zakłada prędkość podnoszenia palca 150 mm/s i porównuje przełącznik mechaniczny z konserwatywnym 10ms oknem eliminacji drgań (wymaganym do zatrzymania drgań w starzejącym się urządzeniu) z systemem Hall Effect z dynamicznymi punktami resetu.

Jak pokazano w naszym modelowaniu, starzejąca się klawiatura mechaniczna wymaga niemal ~13ms więcej czasu na przetworzenie resetu i kolejnego naciśnięcia w porównaniu z technologią Hall Effect. Choć ten ~13ms różnicy to około dwóch klatek opóźnienia przy 144Hz, często jest to konieczny kompromis, aby klawiatura mechaniczna pozostała funkcjonalna. Aby głębiej zrozumieć, jak przełączniki magnetyczne omijają te fizyczne ograniczenia, zobacz nasz przewodnik po Przełącznikach magnetycznych vs mechanicznych.

Zaawansowane rozwiązywanie problemów: strojenie eliminacji drgań klawisza

Najczęstszym błędem, który obserwujemy, jest zwiększanie przez użytkowników globalnego ustawienia eliminacji drgań w oprogramowaniu klawiatury. Jeśli Twój klawisz „W” drga, zwiększenie globalnego ustawienia do 15ms dodaje 15ms opóźnienia do spacji, Shiftu i każdego innego klawisza, który nadal działa bez zarzutu.

Dla entuzjastów korzystających z klawiatur kompatybilnych z oprogramowaniem QMK lub VIA możliwe jest bardziej precyzyjne podejście: strojenie eliminacji drgań per klawisz.

Implementacja przez QMK

Poprzez modyfikację config.h plik lub używając specyficznej logiki per-klawisz w swoim keymapie, możesz odizolować problematyczne przełączniki.

1. Zidentyfikuj winowajcę: Użyj internetowego „Testu drgań klawiatury”, aby zarejestrować, które konkretnie klawisze wykonują podwójne naciśnięcia.
2. Izoluj: Zamiast zmieniać #define DEBOUNCE 5 na 20, możesz zastosować bramkę logiczną, która nakłada wyższy próg tylko na konkretne piny lub klawisze zidentyfikowane jako niestabilne.
3. Zaleta: Pozwala to utrzymać szybki czas reakcji 2ms lub 5ms na 95% klawiatury, jednocześnie wydłużając żywotność 5% klawiszy, które zaczynają się zużywać.

Czynnik 8000Hz (8K) i wąskie gardła systemu

W dążeniu do wydajności wielu graczy przechodzi na częstotliwości odpytywania 8000Hz. Choć jest to częstsze w myszach, zasady integralności sygnału pozostają takie same. Przy 8000Hz odstęp między odpytywaniem wynosi zaledwie 0.125ms.

Zarządzanie starzejącym się mechanicznym przełącznikiem przy takich częstotliwościach jest wyjątkowo trudne. Globalny raport branży peryferiów gamingowych (2026) podkreśla, że przy 8K główną przeszkodą jest często przetwarzanie żądań przerwań (IRQ) w CPU.

Krytyczne ograniczenia dla wysokich częstotliwości odpytywania:

• Bezpośrednie połączenie: Zawsze używaj bezpośrednich portów płyty głównej (tylne I/O). Huba USB lub przednie złącza panelu wprowadzają współdzieloną przepustowość i potencjalne pogorszenie sygnału, co może być błędnie interpretowane jako drgania przełączników lub utrata pakietów.
• Obciążenie CPU: Odpytywanie z częstotliwością 8000Hz może znacznie zwiększyć obciążenie procesora. Jeśli system już ma problemy, system operacyjny może opóźniać przetwarzanie raportów z klawiatury, co powoduje odczuwalne „zacięcia” wyglądające jak drgania klawiszy, ale w rzeczywistości jest to opóźnienie przerwania na poziomie systemu.
• Nasycenie czujnika: Tak jak mysz wymaga określonych ustawień IPS (cal na sekundę) i DPI, aby nasycić łącze 8K (np. 10 IPS przy 800 DPI), tak klawiatura potrzebuje czystego, wolnego od zakłóceń sygnału, aby skorzystać z wysokiej częstotliwości odpytywania.

Ochrona środowiska: Zapobieganie powstawaniu drgań klawiszy

Długość życia często zależy od tego, co dzieje się, gdy nie piszesz. Utlenianie to cichy zabójca mechanicznych przełączników. Środowiska o wysokiej wilgotności przyspieszają powstawanie nieprzewodzących warstw na miedzianych stykach.

Zalecamy stosowanie przezroczystego akrylowego pokrowca na klawiaturę, gdy urządzenie nie jest używane. Poza zapobieganiem przedostawaniu się kurzu — który stanowi znaczną część przyczyn drgań „brudnych przełączników” — pokrowce te tworzą mikrośrodowisko, które spowalnia tempo oksydacji. Ponadto wybór wysokiej jakości nakładek PBT może pośrednio pomóc; PBT jest bardziej odporny na oleje ze skóry, które mogą przenikać do obudowy przełącznika przez lata użytkowania i degradować wewnętrzne tworzywa lub zanieczyszczać styki.

Przejrzystość modelowania: metody i założenia

Dane i twierdzenia dotyczące wydajności w tym artykule pochodzą z modelowania scenariuszy opartego na standardach branżowych i obserwacjach praktyków.

Uwaga do modelowania (parametry odtwarzalne)

Warunki brzegowe:

• Obliczenia zakładają stałą prędkość palca i nie uwzględniają specyficznych dla MCU drgań ani opóźnień wynikających z planowania systemu operacyjnego.
• Różnice w opóźnieniach (~13 ms) to teoretyczne szacunki do porównania technologii przełączników w określonych warunkach zużycia, a nie uniwersalne pomiary laboratoryjne.
• Szacunkowy czas pracy baterii przy wysokich częstotliwościach odpytywania zakłada liniowy model rozładowania i może się różnić w zależności od jasności RGB i zakłóceń bezprzewodowych.

Podsumowanie kroków konserwacji

Jeśli Twoja klawiatura mechaniczna zaczyna drgać, nie wyrzucaj jej. Postępuj według tej hierarchii działań:

1. Przetestuj: Użyj oprogramowania do testowania drgań, aby określić, czy problem jest globalny, czy dotyczy konkretnych klawiszy.
2. Wyczyść: Użyj sprężonego powietrza i bezpiecznego dla plastiku środka czyszczącego styki, aby wykluczyć zanieczyszczenia (skuteczność 30%).
3. Dostosuj: Jeśli klawiatura to obsługuje, zwiększ okno debounce o 2 ms aż do ustania drgań.
4. Naprawa chirurgiczna: Użyj QMK/VIA, aby zastosować debounce na poziomie pojedynczych klawiszy tylko dla uszkodzonych przełączników, zachowując niskie opóźnienia w pozostałych miejscach.
5. Zapobiegaj: Używaj pokrowca na klawiaturę, aby ograniczyć przyszłą oksydację i gromadzenie się kurzu.

Rozumiejąc związek między fizycznym zmęczeniem metalu a cyfrowym filtrowaniem, możesz wydłużyć okres użytkowania sprzętu o kilka lat, nie tracąc przy tym przewagi konkurencyjnej, która skłoniła Cię do wyboru klawiatur mechanicznych.

Zastrzeżenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikacje oprogramowania układowego lub czyszczenie wewnętrzne mogą unieważnić gwarancję producenta. Zawsze konsultuj się z instrukcją urządzenia przed próbą naprawy.
