Mikroskopijna przemoc naciśnięcia klawisza: zrozumienie fizyki styku
Gdy użytkownik inicjuje naciśnięcie klawisza, odczucie jest płynne, liniowe, kończące się dotykowym „kliknięciem” lub dociśnięciem do końca. Jednak na poziomie elektrycznym zdarzenie jest znacznie bardziej chaotyczne. „Fizyka odbicia” odnosi się do nieuniknionych oscylacji mechanicznych, które zachodzą, gdy dwie metalowe powierzchnie się zderzają. W standardowym mechanicznym przełączniku miedziana blaszka jest dociskana do nieruchomego punktu styku. Ponieważ materiały te mają elastyczność, nie łączą się po prostu i nie pozostają razem; odbijają się, drgają i uderzają wielokrotnie, zanim ustabilizują się w stanie zamkniętym.
To zjawisko, znane jako odbicie styku lub „drganie”, zwykle występuje w oknie od 1 ms do 20 ms (w zależności od właściwości materiału i wieku przełącznika). Dla nowoczesnego mikrokontrolera (MCU) odczytującego z wysoką częstotliwością, te mikroskopijne odbicia pojawiają się jako szybka sekwencja sygnałów „włącz” i „wyłącz”. Bez zaawansowanego filtra cyfrowego — znanego jako algorytm eliminacji drgań — pojedyncze celowe naciśnięcie byłoby zarejestrowane przez komputer jako pięć, dziesięć, a nawet dwadzieścia odrębnych wejść.
Projektowanie wysokowydajnego peryferium wymaga dogłębnego zrozumienia tego układu sprężyna-masa-tłumik. Według Globalnego Białego Raportu Branży Peryferiów Gamingowych (2026), integralność sygnału wejściowego jest podstawowym wskaźnikiem sprzętu klasy konkurencyjnej. Aby utrzymać tę integralność, oprogramowanie układowe musi działać jak biologiczna konieczność, tłumacząc gwałtowną fizykę metalowych blaszek na czystą, jednoznaczną logikę wymaganą przez oprogramowanie.
Mechanika metalowej blaszki: dlaczego odbicie jest nieuniknione

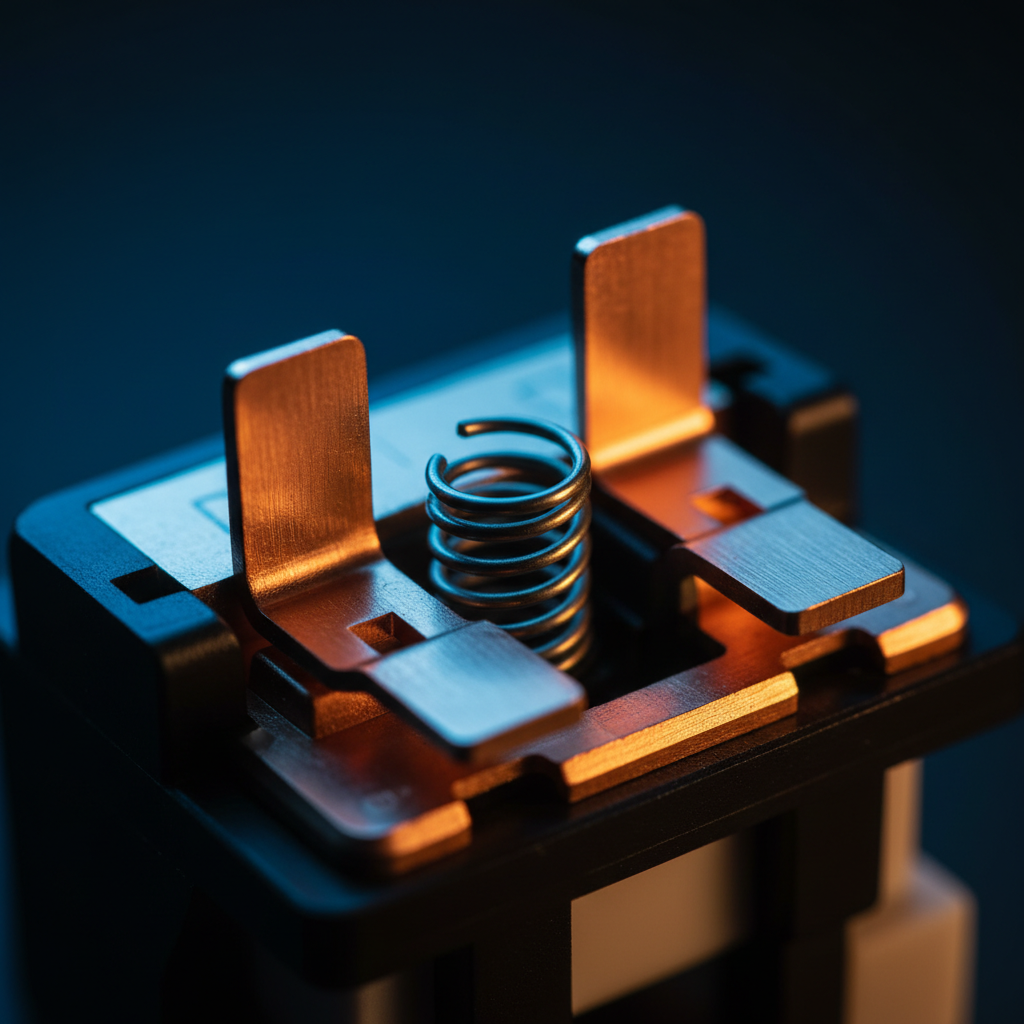

Wewnętrzna architektura mechanicznego przełącznika to w zasadzie analiza zarządzania energią kinetyczną. Ruchomy styk, często nazywany „blaszka”, działa jak sprężyna wspornikowa. Gdy trzpień przełącznika opada, albo zwalnia blaszkę, by uderzyła w styk, albo naciska ją bezpośrednio.
Model sprężyna-masa-tłumik
Każdy mechaniczny przełącznik można modelować jako układ sprężyna-masa-tłumik. Gdy blaszka uderza w styk, energia kinetyczna musi zostać rozproszona.
- Masa: Waga miedzianej blaszki.
- Stała sprężystości: Sztywność metalu, która determinuje siłę powrotu.
- Tłumienie: Wewnętrzne tarcie metalu i otaczającego powietrza, które ostatecznie zatrzymuje drgania.
Ponieważ współczynnik tłumienia w większości stopów miedzi o wysokiej przewodności jest stosunkowo niski, „odbicie” jest wydłużone. Wysokiej jakości, nowy przełącznik może ustabilizować się w czasie poniżej 5 ms, ale w miarę jak metal ulega utwardzaniu i powierzchnie styków pokrywają się mikroskopijną oksydacją, czas ustabilizowania może znacznie wzrosnąć.
| Stan przełącznika | Typowy czas odbicia (ms) | Wpływ na sygnał |
|---|---|---|
| Fabrycznie nowy (Premium) | 1ms – 3ms | Minimalne filtrowanie; bardzo stabilne. |
| Standardowa klasa | 5 ms – 8 ms | Wymaga umiarkowanej eliminacji drgań, aby zapobiec drganiu. |
| Zużyty / Stary | 10 ms – 20 ms+ | Wysokie ryzyko "podwójnego kliknięcia" lub pominiętych wejść. |
| Efekt Halla (magnetyczny) | 0 ms | Brak fizycznego kontaktu; zerowe odbicie mechaniczne. |
Podsumowanie logiki: Te zakresy są szacowane na podstawie powszechnych heurystyk branżowych oraz danych z Przewodnika inżyniera po technikach eliminacji drgań styków przełączników.
Interwencja oprogramowania układowego: cyfrowe sito
Aby rozwiązać problem drgań, twórcy oprogramowania układowego implementują "logikę eliminacji drgań". Jest to filtr programowy, który instruuje MCU, aby ignorował zmiany sygnału zachodzące zbyt szybko, by mogły być wywołane przez człowieka. Istnieją dwie główne szkoły projektowania eliminacji drgań, z których każda reprezentuje inny kompromis między szybkością a stabilnością.
1. Eliminowanie drgań typu defer (priorytet stabilności)
W systemie typu defer oprogramowanie układowe czeka, aż sygnał pozostanie stabilny przez określony czas (np. 5 ms), zanim zgłosi naciśnięcie do komputera. Choć jest to najbezpieczniejsza metoda zapobiegania niezamierzonym wejściom, dodaje obowiązkową karę opóźnienia równą oknu eliminacji drgań. Dla gracza filtr defer o wartości 10 ms oznacza, że jego akcja jest opóźniona o 10 ms (na podstawie standardowych cykli odpytywania oprogramowania układowego).
2. Szybkie eliminowanie drgań (priorytet prędkości)
Szybkie eliminowanie drgań zgłasza komputerowi natychmiast pierwsze "uderzenie" metalowego listka, zapewniając niemal natychmiastową reakcję. Jednak oprogramowanie układowe następnie "blokuje" wejście na określony czas (okres blokady), aby zignorować kolejne drgania. Choć szybsza, ta metoda może być bardziej podatna na zakłócenia elektryczne i wymaga wysokiej jakości sprzętu, aby pierwsze uderzenie było faktycznie ważnym naciśnięciem.
Zgodnie z definicją klasy USB HID, sposób strukturyzacji tych raportów jest kluczowy dla kompatybilności z systemem operacyjnym. Zaawansowane oprogramowanie układowe często stosuje "symetryczne szybkie" eliminowanie drgań, które stosuje tę logikę zarówno do naciśnięcia, jak i zwolnienia klawisza, zapewniając najniższe możliwe opóźnienie w obu kierunkach — co jest kluczowe w grach wymagających szybkiego "counter-strafingu".
Paradygmat 8000 Hz: Dlaczego częstotliwości odpytywania zmieniają matematykę
W miarę jak branża przechodzi na częstotliwości odpytywania 8000 Hz (8K), relacja między odbiciem mechanicznym a opóźnieniem elektronicznym staje się jeszcze bardziej napięta. Przy 1000 Hz komputer sprawdza aktualizacje co 1,0 ms. Przy 8000 Hz ten interwał spada do oszałamiającego 0.125ms.
Matematyka wydajności 8K
- Interwał odpytywania: 1 / 8000 = 0,125 ms.
- Opóźnienie synchronizacji ruchu: W czujnikach o wysokiej wydajności, synchronizacja ruchu dodaje opóźnienie równe połowie interwału odpytywania. Przy 8K jest to znikome ~0,0625 ms, w porównaniu do opóźnienia 0,5 ms przy 1000 Hz.
Jednak 8000Hz generuje ogromny napływ danych. Jeśli mechaniczny przełącznik odbija się przez 5 ms, MCU 8K zobaczy 40 pojedynczych "sprawdzeń" podczas tego jednego zdarzenia odbicia. Nakłada to ogromne obciążenie na CPU systemu, zwłaszcza w zakresie przetwarzania żądań przerwań (IRQ). Aby skutecznie nasycić pasmo 8000Hz, użytkownicy muszą również uwzględnić ustawienia sensora. Na przykład, aby dostarczyć wystarczającą liczbę pakietów przy 800 DPI, użytkownik musi poruszać urządzeniem z prędkością 10 IPS (cal na sekundę). Jednak przy 1600 DPI wystarczy 5 IPS, aby utrzymać nasycony strumień 8K.
To środowisko o wysokiej częstotliwości sprawia, że "brudne" sygnały mechaniczne są jeszcze bardziej problematyczne. Jeśli logika eliminacji drgań nie jest idealnie dostrojona, system może mieć problemy z utratą pakietów lub nieregularnymi czasami ramek, co powoduje wrażenie "mikro-zacięć" w grze.
Rewolucja Hall Effect: eliminacja filtra
Najważniejszym postępem w pokonywaniu fizyki odbicia jest przejście na magnetyczne przełączniki Hall Effect (HE). W przeciwieństwie do przełączników mechanicznych, przełączniki HE nie polegają na fizycznym kontakcie metal-metal. Zamiast tego magnes przesuwa się w kierunku sensora mierzącego siłę pola magnetycznego.
Ponieważ nie ma fizycznego kontaktu, nie występuje żadne mechaniczne odbicie. Pozwala to oprogramowaniu układowemu całkowicie wyeliminować stały timer eliminacji drgań. Zamiast tego klawiatury HE używają technologii "Rapid Trigger", która opiera się na ciągłym próbkowaniu pozycji.
Porównanie opóźnień: mechaniczne vs. Hall Effect
Zaprojektowaliśmy scenariusz dla konkurencyjnego gracza rytmicznego, aby obliczyć rzeczywistą przewagę opóźnienia przy przejściu z zużytego mechanicznego przełącznika na system Hall Effect z Rapid Trigger.
| Parametr | Mechaniczny (zużyty) | Efekt Halla (RT) | Uzasadnienie |
|---|---|---|---|
| Czas ruchu | 5 ms | 5 ms | Standardowa prędkość palca 150 mm/s. |
| Filtr eliminacji drgań | 15 ms | 0.2ms | Stały timer vs. narzut przetwarzania sensora. |
| Reset/Histereza | 3.3ms | 0.3ms | 0,8 mm reset mechaniczny vs. 0,05 mm reset RT. |
| Całkowite opóźnienie | ~23,3 ms | ~5,5 ms | Obliczone opóźnienie wejścia end-to-end. |
Uwaga dotycząca modelowania: To model oparty na scenariuszu, a nie kontrolowane badanie laboratoryjne. Zakłada prędkość podnoszenia palca 150 mm/s oraz zużyty mechaniczny przełącznik z oknem eliminacji drgań 15 ms.
Rezultatem jest około 18 ms przewagi systemu Hall Effect, co jest przełomowe dla gatunków wymagających precyzyjnego timingu. W grze rytmicznej przy 180 BPM delta 18 ms stanowi około 20% całkowitego okna trafienia dla wyniku "Perfect". Usuwając "martwy bieg" histerezy mechanicznej oraz sztuczne opóźnienie filtrów eliminacji drgań, technologia Hall Effect zapewnia analogową reakcję, której mechaniczne przełączniki po prostu nie są w stanie dorównać.
Wąskie gardła na poziomie systemu i topologia USB
Nawet najbardziej zoptymalizowana logika eliminacji drgań może zostać podważona przez niewłaściwą konfigurację systemu. Dla urządzeń działających z częstotliwością 4000Hz lub 8000Hz, topologia USB jest czynnikiem krytycznym.
Urządzenia muszą być podłączone bezpośrednio do tylnych portów I/O płyty głównej. Używanie przednich złączy panelu lub niezasila-nych hubów USB wprowadza współdzieloną przepustowość i potencjalne zakłócenia sygnału, co może prowadzić do utraty pakietów. Ponadto, odpytywanie 8K obciąża wydajność procesora jednordzeniowego. Użytkownicy starszych procesorów mogą zauważyć, że obciążenie wynikające z przetwarzania 8000 przerwań na sekundę faktycznie obniża liczbę klatek na sekundę w grach, niwelując korzyści z niskiego opóźnienia.
Najlepsze praktyki utrzymania integralności sygnału wejściowego
Dla użytkowników tradycyjnych klawiatur mechanicznych utrzymanie „zdrowia” metalowych listew jest niezbędne do minimalizowania potrzeby agresywnego (i wolnego) filtrowania.
- Wybór przełączników: Priorytetowo traktuj przełączniki z pozłacanymi punktami styku. Złoto jest wysoce odporne na utlenianie, co zapewnia niskie „czas ustalania” odbicia przez cały okres użytkowania przełącznika.
-
Dostosowanie oprogramowania: Jeśli używasz otwartego oprogramowania takiego jak QMK, eksperymentuj z
DEBOUNCE_TYPE = sym_eager. Zapewnia to najszybszą możliwą reakcję, pod warunkiem, że twoje przełączniki są w dobrym stanie. - Kontrola środowiskowa: Kurz i wilgotność to wrogowie styków mechanicznych. Według UK OPSS Safety Alerts, degradacja elektroniki często wynika z zanieczyszczeń środowiskowych. Używanie pokrowca przeciwkurzowego, gdy klawiatura nie jest używana, może wydłużyć „czysty” czas sygnału twoich przełączników.
- Test „Podwójnego wejścia”: Jeśli klawisz zaczyna się „trząść” (rejestrując dwa naciśnięcia zamiast jednego), jest to znak, że fizyczne odbicie przekroczyło okno eliminacji drgań oprogramowania. Zanim zwiększysz czas eliminacji drgań (co dodaje opóźnienie), spróbuj wyczyścić przełącznik specjalistycznym środkiem do czyszczenia styków elektronicznych.
Przyszłość filtra
Fizyka odbicia to podstawowe ograniczenie inżynierii mechanicznej, które elektronika od dziesięcioleci próbuje „naprawić” za pomocą oprogramowania. Chociaż algorytmy eliminacji drgań stały się niezwykle zaawansowane — wykorzystując statystyczne próbkowanie, aby objąć 99. percentyl zdarzeń odbicia — ostateczne rozwiązanie leży w usunięciu samego styku.
W miarę jak technologia efektu Halla staje się bardziej dostępna, „Cyfrowe sito” filtra eliminacji drgań prawdopodobnie stanie się reliktem przeszłości. Dla współczesnego entuzjasty zrozumienie mikroskopijnej przemocy metalowego listka jest pierwszym krokiem do docenienia cichej, magnetycznej precyzji następnej generacji sprzętu wysokiej klasy.
Oświadczenie: Ten artykuł ma charakter wyłącznie informacyjny. Modyfikacja oprogramowania klawiatury lub otwieranie urządzeń elektronicznych może unieważnić gwarancję. Zawsze zapoznaj się ze specyficznymi wytycznymi producenta przed dokonaniem zmian w sprzęcie.
