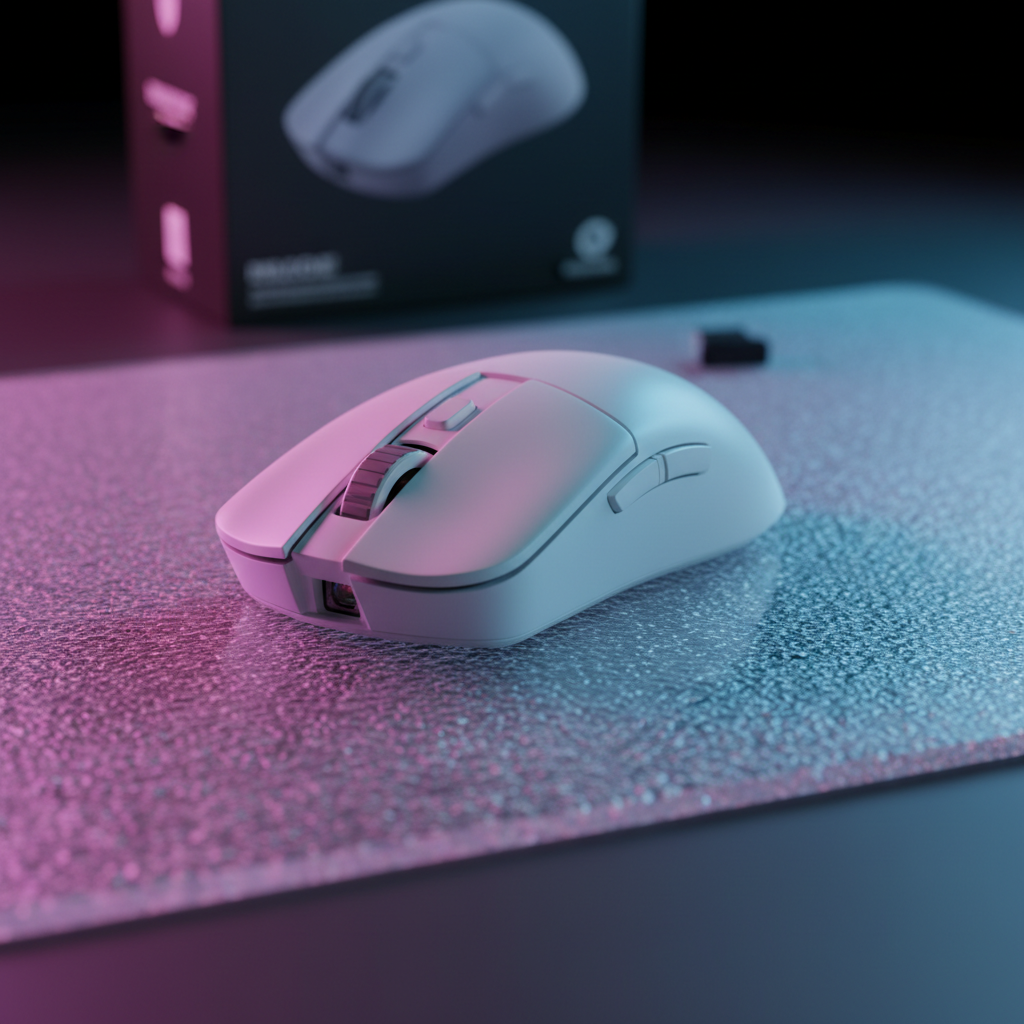

Mechanika optycznego śledzenia na powierzchniach szklanych
Przejście od tradycyjnych powierzchni materiałowych lub hybrydowych do szklanych podkładek gamingowych stanowi znaczącą zmianę w krajobrazie esportu konkurencyjnego. Choć szkło oferuje niemal beztarciowy poślizg i wyjątkową trwałość, wprowadza unikalny zestaw wyzwań optycznych dla nowoczesnych czujników. Standardowe czujniki optyczne działają, wykonując tysiące mikroskopijnych zdjęć powierzchni poniżej na sekundę. Na tkaninie skomplikowany splot zapewnia wysokokontrastowe „punkty orientacyjne” dla procesora obrazu CMOS (komplementarny metal-tlenek-półprzewodnik) czujnika do śledzenia.
Jednak idealnie gładka, przezroczysta powierzchnia szklana zapewnia niemal zerowy kontrast. Bez mikroskopijnych cech do identyfikacji czujnik może doświadczać „spinoutów” — gdy kursor przelatuje na krawędź ekranu — lub znacznych drgań. Aby temu zaradzić, wysokowydajne podkładki szklane wykorzystują specjalną teksturę nano-mikrotrawioną. Według Globalnego Białego Raportu Branży Peripherals Gamingowych (2026), te powierzchnie zazwyczaj wymagają głębokości trawienia między 0,85μm a 1,2μm, aby stworzyć wystarczająco rozproszoną refleksję dla niezawodnego śledzenia. Zrozumienie, jak skalibrować swój sprzęt do interakcji z tą teksturą na poziomie mikronów, to różnica między przewagą konkurencyjną a awarią sprzętową.
Wybór czujnika: PAW3395 kontra PAW3950MAX
Do śledzenia na szkle model czujnika jest najważniejszą zmienną sprzętową. Podczas gdy czujniki podstawowe często całkowicie zawodzą na powierzchniach odbijających, modele flagowe takie jak PAW3395 i nowszy PAW3950MAX są zaprojektowane z większą tolerancją na środowiska o niskim kontraście.
Jak szczegółowo opisano w katalogu PixArt Imaging - Produkty, PAW3950MAX jest specjalnie zaprojektowany do obsługi powierzchni „szklanych” dzięki bardziej zaawansowanemu algorytmowi optycznego przepływu. Jednak nawet te najwyższej klasy czujniki nie są „plug-and-play” na szkle. Polegają na specyficznych optymalizacjach oprogramowania układowego, aby interpretować nietypowy sygnał pochodzący z powierzchni odbijającej. Często obserwujemy, że choć czujnik może być oceniany do pracy na szkle, implementacja jego oprogramowania układowego — zwłaszcza sposób, w jaki obsługuje wygładzanie sygnału — może wprowadzać nieprzewidywalne opóźnienia (na podstawie powszechnych wzorców z obsługi klienta i rozwiązywania problemów w społeczności, a nie kontrolowanych badań laboratoryjnych).
| Funkcja | Wydajność PAW3395 | Wydajność PAW3950MAX |
|---|---|---|
| Maksymalne DPI | 26,000 | 42,000 |
| Maksymalna prędkość IPS (cale na sekundę) | 650 | 750 |
| Kompatybilność ze szkłem | Wysoka (mikrotrawiona) | Doskonała (mikrotrawiona i nieobrobiona) |
| Domyślna LOD | 1.0mm - 2.0mm | 0.7mm - 2.0mm |

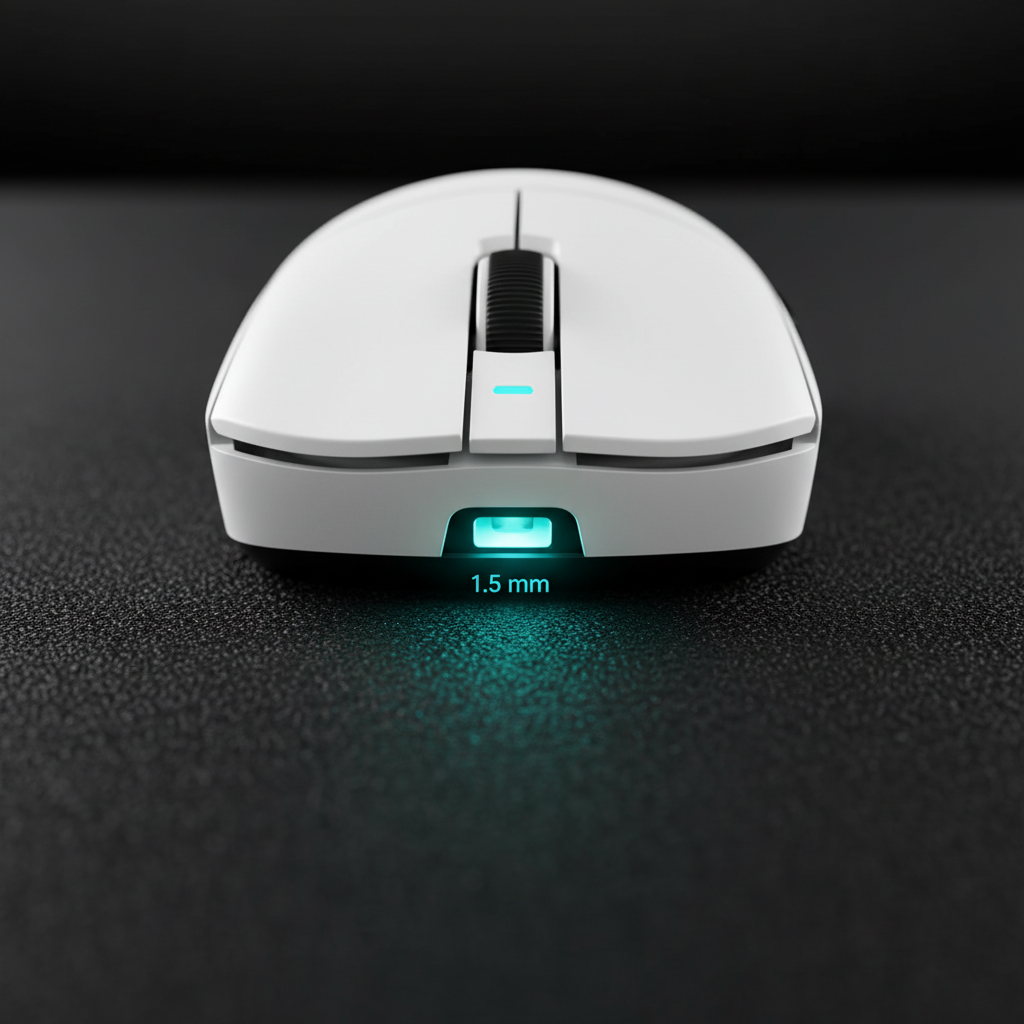

Krytyczna kalibracja: opanowanie odległości od podniesienia (LOD)
Najczęstszą frustracją użytkowników podkładek szklanych jest dryf kursora podczas zmiany pozycji myszy. Jest to niemal zawsze wynik nieprawidłowych ustawień odległości Lift-Off Distance (LOD). LOD definiuje wysokość, na której sensor przestaje śledzić, gdy mysz jest uniesiona z podkładki.
Na podkładkach materiałowych preferowana jest „niska” odległość LOD (np. 1 mm), aby zapobiec przesuwaniu się kursora podczas resetowania myszy. Na szkle jednak właściwości odbijające materiału mogą zmylić sensor, który „widzi” powierzchnię nawet wtedy, gdy mysz jest fizycznie uniesiona. Z naszego doświadczenia w wsparciu technicznym i obsłudze RMA wynika, że fabryczne funkcje „Auto-LOD” lub „Kalibracja powierzchni” często zawodzą na szkle, ponieważ są zoptymalizowane pod kątem rozproszonego odbicia tkanin.
Dla sensorów takich jak PAW3395 zalecamy ręczne ustawienie LOD na minimum 2 mm na nieobrobionym szkle. Zapewnia to bufor przeciwko tendencji sensora do utraty śledzenia na powierzchniach odbijających. Możesz to dalej dopracować za pomocą oprogramowania producenta. Aby zgłębić te mechanizmy, zobacz nasz przewodnik Precyzyjne dostrajanie odległości LOD dla konkurencyjnej precyzji.
Podsumowanie logiki: Nasza rekomendacja minimalnej odległości LOD 2 mm na szkle to heurystyka oparta na obserwacji błędów śledzenia na powierzchniach o wysokim połysku, gdzie wewnętrzne ramkowanie sensora nie rozróżnia powierzchni od szczeliny powietrznej.
Częstotliwości odpytywania i kompromis opóźnienia 8K
Gracze konkurencyjni często dążą do najwyższych częstotliwości odpytywania — 4000 Hz lub 8000 Hz — aby osiągnąć niemal natychmiastowy czas reakcji. Przy 8000 Hz mysz wysyła pakiet co 0,125 ms, co znacznie redukuje mikroprzycięcia na monitorach o wysokiej częstotliwości odświeżania.
Jednak śledzenie na szkle dodaje warstwę złożoności do przetwarzania sygnału. Aby utrzymać stabilną częstotliwość raportowania 8000 Hz na powierzchni o niskim kontraście, sensor często musi stosować „Motion Sync”. Funkcja ta synchronizuje wewnętrzną częstotliwość klatek sensora z interwałem odpytywania USB. Podczas gdy Motion Sync na myszach 1000 Hz dodaje zauważalne ~0,5 ms opóźnienia, kara przy 8000 Hz jest znacznie mniejsza.
Modelowanie kary opóźnienia 8K
Modelowaliśmy kompromis opóźnienia dla gracza konkurencyjnego używającego częstotliwości odpytywania 8000 Hz z włączonym Motion Sync.
- Podstawowe opóźnienie: 0,8 ms (optymalne oprogramowanie układowe)
- Interwał odpytywania: 0.125ms (1000 / 8000)
- Dodatkowe opóźnienie Motion Sync: ~0,06 ms (0,5 * interwał odpytywania)
- Całkowite szacowane opóźnienie: ~0,86 ms
Ta minimalna kara (~0,06 ms) sugeruje, że gracze konkurencyjni mogą bezpiecznie włączyć Motion Sync na podkładkach szklanych, aby zmniejszyć drgania bez znaczącego wpływu na szybkość „kliknięcia do fotonu”. Należy jednak pamiętać, że odpytywanie z częstotliwością 8000 Hz nakłada duże obciążenie na przetwarzanie przerwań (IRQ) procesora. Zdecydowanie odradzamy korzystanie z koncentratorów USB; zawsze podłączaj bezpośrednio do tylnych portów I/O płyty głównej, aby uniknąć utraty pakietów.
Rozdzielczość i DPI: Unikanie przeskakiwania pikseli na 4K
Nieoczywistą pułapką dla użytkowników podkładek szklanych jest „przeskakiwanie pikseli”, szczególnie przy użyciu monitorów 4K o wysokiej rozdzielczości. Wielu graczy trzyma się z przyzwyczajenia 800 lub 1600 DPI, ale może to prowadzić do utraty precyzji subpikselowej na wyświetlaczach o wysokiej rozdzielczości.
Stosując twierdzenie Nyquista-Shannona do śledzenia myszy, możemy określić minimalne DPI wymagane do płynnego ruchu 1:1 na ekranie 4K. Dla standardowego pola widzenia 103° (FOV) i stylu gry o wysokiej czułości (np. 25 cm/360°), obliczenia wskazują, że minimalne DPI około 2750 jest potrzebne, aby uniknąć aliasingu.
Dlaczego ta liczba ma znaczenie: Jeśli Twoje DPI jest zbyt niskie, mysz nie może wysłać wystarczającej liczby „liczb” reprezentujących pojedynczy piksel ruchu na ekranie. Skutkuje to „przeskakiwaniem” kursora po pikselach, co jest nasilone przez szybkie, niskotarciowe środowisko podkładki szklanej. Zalecamy ustawienie sensora na 3200 DPI i obniżenie czułości w grze, aby to zrekompensować. Zapewnia to, że sensor działa na wystarczająco wysokiej rozdzielczości, aby wychwycić każdy mikro-ruch na szklanym ryciu.
Stabilność bezprzewodowa i zarządzanie baterią
Wydajność bezprzewodowa na szkle jest podatna na zakłócenia środowiskowe. Samo szkło nie blokuje sygnałów, ale metalowe ramy biurek gamingowych lub duże monitory mogą tworzyć „martwe strefy” lub ścieżki odbić, które powodują skoki opóźnień wejścia.
Ponadto, praca myszy z częstotliwością 4000Hz lub 8000Hz na szklanej powierzchni zwiększa zużycie energii. Sensor wymaga więcej prądu do przetwarzania niskokontrastowej mikro-struktury, a radio musi pracować intensywniej, aby utrzymać wysoką częstotliwość odpytywania.
Modelowanie czasu pracy baterii (scenariusz turniejowy)
Modelowaliśmy żywotność baterii profesjonalnej bezprzewodowej myszy (bateria 300mAh) w warunkach turniejowych:
- Częstotliwość odpytywania: 4000Hz
- Całkowity pobór prądu: ~19mA (sensor + radio + MCU)
- Szacowany czas pracy: ~13,4 godziny
Ten 13-godzinny okres jest wystarczający na cały dzień gry turniejowej, ale pozostawia niewiele miejsca na błędy. Użytkownicy powinni ustalić ścisłą rutynę ładowania między sesjami i upewnić się, że bezprzewodowy odbiornik znajduje się w bezpośredniej linii widzenia, najlepiej nie dalej niż 30 cm od podkładki.
Konserwacja: Ochrona mikro-rycia
Trwałość podkładki szklanej zależy całkowicie od integralności jej mikro-rytej powierzchni. Z czasem mikroskopijne ścieranie spowodowane kurzem i olejami ze skóry może wypełniać lub ścierać rycie, co prowadzi do nieregularnego śledzenia.
Profesjonalna rutyna konserwacji:
- Codzienne czyszczenie: Używaj ściereczki z mikrofibry do usuwania kurzu. Nawet drobne cząstki mogą działać jak papier ścierny pod stopkami PTFE (teflonowymi) myszy.
- Głębokie czyszczenie: Okresowo czyść powierzchnię alkoholem izopropylowym (70% lub wyższym). Usuwa to oleje skórne, które tworzą "śliskie miejsca", gdzie czujnik może tracić kontrast.
- Rotacja: Zalecamy delikatne obracanie orientacji podkładki co kilka tygodni. Rozkłada to zużycie na różne obszary grawerowania, wydłużając żywotność podkładki.
- Pielęgnacja stóp: Regularnie sprawdzaj ślizgacze PTFE myszy. Jeśli zostaną porysowane lub zabrudzone, mogą uszkodzić powierzchnię szkła.
Metodologia i ujawnienie modelowania
Dane i techniczne spostrzeżenia przedstawione w tym przewodniku pochodzą z deterministycznych modeli parametrycznych oraz powszechnych heurystyk branżowych. Mają one charakter wskazówek optymalizacyjnych, a nie absolutnych pomiarów laboratoryjnych.
Uwaga dotycząca modelowania (parametry odtwarzalne)
| Parametr | Wartość / Zakres | Jednostka | Uzasadnienie / Źródło |
|---|---|---|---|
| Częstotliwość odpytywania | 4000 - 8000 | Hz | Standard wysokiej klasy esportu |
| Głębokość grawerowania | 0.85 - 1.2 | μm | Standard branżowy dla śledzenia na szkle |
| Min. DPI (4K) | ~2750 | DPI | Limit próbkowania Nyquista-Shannona |
| Pojemność baterii | 300 | mAh | Typowa specyfikacja lekkiej myszy bezprzewodowej |
| Opóźnienie synchronizacji ruchu | ~0,06 | ms | Obliczenie 0,5 * (1/8000Hz) |
Warunki brzegowe:
- Wyniki mogą się różnić w zależności od konkretnej implementacji oprogramowania układowego czujnika (np. algorytmy wygładzania).
- Szacunki baterii zakładają ciągły stan aktywny; rzeczywiste tryby "uśpienia" wydłużą całkowity czas czuwania.
- Obliczenia DPI zakładają standardowe pole widzenia 103°; wyższe ustawienia FOV zwiększą wymagania DPI.
Strategiczna lista kontrolna dla użytkowników podkładek szklanych
Aby zapewnić bezbłędne śledzenie i profesjonalną wydajność na szkle, postępuj zgodnie z tym technicznym checklistem:
- Sprzęt: Upewnij się, że Twój czujnik to PAW3395 lub PAW3950MAX.
- Kalibracja: Wyłącz "Auto-LOD" i ręcznie ustaw LOD na 2 mm lub "Wysoki".
- Rozdzielczość: Używaj co najmniej 3200 DPI dla wyświetlaczy 4K, aby zapobiec pomijaniu pikseli.
- Łączność: Podłącz odbiornik 8K bezpośrednio do tylnego portu USB płyty głównej.
- Środowisko: Utrzymuj czystą linię widzenia między odbiornikiem a myszą.
- Konserwacja: Czyść codziennie za pomocą ściereczki z mikrofibry, a raz w tygodniu alkoholem izopropylowym.
Dopasowując ustawienia czujnika do unikalnych właściwości fizycznych szkła, możesz wykorzystać szybkość twardej powierzchni bez utraty precyzji na poziomie pojedynczego piksela, niezbędnej do gry konkurencyjnej.
Oświadczenie: Ten artykuł ma charakter wyłącznie informacyjny. Wysokie częstotliwości pollingowe i zaawansowane kalibracje czujnika mogą różnić się skutecznością w zależności od indywidualnego sprzętu PC, optymalizacji systemu operacyjnego oraz kompatybilności z konkretnym silnikiem gry. Zawsze zapoznaj się z oficjalną instrukcją urządzenia przed aktualizacją oprogramowania układowego.
