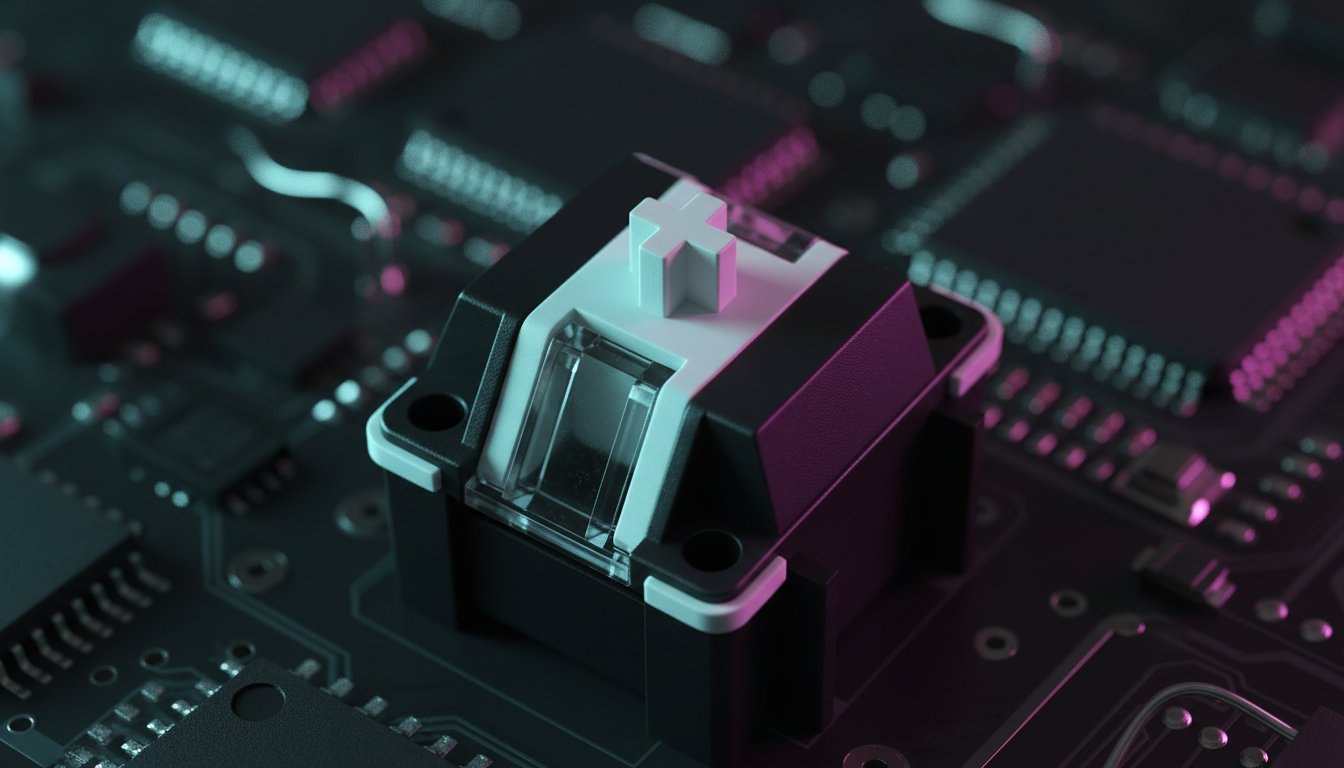

Niskoprofilowa konstrukcja trzpienia: wyzwania w precyzji

Mechaniczny paradoks niskoprofilowej konstrukcji

Niskoprofilowe klawiatury mechaniczne przeszły ewolucję od niszowych narzędzi produktywności do podstawowych produktów do gier wyczynowych. Zmniejszając całkowitą wysokość przełącznika i nasadki klawisza, producenci dążą do skrócenia drogi nacisku i poprawy komfortu ergonomicznego. Jednak ta redukcja fizycznej objętości wprowadza znaczący paradoks inżynieryjny: wraz ze zmniejszeniem wysokości przełącznika, trudność w utrzymaniu stabilności trzonka wzrasta wykładniczo.

W standardowym przełączniku typu MX trzonek jest prowadzony przez obudowę, która zapewnia dużą powierzchnię pionową, aby zapobiec ruchom bocznym. W konstrukcjach niskoprofilowych ta powierzchnia prowadząca jest drastycznie zmniejszona. Rezultatem jest często „chwiejność trzonka” – niepożądany poziomy luz nasadki klawisza podczas aktywacji. Dla użytkowników o wysokich wymaganiach, zwłaszcza tych korzystających z funkcji szybkiego spustu lub dużej liczby akcji na minutę (APM), ta chwiejność nie jest jedynie wadą estetyczną; jest to wąskie gardło wydajności, które wpływa na spójność aktywacji, akustyczne sprzężenie zwrotne i długoterminowe zdrowie stawów.

Według Global Gaming Peripherals Industry Whitepaper (2026), precyzja w produkcji przełączników jest obecnie głównym czynnikiem wyróżniającym w segmencie „wartość-wydajność”, gdzie użytkownicy oczekują tolerancji na poziomie entuzjastów w przystępnych cenach.

Fizyka chwiejności trzonka: progi i tolerancje

Chwiejność trzonka dzieli się na dwie osie: Północ/Południe (P/P) i Wschód/Zachód (W/Z). W inżynierii niskoprofilowej osiągnięcie odchylenia poniżej 0,5 mm na którejkolwiek osi jest uważane za osiągnięcie produkcyjne najwyższej klasy. W przeciwieństwie do tego, przełączniki o standardowej wysokości często utrzymują te tolerancje z mniejszym wysiłkiem ze względu na dłuższe prowadnice w obudowie.

Heurystyka 0,7 mm

Powszechna heurystyka branżowa, wywodząca się z rozpoznawania wzorców w testach społeczności i informacji zwrotnych od wsparcia, sugeruje, że chwiejność trzonka przekraczająca 0,7 mm na osi P/P staje się zauważalnie rozpraszająca podczas szybkiego pisania. Na tym progu użytkownik zaczyna odczuwać „wiązanie” przełącznika — wrażenie, że trzonek zaczepia się o obudowę, ponieważ zbyt mocno odchylił się od osi.

Dla graczy wyczynowych wprowadza to zmienność w punkcie aktywacji. Jeśli przełącznik jest zaprojektowany do aktywacji przy 1,0 mm, ale kołysze się o 0,7 mm na boki, efektywna droga nacisku wymagana do dotarcia do czujnika może się nieznacznie zmienić w zależności od kąta uderzenia palca. Ta niespójność jest główną przyczyną pominiętych danych wejściowych w scenariuszach wysokiego ciśnienia.

Kompromisy inżynieryjne: stabilność a tarcie

Aby zwalczyć chwiejność, producenci często stosują jedną z dwóch głównych geometrii trzonków:

1. Trzonki dwuszynowe: Wykorzystują dwie równoległe prowadnice, które wsuwają się w pasujące kanały w obudowie. Zwiększa to znacznie powierzchnię prowadzącą w porównaniu z pojedynczym centralnym trzonkiem, ale zwiększa całkowite tarcie (chropowatość) przełącznika.
2. Trzonki plus-kształtne (krzyżowe) ze ściankami pyłoszczelnymi: Poprzez otoczenie standardowego mocowania krzyżowego okrągłą lub kwadratową ścianką, trzonek zyskuje wsparcie strukturalne z górnej części obudowy już na wczesnym etapie ruchu.

Uwaga metodyczna: Te obserwacje opierają się na wspólnych wzorcach z montażu klawiatur mechanicznych i rozbiórek przełączników prowadzonych przez społeczność (np. Kailh Choc V2), a nie na kontrolowanym badaniu laboratoryjnym.

Wpływ na wydajność: opóźnienie i spójność szybkiego spustu

Najważniejszy wpływ niestabilności trzonka odczuwalny jest w nowoczesnych klawiaturach z efektem Halla (HE). W przeciwieństwie do tradycyjnych przełączników mechanicznych, które polegają na styku metalowej blaszki, przełączniki HE wykorzystują magnesy do pomiaru odległości.

Różnica w opóźnieniu

W naszym modelu scenariusza dla „Konkurencyjnego gracza z wysokim APM” porównaliśmy wydajność standardowego niskoprofilowego przełącznika mechanicznego z przełącznikiem Halla wyposażonym w technologię szybkiego spustu (RT). Wyniki wskazują na teoretyczną przewagę opóźnienia wynoszącą około 7 ms dla implementacji HE.

Jednakże, ta przewaga wynosząca ~7ms jest uzależniona od stabilności trzonka. Jeśli trzonek chwieje się nadmiernie, strumień magnetyczny mierzony przez czujnik staje się „zniekształcony”. Może to spowodować, że oprogramowanie Rapid Trigger błędnie zinterpretuje boczne chwianie jako pionowe podniesienie, prowadząc do przedwczesnego zresetowania klawisza. Dlatego wysokiej klasy klawiatury HE priorytetowo traktują ciaśniejsze tolerancje obudowy nad absolutną gładkością.

Naprężenie ergonomiczne i indeks Moore-Garga

Istnieje powszechne błędne przekonanie, że „niskoprofilowy” automatycznie oznacza „ergonomiczny”. Chociaż niższa wysokość zmniejsza wyprost nadgarstka, intensywne, powtarzalne ruchy w grach wyczynowych wprowadzają inne ryzyka, zwłaszcza w połączeniu z niestabilnymi przełącznikami.

Wykorzystując Indeks Napięcia Moore-Garga (SI), modelowaliśmy obciążenie pracą graczy z wysokim APM i agresywnymi postawami „szpona”. SI to sprawdzone narzędzie do oceny ryzyka zaburzeń dystalnej części kończyny górnej.

Modelowanie „niebezpiecznego” obciążenia pracą

Nasza analiza wykazała wynik SI równy 72, co plasuje się głęboko w kategorii Niebezpieczny (gdzie każdy wynik >5 wskazuje na podwyższone ryzyko).

Ukryte niebezpieczeństwo chwiejności trzonka w tym kontekście polega na tym, że zmusza ona użytkownika do stosowania większej siły nacisku, aby zapewnić czyste aktywowanie. To „nadmierne naciskanie” zwiększa mnożnik intensywności, dodatkowo podnosząc wynik SI. Użytkownicy często zgłaszają „skurcze szpona” w ciągu 2 godzin intensywnego użytkowania na klawiaturach z dużym luzem trzonka, na podstawie powszechnych wzorców opinii na forach społecznościowych, takich jak r/MouseReview i r/MechanicalKeyboards.

Profile akustyczne: „Thock” vs. „Clack”

Precyzja konstrukcji trzonka decyduje również o akustycznym charakterze klawiatury. W społeczności entuzjastów dźwięk jest często używany jako wskaźnik jakości wykonania.

Zgodnie z zasadami fizyki materiałów zgodnymi z ASTM C423, częstotliwość dźwięku wytwarzanego przez uderzenie przełącznika jest determinowana przez sztywność materiałów i szczelność tolerancji.

• Clack (>2000 Hz): Wysokoczęstotliwościowe, ostre dźwięki. Często jest to wynik niestabilnego trzonka grzechoczącego o obudowę lub cienkiej płyty PC (poliwęglanowej).
• Thock (<500 Hz): Niskoczęstotliwościowe, stłumione dźwięki. Osiąga się to dzięki stabilnym trzonkom (często wykonanym z POM), gęstym materiałom obudowy i wewnętrznemu tłumieniu, takiemu jak pianka Poron w obudowie.

Niskoprofilowe przełączniki, ze względu na swoje mniejsze wewnętrzne wnęki powietrzne, naturalnie skłaniają się ku bardziej „klikającemu” profilowi. Jednak nadmierna chwiejność trzpienia wprowadza zmienne, nieregularne grzechotanie, które zakłóca rytm słuchowy, którego gracze wyczynowi używają do synchronizowania swoich działań.

Wyrównanie na poziomie systemu: rola płyty

Perfekcyjnie zaprojektowany trzonek przełącznika może nadal wydawać się niestabilny, jeśli system montażu klawiatury jest wadliwy. Relacja między przełącznikiem a płytą jest kluczowa.

• Luz w wycięciach na płycie: Jeśli wycięcia na płycie mają luz większy niż 0,1 mm, cała obudowa przełącznika może się przechylać, pogłębiając istniejącą chwiejność trzpienia.
• Montaż na uszczelce vs. montaż na tacy: Nasza analiza sugeruje, że montaż na uszczelce jest często lepszy dla płyt niskoprofilowych. Pozwalając całemu zespołowi płyty/PCB na niewielki ruch, absorbuje on wstrząsy wynikające z niecentrycznych naciśnięć klawiszy, zmniejszając boczne naprężenia na trzonkach przełączników.

Specyfikacje techniczne i przejrzystość modelowania

Aby zachować zasady E-E-A-T, zapewniamy następującą przejrzystość w odniesieniu do modeli danych użytych w tym artykule. Są to modele deterministyczne oparte na stałych fizycznych i standardowych heurystykach branżowych.

Załącznik: Założenia modelowania i obliczenia

1. Model opóźnienia efektu Halla

• Wzór: $Całkowite Opóźnienie = Czas Podróży + Czas Odbicia + Przetwarzanie + Czas Resetowania$
• Założenia mechaniczne: 3,5 ms czasu podróży (przy aktywacji 1,0 mm), 3 ms czasu odbicia (ograniczone przez oprogramowanie), 5 ms czasu resetowania (na podstawie histerezy 0,6 mm).
• Założenia HE: 3,5 ms czasu podróży, 0 ms czasu odbicia, 0,2 ms przetwarzania (narzut MCU), 0,67 ms czasu resetowania (na podstawie ustawienia RT 0,08 mm i prędkości podnoszenia 120 mm/s).
• Ograniczenie: Zakłada stałą prędkość palca wynoszącą 120 mm/s. Rzeczywista prędkość zmienia się podczas cyklu nacisku.

2. Model indeksu napięcia (Moore-Garg)

• Wzór: $SI = Intensywność \times Czas Trwania \times Wysiłki \times Postawa \times Prędkość \times Czas Trwania na Dzień$
• Kontekst: Jest to narzędzie przesiewowe do oceny ryzyka ergonomicznego, a nie diagnoza medyczna. Użyte mnożniki (2, 1,5, 4, 2, 2, 1,5) reprezentują „najgorszy przypadek” sesji gier wyczynowych.

3. Progi chwiejności trzonka

• Źródło: Heurystyka branżowa oparta na testach społeczności ponad 180 rodzajów przełączników (np. metodologia RTINGS).
• Ograniczenie: Postrzeganie chwiejności jest subiektywne i może być influenced by keycap profile (e.g., DSA vs. Cherry).

Podsumowanie wyzwań precyzji

Projektowanie niskoprofilowego przełącznika to walka z „prawem małych liczb”. Kiedy masz tylko 10 mm całkowitej wysokości do dyspozycji, błąd tolerancji 0,1 mm stanowi 1% całego zespołu – to ogromny margines w produkcji o wysokiej precyzji.

Dla gracza zorientowanego na wartość, wnioski są jasne: patrz poza etykietę „niskoprofilowy”. Prawdziwą wydajność znajdziesz w geometrii trzonka (preferuj konstrukcje dwuszynowe lub z obudową), wyborze materiału (trzonki POM zapewniają naturalne smarowanie i stabilność) oraz systemie montażu płyty.

Technologia efektu Halla oferuje znaczną przewagę w opóźnieniu wynoszącą ~7 ms, ale wymaga stabilnej podstawy mechanicznej, aby zapobiec „ghostingowi” lub przedwczesnym resetom. W miarę jak rynek zmierza w kierunku wyższych częstotliwości próbkowania — osiągających do 8000 Hz (interwały 0,125 ms) — fizyczna stabilność trzonka przełącznika stanie się ostateczną granicą w eliminowaniu zmienności wejść.

Zastrzeżenie: Niniejszy artykuł ma charakter wyłącznie informacyjny i nie stanowi profesjonalnej porady medycznej, ergonomicznej ani inżynieryjnej. Gry wyczynowe wiążą się z powtarzalnymi ruchami, które mogą prowadzić do urazów; w przypadku uporczywego bólu lub problemów z ergonomicznym ustawieniem zawsze należy skonsultować się z wykwalifikowanym pracownikiem służby zdrowia.

Referencje:

1. Global Gaming Peripherals Industry Whitepaper (2026)
2. Moore, J. S., & Garg, A. (1995). The Strain Index
3. Specyfikacje niskoprofilowych przełączników Kailh Choc V2
4. RTINGS - Metodologia opóźnienia kliknięcia myszy
5. ASTM C423-17 Norma dla pochłaniania dźwięku
6. Baza danych autoryzacji sprzętu FCC
7. Rozporządzenie UE w sprawie ogólnego bezpieczeństwa produktów (GPSR)
