Wzrost technologii efektu Halla w grach konkurencyjnych
Przejście od tradycyjnych styków mechanicznych do czujników efektu Halla (HE) stanowi jedną z najważniejszych zmian w inżynierii peryferiów gamingowych ostatniej dekady. Wykorzystując efekt Halla — zjawisko fizyczne, w którym pole magnetyczne generuje różnicę napięć na przewodniku elektrycznym — producenci wyeliminowali fizyczne opóźnienia odbicia charakterystyczne dla przełączników z metalowymi blaszkami. Pozwala to na funkcje takie jak Rapid Trigger i regulowane punkty aktywacji, zapewniając niemal natychmiastowy czas reakcji, co daje przewagę w wymagających warunkach rywalizacji.
Jednak sam mechanizm umożliwiający tę precyzję — pomiar drobnych zmian strumienia magnetycznego — wprowadza także unikalną podatność: wrażliwość na zewnętrzne zakłócenia elektromagnetyczne (EMI). W przeciwieństwie do przełącznika mechanicznego, który działa na zasadzie binarnego obwodu „otwarty lub zamknięty”, czujnik efektu Halla jest zasadniczo urządzeniem analogowym. Ciągle monitoruje siłę pola magnetycznego, aby określić dokładną pozycję trzpienia przełącznika. Gdy zewnętrzne pola magnetyczne lub szumy elektroniczne zakłócają to środowisko, efekt często nie jest całkowitą awarią, lecz subtelnym pogorszeniem działania lub fałszywymi sygnałami.
Fizyka zakłóceń magnetycznych w czujnikach Halla

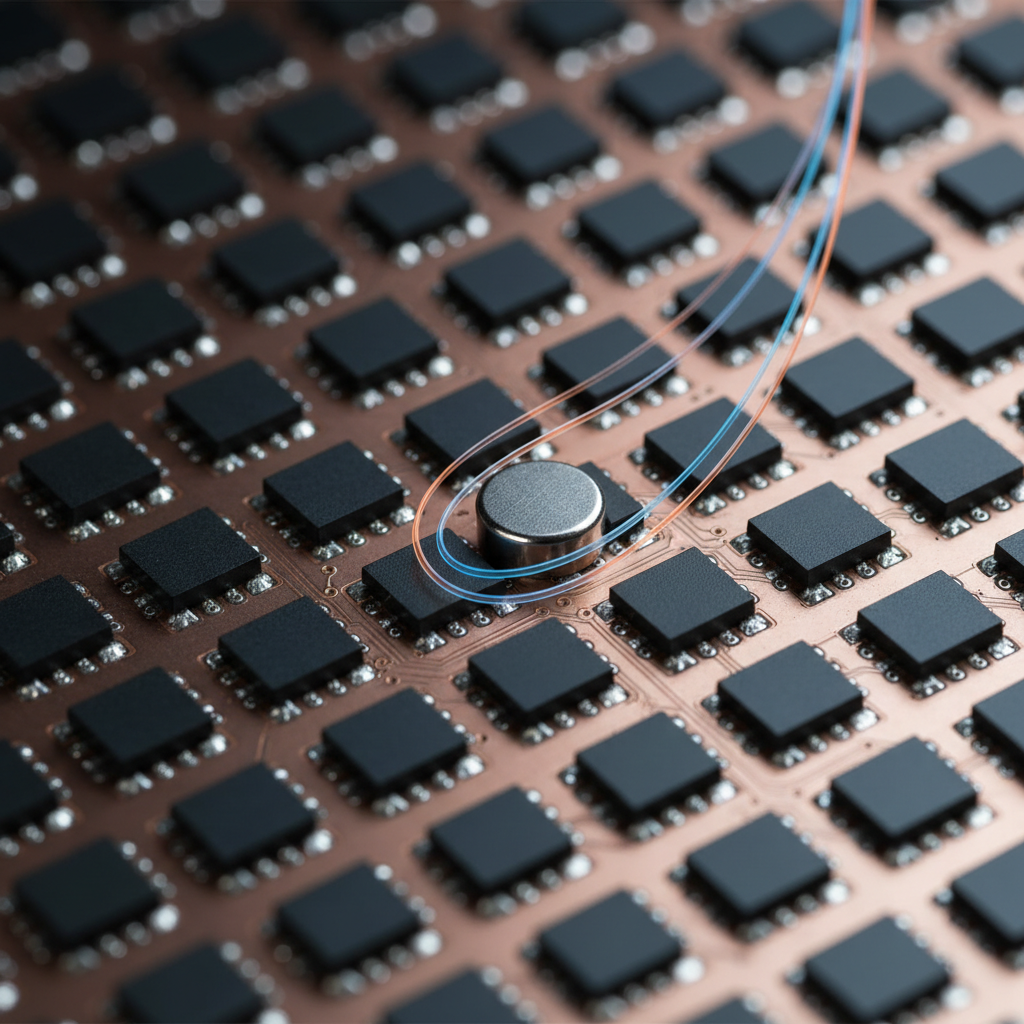

Aby zrozumieć, dlaczego występują zakłócenia, trzeba przyjrzeć się architekturze czujnika. Większość nowoczesnych klawiatur gamingowych wykorzystuje liniowe czujniki efektu Halla, takie jak opisane w dokumentacji technicznej Allegro MicroSystems. Czujniki te wykrywają gęstość strumienia magnetycznego ($B$) magnesu osadzonego w trzpieniu przełącznika. Gdy magnes zbliża się do czujnika, napięcie Halla wzrasta.
Głównym wyzwaniem jest to, że czujniki Halla zazwyczaj nie są selektywne; reagują na sumę wektorową wszystkich pól magnetycznych w ich otoczeniu. Według badań, pola magnetyczne środowiskowe o natężeniu już od 1–5 mT (miliTesla) mogą wywołać mierzalne dryfowanie czujnika. Ten dryf może spowodować, że oprogramowanie klawiatury błędnie zinterpretuje bazową wartość magnetyczną, prowadząc do dwóch głównych problemów:
- Fałszywe naciśnięcia klawiszy: Czujnik wykrywa wzrost strumienia z zewnętrznego źródła i interpretuje go jako naciśnięcie klawisza.
- Niestałość szybkiego wyzwalania: Dynamiczny punkt resetu się waha, powodując „zacinki” klawisza lub brak resetu podczas szybkiego powtarzania.
Chociaż wysokiej klasy czujniki od dostawców takich jak PixArt Imaging są zaprojektowane z wysoką czułością, wymagają solidnego filtrowania w oprogramowaniu układowym, aby odróżnić zamierzony ruch magnesu od szumu tła.
Identyfikacja środowiskowych sprawców i źródeł zakłóceń
W typowym zestawie do gier kilka powszechnych przedmiotów może generować wystarczające EMI, aby zakłócić działanie klawiatury z efektem Halla. Na podstawie typowych wzorców z obsługi klienta i realizacji gwarancji (nie jest to kontrolowane badanie laboratoryjne), najczęstszymi sprawcami są często pomijane ze względu na ich powszechność.
Zasada 30 cm dla nieekranowanej elektroniki
Niezawodną zasadą utrzymania integralności sygnału jest „zasada 30 cm”. Praktycy zauważają, że nieekranowane głośniki lub duże transformatory umieszczone w odległości do 30 cm od klawiatury są główną przyczyną lokalnych zakłóceń. Urządzenia te generują zmienne pola magnetyczne, które mogą przenikać obudowę klawiatury.
Bliskość smartfona
Pozostawienie smartfona bezpośrednio na biurku, szczególnie w pobliżu klastrów WASD lub klawiszy strzałek, może powodować sporadyczne zakłócenia. Nowoczesne smartfony zawierają różne magnesy do głośników, silników haptycznych i cewek do ładowania bezprzewodowego. Gdy te komponenty się aktywują (np. podczas wibracji lub ładowania), mogą wyzwalać pobliskie czujniki Halla.
Akcesoria biurkowe i paski LED
Zewnętrzne kontrolery LED oraz nieekranowane zasilacze do monitorów również mogą przyczyniać się do poziomu szumów. Zakłócenia rzadko są jednolite na całej płytce; często pojawiają się w określonych grupach klawiszy odpowiadających fizycznemu położeniu źródła EMI względem PCB.
Modelowanie scenariusza: Wydajność konkurencyjna w gęstych środowiskach EMI
Aby zmierzyć wpływ zakłóceń i skuteczność strategii ich łagodzenia, stworzyliśmy model scenariusza z udziałem konkurencyjnego gracza esportowego w środowisku o wysokiej gęstości EMI (np. turniej LAN). Środowisko to obejmuje wiele komputerów do gier, monitory o wysokiej częstotliwości odświeżania oraz nieekranowany sprzęt audio w bliskiej odległości.
Uwaga dotycząca modelowania: Metody i założenia
Ta analiza wykorzystuje deterministyczny model parametryczny do oszacowania różnic wydajności. Jest to model scenariuszowy, a nie kontrolowane badanie laboratoryjne.
| Parametr | Wartość | Jednostka | Uzasadnienie / kategoria źródła |
|---|---|---|---|
| Częstotliwość odpytywania | 8000 | Hz | Specyfikacja dla zaawansowanych graczy |
| Prędkość podnoszenia palca | 150 | mm/s | Biomechanika rywalizacji w grach |
| Odległość resetu (HE) | 0.1 | mm | Typowe ustawienie Rapid Trigger |
| Poziom szumu EMI | 2 | mT | Szacowane środowisko o wysokich zakłóceniach |
| Pojemność baterii | 500 | mAh | Standardowa bateria do klawiatury bezprzewodowej |
Ilościowe spostrzeżenia dotyczące wydajności
Na podstawie tego modelu zidentyfikowaliśmy kilka kluczowych kompromisów dla użytkowników działających w strefach o wysokich zakłóceniach:
- Przewaga Rapid Trigger: Nawet w środowiskach o wysokich zakłóceniach technologia efektu Halla zapewnia znaczną przewagę. Nasze obliczenia szacują redukcję opóźnienia o około 7,5 ms w porównaniu z tradycyjnymi przełącznikami mechanicznymi. Wynika to z różnicy w czasie resetu skoku (0,5 mm dla mechanicznych vs. 0,1 mm dla HE) przy prędkości unoszenia 150 mm/s.
- Opóźnienie synchronizacji ruchu: Włączenie synchronizacji ruchu w celu stabilizacji sygnałów w hałaśliwym środowisku dodaje deterministyczne opóźnienie około 0,06 ms przy 8000 Hz. Stanowi to około 5% wzrost opóźnienia bazowego (z 1,2 ms do 1,26 ms), co zazwyczaj jest uważane za akceptowalny kompromis dla zwiększonej spójności czasowej.
- Wpływ czasu pracy bezprzewodowej: W środowiskach o wysokim poziomie EMI radio klawiatury musi pracować intensywniej, aby utrzymać stabilne połączenie, a MCU może zwiększyć częstotliwość skanowania czujników, aby filtrować szumy. Przy tych założeniach bateria 500 mAh zapewnia około 33 godziny ciągłego użytkowania, co stanowi znaczące zmniejszenie w porównaniu do ponad 50 godzin oczekiwanych w „czystych” środowiskach.
Podsumowanie logiki: Przewaga Rapid Trigger wynosząca ~7,5 ms jest obliczana za pomocą wzoru kinematycznego $t = d/v$. Kara za synchronizację ruchu jest modelowana jako $0.5 \times \text{interwał odpytywania}$ na podstawie standardów czasowych USB HID.
Ramowy schemat diagnostyczny: „Test wyłączenia zasilania”
Jeśli doświadczasz sporadycznych naciśnięć klawiszy lub nieregularnej aktywacji, zalecamy systematyczną heurystykę diagnostyczną znaną jako „Test wyłączenia zasilania”. Ta metoda pomaga określić, czy problem wynika z usterki sprzętowej, czy z zakłóceń środowiskowych.
- Izolacja klawiatury: Odłącz wszystkie inne nieistotne urządzenia USB.
- Systematyczne wyłączanie: Wyłączaj kolejno pobliskie urządzenia — monitory, głośniki, smartfony i paski LED — jednocześnie monitorując wejście klawiatury w programie testowym (np. internetowym testerze klawiszy).
- Identyfikacja źródła: Obserwuj, czy fałszywe sygnały są zlokalizowane. Jeśli migają tylko klawisze blisko konkretnego głośnika, to on jest prawdopodobnym źródłem.
- Weryfikacja linii bazowej: Jeśli problemy znikają po wyłączeniu pobliskiej elektroniki, sprzęt klawiatury działa poprawnie, a rozwiązanie leży w zarządzaniu środowiskiem.
Strategie łagodzenia: ekranowanie i oprogramowanie układowe
Gdy zarządzanie środowiskowe nie jest wystarczające, można zastosować techniczne strategie łagodzenia.
Materiały do ekranowania EMI
Chociaż Mu-metal jest często uważany za złoty standard ekranowania magnetycznego, jest ciężki i drogi. Według danych SpecialChem o dodatkach polimerowych, przewodzące tworzywa sztuczne z powłokami niklowymi lub węglowymi mogą zapewnić 30–40 dB ekranowania EMI. Jest to często bardziej praktyczne dla masowo produkowanych klawiatur, oferując znaczną redukcję zakłóceń przy ułamku wagi.
Ostrożność przy taśmie ferromagnetycznej: Niektórzy entuzjaści DIY stosują taśmę ekranową ferromagnetyczną na spodzie PCB. Choć skuteczna, niewłaściwe zastosowanie — na przykład tworzenie zamkniętej pętli — może pogorszyć sytuację, tworząc nowe pole indukcyjne. Zawsze upewnij się, że ekranowanie jest nakładane w przerwach, aby uniknąć tego „pułapki”.
Algorytmy odrzucania oparte na oprogramowaniu układowym
Nowoczesne klawiatury wysokiej klasy implementują własne algorytmy odrzucania zakłóceń. Jak zauważono w funkcjach oprogramowania MCHOSE, obejmują one:
- Filtracja medianowa: Odrzucanie odczytów fluksu odstających, które pojawiają się zbyt szybko, by były wynikiem ludzkiego działania.
- Adaptacyjne progi: Dynamiczne dostosowywanie punktów aktywacji i resetu na podstawie otaczającego poziomu szumu magnetycznego.
- Fuzja czujników: Porównywanie odczytów z wielu czujników w celu odrzucenia zakłóceń „wspólnego trybu”, które wpływają na całą płytkę jednocześnie.
Zgodność i normy bezpieczeństwa
Dla użytkowników technicznych ważne jest, aby zweryfikować, czy sprzęt spełnia międzynarodowe normy kompatybilności elektromagnetycznej. Baza danych autoryzacji urządzeń FCC pozwala na wyszukiwanie identyfikatora FCC urządzenia w celu przeglądu raportów testów emisji promieniowanych i odporności. W Europie Dyrektywa dotycząca urządzeń radiowych (RED) 2014/53/UE nakłada obowiązek, aby urządzenia bezprzewodowe nie tylko ograniczały własne emisje, ale także posiadały poziom odporności na zewnętrzne zakłócenia.
Ponadto, ponieważ klawiatury z efektem Halla często są bezprzewodowe, bezpieczeństwo baterii jest kluczowe. Upewnij się, że Twoje urządzenie spełnia normy UN 38.3 dotyczące transportu baterii litowych, zgodnie z Podręcznikiem testów i kryteriów UNECE.
Podsumowanie zaleceń technicznych
Dla użytkowników chcących zmaksymalizować wydajność sprzętu z efektem Halla, sugerujemy następującą listę kontrolną:
- Umiejscowienie: Zachowaj co najmniej 30 cm odstępu między klawiaturą a niescreenowanymi głośnikami lub transformatorami zasilania.
- Łączność: Zawsze korzystaj z tylnych portów I/O bezpośrednio na płycie głównej przy częstotliwości odpytywania 8000 Hz, aby uniknąć utraty pakietów i problemów z ekranowaniem, które często występują przy złączach na panelu przednim lub hubach USB.
- Oprogramowanie układowe: Aktualizuj sterowniki i firmware, aby korzystać z najnowszych algorytmów tłumienia zakłóceń.
- Skalowanie DPI: Jeśli używasz ultra wysokich częstotliwości odpytywania, rozważ wyższe ustawienia DPI (np. 1600 DPI), aby zapewnić nasycenie pasma 8000 Hz przez sensor nawet podczas powolnych ruchów.
Rozumiejąc fizykę magnetyzmu i systematycznie eliminując zakłócenia środowiskowe, gracze mogą w pełni wykorzystać szybkość przełączników magnetycznych vs mechanicznych bez frustracji spowodowanej fałszywymi sygnałami.
Wyłączenie odpowiedzialności: Ten artykuł ma charakter wyłącznie informacyjny. Podczas wykonywania modyfikacji DIY, takich jak dodawanie ekranowania, upewnij się, że nie tracisz gwarancji ani nie powodujesz zwarć elektrycznych. Skonsultuj się z wytycznymi wsparcia producenta dotyczącymi konkretnych kroków rozwiązywania problemów. Więcej na temat technicznej ewolucji tych urządzeń znajdziesz w Globalnym Białym Dokumencie Branży Peripherals Gamingowych (2026).
