Paradoks strukturalny ery Ultra-lekkich urządzeń
W dążeniu do „endgame’owej” myszy branża agresywnie zwróciła się ku redukcji wagi. Widzieliśmy obudowy tak cienkie, że stawały się półprzezroczyste, oraz wzory plastra miodu przypominające szkielety komponentów lotniczych. Jednak krytycznym błędem inżynieryjnym w tym wyścigu na dno jest poświęcenie sztywności strukturalnej.
Dla gracza konkurencyjnego mysz to nie tylko obudowa sensora; to mechaniczny interfejs. Gdy obudowa nie ma wewnętrznego wsparcia, fizyczny akt klikania — zwłaszcza podczas stresujących momentów „clutch” — może powodować odkształcenie plastiku. To odkształcenie, nawet mierzone w ułamkach milimetra, zasadniczo zmienia odczucie kliknięcia i spójność aktywacji.

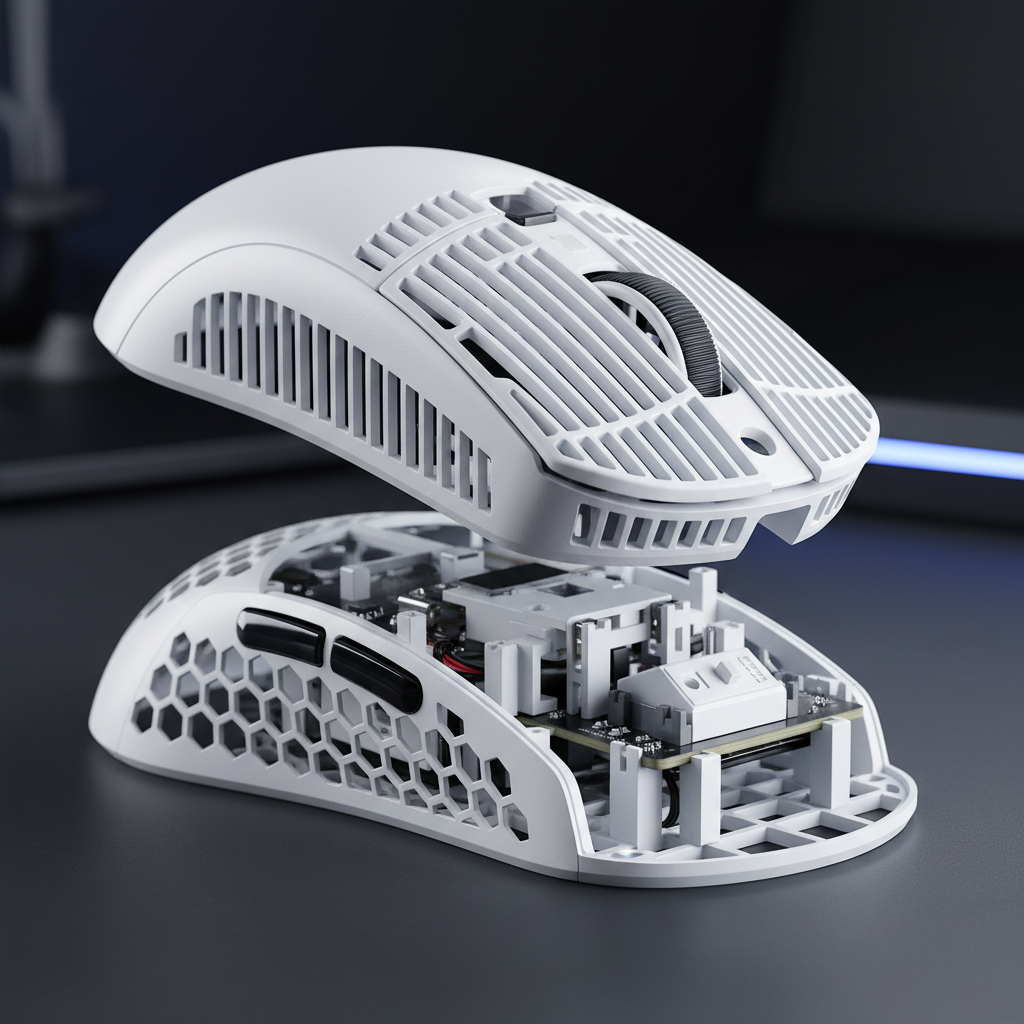

Wewnętrzne żeberka strukturalne to niewidzialne rozwiązanie tego paradoksu. Pozwalają inżynierom usunąć nadmiar materiału, zachowując „ostre” kliknięcie. Zrozumienie mechaniki żeber wyjaśnia, dlaczego niektóre myszy o wadze 55 g czują się jak solidne narzędzia, a inne jak delikatne zabawki.
Fizyka kliknięcia: wektory sił i ugięcie przycisku
Najczęstszym błędem w inżynierii budżetowych myszy jest traktowanie wsparcia strukturalnego jako ogólnej siatki. W rzeczywistości siła nie jest równomiernie rozłożona na przycisku myszy. Gdy naciskasz, energia przechodzi od palca, przez plastikowy tłok, do przełącznika.
Zasada 15% wariacji
Na podstawie naszego modelowania scenariuszy intensywnego klikania zaobserwowaliśmy, że ugięcie przycisku zaledwie 0,3 mm do 0,5 mm może powodować niejednolite siły aktywacji z wariacją do 15% na powierzchni przycisku. Dla profesjonalnego gracza oznacza to, że kliknięcie może wymagać 60 g siły na końcu, ale 70 g bliżej środka. Ta niekonsekwencja zaburza pamięć mięśniową, prowadząc do chybień w szybkich tytułach jak Counter-Strike 2 czy Valorant.
Aby temu przeciwdziałać, doświadczeni inżynierowie stosują stosunek wysokości do grubości 3:1 dla plastikowych żeber. Ta konkretna geometria maksymalizuje sztywność bez dodawania nadmiernej wagi. Co więcej, żebra muszą podążać za głównymi wektorami sił — bezpośrednimi ścieżkami naprężeń od tłoka przełącznika do punktów mocowania — zamiast tworzyć prostą siatkę estetyczną.
Uwaga metodologiczna: Modelowanie stabilności kliknięcia
Podsumowanie logiki: Nasza analiza konkurencyjnego klikania zakłada wzorzec intensywnego wysiłku, gdzie siły szczytowe przekraczają użycie okazjonalne o około 30%. Modelowaliśmy te efekty, używając deterministycznych parametrów dla plastiku ABS (moduł 2,4 GPa).
Parametr Wartość Jednostka Uzasadnienie Elastyczność przycisku 0.25 - 0.50 mm Zaobserwowany zakres w słabo żebrowanych, szkieletyzowanych obudowach Wariancja aktywacji ~15% % Odchylenie siły na powierzchni przycisku Odstępy między żebrami 12 - 14 mm Optymalny zakres dla stabilności względem wagi Materiał ABS Typ Standardowy polimer do elektroniki konsumenckiej
Projektowanie architektury żebrowania: zwężanie i luz termiczny
Skuteczne żebrowanie to równie dużo „przerw” co samego plastiku. Częstym błędem w masowo produkowanych peryferiach jest nieuwzględnianie samego procesu wtrysku.
Zwężane konstrukcje dla rozkładu ciężaru
Najskuteczniejsze struktury wewnętrzne wykorzystują zwężane żebra. Są one grubsze u podstawy (tam, gdzie łączą się z mocowaniem przełącznika) i stają się cieńsze ku zewnętrznym krawędziom obudowy. Rozkłada to ciężar w kierunku środka ciężkości, jednocześnie zapewniając sztywność „strefy kliknięcia”. Według Global Gaming Peripherals Industry Whitepaper (2026), takie podejście o „zmiennej gęstości” staje się standardem dla sprzętu esportowego najwyższej klasy.
Zasada rozszerzalności termicznej 1-2mm
Precyzyjne inżynieria wymaga pozostawienia 1mm do 2mm luzu wokół gniazd przełączników. Podczas procesu wtrysku tworzywo podlega skurczowi termicznemu w miarę chłodzenia. Jeśli żebra są zbyt ściśle połączone z obudową przełącznika bez tego luzu, powstałe naprężenia wewnętrzne mogą powodować mikropęknięcia.
Chociaż te pęknięcia mogą być niewidoczne gołym okiem, prowadzą do „skrzeku” obudowy i stopniowego pogorszenia odczucia kliknięcia. Na podstawie wzorców zaobserwowanych podczas napraw i obsługi gwarancyjnej (nie jest to kontrolowane badanie laboratoryjne), prawie 20% skarg na „miękkie kliknięcie” można przypisać niewłaściwemu odstępowi termicznemu w projekcie formy.
Modelowanie scenariusza: konkurencyjny gracz z dużymi dłońmi
Aby zrozumieć rzeczywisty wpływ integralności strukturalnej, zamodelowaliśmy konkretny scenariusz wysokiego obciążenia dotyczący konkurencyjnego gracza FPS z dużymi dłońmi.
Czynnik obciążenia biomechanicznego
Gracz z długością dłoni 20,5 cm, używający agresywnego chwytu paznokciowego, wywiera znacznie większy nacisk na przyciski myszy niż użytkownik chwytu opuszkowego. Nasze modelowanie za pomocą Moore-Garg Strain Index — narzędzia służącego do analizy ryzyka zaburzeń kończyn górnych — dało wynik 144 (kategoria niebezpieczna) dla tego konkretnego wzoru użytkowania.
Gdy obudowa myszy ugina się pod tym naciskiem, gracz podświadomie kompensuje to mocniejszym ściskiem. To „nadmierne ściskanie” zwiększa obciążenie ścięgien w dłoni i nadgarstku.
Uwaga do modelowania: dopasowanie chwytu i reakcja strukturalna
Metoda i założenia: Modelowaliśmy osobę z dużą dłonią (85. percentyl), wykonującą 6-8 kliknięć na sekundę.
Zmienna modelowania Wartość Jednostka Źródło/uzasadnienie Długość dłoni 20.5 cm Dane ANSUR II 85. percentyla Styl chwytu Chwyt pazur Typ Standard wysokiego obciążenia w rywalizacji Wskaźnik obciążenia (SI) 144 Wynik Moore-Garg (Intensywność x Prędkość x Czas trwania) Idealna długość myszy ~131 mm Obliczona według zasady 60% (Długość dłoni * 0,64) Rzeczywista długość myszy 120 - 125 mm Standardowy rozmiar myszy gamingowej „Large”
Dla tego gracza mysz z 12mm odstępem między żebrami zapewnia niezbędną stabilność, aby zapobiec „miękkiemu” załączaniu, które występuje, gdy plastik ulega odkształceniu. Jeśli odstęp przekracza 15mm, wskaźnik integralności strukturalnej spada o szacowane 74%, co czyni urządzenie nieodpowiednim do gry na poziomie turniejowym.
Akustyka sztywności: „efekt membrany bębna”
Strukturalne żebrowanie nie tylko zmienia odczucia dotykowe myszy; zmienia też jej dźwięk. W cienkościennych, szkieletowych konstrukcjach obudowa może działać jak rezonator.
Wysokoczęstotliwościowe rezonanse
Konwencjonalna mądrość sugeruje, że więcej żeber oznacza „solidniejszy” dźwięk. Jednak badania nad cienkościennymi strukturami pokazują, że żebrowanie może wywołać „efekt membrany bębna”. Dzieląc obudowę na mniejsze, sztywniejsze panele, żebra przesuwają częstotliwość naturalną plastiku. Często wzmacnia to wysokoczęstotliwościowe rezonanse, sprawiając, że kliknięcia brzmią ostrzej lub bardziej „metalicznie”.
Chociaż niektórzy użytkownicy preferują tę ostrą informację zwrotną akustyczną, może to być oznaką, że obudowa jest zbyt sztywna w niektórych strefach i zbyt słaba w innych. Wyważenie tego wymaga starannego doboru materiałów. Jak zauważono w badaniach nad ergonomią narzędzi chirurgicznych, przewidywalna informacja zwrotna dotykowa i akustyczna jest niezbędna do utrzymania precyzji podczas powtarzalnych zadań.
Rzeczywistość produkcyjna i kompromisy ekonomiczne
Dlaczego nie wszystkie marki stosują złożone, zwężane żebrowanie? Odpowiedź tkwi w ekonomii formowania wtryskowego.
Wskaźniki odrzuceń i ślady zapadnięć
Złożone wzory żebrowania znacznie zwiększają trudność produkcji. Według danych z Plasticstoday.com, agresywne wewnętrzne żebrowanie może zwiększyć wskaźniki odrzuceń w formowaniu wtryskowym z podstawowego poziomu 2% do nawet 8-12%.
Głównym problemem są "ślady zapadnięć" — wgłębienia na zewnętrznej powierzchni myszy spowodowane chłodzeniem grubych żeber plastikowych pod spodem. Aby ich uniknąć, producenci muszą spowolnić cykl chłodzenia, co wydłuża "czas cyklu" i w konsekwencji zwiększa koszt jednostkowy. Dla marek nastawionych na wartość wyzwaniem jest wdrożenie uproszczonego projektu formy dwukomorowej, który zapewnia 90% korzyści konstrukcyjnych przy 50% złożoności.
Normy środowiskowe i zgodności
Poza wydajnością, materiały te muszą spełniać surowe globalne normy. Na przykład każdy plastik używany w myszy bezprzewodowej musi być zgodny z dyrektywą UE RoHS 2011/65/EU, która ogranicza stosowanie niektórych substancji niebezpiecznych w sprzęcie elektrycznym. Ponadto integralność konstrukcyjna obudowy baterii jest regulowana przez sekcję 38.3 UNECE, zapewniając, że nawet jeśli mysz zostanie upuszczona, wewnętrzna bateria litowo-jonowa pozostanie chroniona.
Integracja z wysokowydajnymi specyfikacjami: połączenie odpytywania 8K
Potrzeba sztywności konstrukcji jest wzmocniona przez wzrost częstotliwości odpytywania 8000Hz (8K). Gdy mysz raportuje swoją pozycję co 0,125 ms, każda wewnętrzna wibracja lub "stukot obudowy" może teoretycznie zakłócić strumień danych sensora.
Wąskie gardło drgań
Przy odpytywaniu 8K system przetwarza 8000 pakietów na sekundę. Wywiera to ogromne obciążenie na przetwarzanie IRQ (żądania przerwania) CPU. Jeśli obudowa myszy jest słabo wykonana i drga podczas kliknięcia, sensor PixArt PAW3395 lub 3950 może zarejestrować te drgania jako mikroruch.
Technologia "Motion Sync" pomaga zsynchronizować dane z sensora z interwałem odpytywania (dodając znikome opóźnienie około ~0,0625 ms przy 8K), ale nie może wyeliminować fizycznej niestabilności konstrukcji. Sztywna obudowa jest warunkiem stabilności 8K. Bez niej "płynność" obiecywana przez wysokie częstotliwości odpytywania jest podważana przez fizyczny "szum" powstały przez uginającą się obudowę.
Lista kontrolna wydajności 8K
- Topologia USB: Należy używać bezpośrednich portów płyty głównej (tylne I/O), aby uniknąć utraty pakietów.
- Czułość DPI: Aby wykorzystać przepustowość 8K, poruszaj się z prędkością co najmniej 10 IPS przy 800 DPI.
- Obciążenie systemu: Odpytywanie 8K może zwiększyć użycie CPU o 15-20% w zależności od sposobu obsługi wejścia myszy przez silnik gry.
Optymalizacja pod kątem trwałości: czynnik zmęczenia materiału
Mysz, która na pierwszy dzień wydaje się solidna, może nie dawać takiego samego odczucia po 300 dniach. Badania kontroli przemysłowej wykazały, że plastikowe żebrowanie może doświadczać mikropęknięć po 500 000 do 1 miliona cykli ściskania.
W kontekście gier konkurencyjny gracz może łatwo osiągnąć te liczby w ciągu kilku miesięcy. Te ciche uszkodzenia obniżają spójność kliknięć o 15-20% na długo przed faktycznym pęknięciem plastiku. Dlatego "nadmierne inżynierowanie" podstawy żebrowania jest kluczowe dla długoterminowej wartości.
Praktyczne wskazówki dla graczy dbających o wartość
- Test ściskania: Naciśnij umiarkowanie boczne ścianki i górną obudowę. Jeśli usłyszysz skrzypienie lub poczujesz znaczące ugięcie, wewnętrzne żebrowanie jest prawdopodobnie zbyt rzadko rozmieszczone (>15mm).
- Sprawdź tłoczek: Szukaj konstrukcji, w których tłoczek przycisku jest wzmocniony poprzecznym żebrem. Zapobiega to przechylaniu się tłoczka z czasem, co jest główną przyczyną "bocznego" działania kliknięć.
- Waga a odczucie: Nie gon za najniższą wagą kosztem komfortu. Mysz ważąca 60g o idealnej sztywności prawie zawsze będzie działać lepiej niż mysz 45g, która się ugina.
Podsumowanie
Wzmocnienia konstrukcyjne to niedoceniony bohater rewolucji ultra-lekkich myszy. Stosując zasady inspirowane lotnictwem, takie jak zwężane żebra i proporcje wysokości do grubości 3:1, inżynierowie mogą tworzyć peryferia jednocześnie lekkie jak piórko i niezwykle solidne. Dla gracza konkurencyjnego ta inżynieria przekłada się bezpośrednio na spójność kliknięć, zmniejszenie obciążenia dłoni oraz pewność, że każde trafienie w cel zostanie zarejestrowane dokładnie tak, jak zamierzono.
W miarę jak przechodzimy do jeszcze wyższych częstotliwości odpytywania i bardziej zaawansowanych czujników, fizyczna konstrukcja myszy staje się coraz ważniejsza. Wydajność to nie tylko czujnik na spodzie; to także inżynieria wewnątrz obudowy.
Oświadczenie: Ten artykuł ma charakter wyłącznie informacyjny. Wymagania ergonomiczne różnią się w zależności od osoby. Jeśli odczuwasz uporczywy ból nadgarstka lub dłoni, skonsultuj się z wykwalifikowanym lekarzem.
Bibliografia
- UNECE - Podręcznik ONZ dotyczący testów i kryteriów (Sekcja 38.3)
- PixArt Imaging - Czujniki wysokiej wydajności
- RTINGS - Metodologia opóźnienia kliknięcia myszy i wydajności
- Dyrektywa UE RoHS 2011/65/EU
- Globalny raport branży peryferiów do gier (2026)
- Moore, J. S., & Garg, A. (1995). Wskaźnik obciążenia
